沪教版 (五四制)七年级下册第十三章 相交线 平行线综合与测试课后练习题

这是一份沪教版 (五四制)七年级下册第十三章 相交线 平行线综合与测试课后练习题，共30页。试卷主要包含了如图，下列四个结论，在下列各题中，属于尺规作图的是等内容，欢迎下载使用。

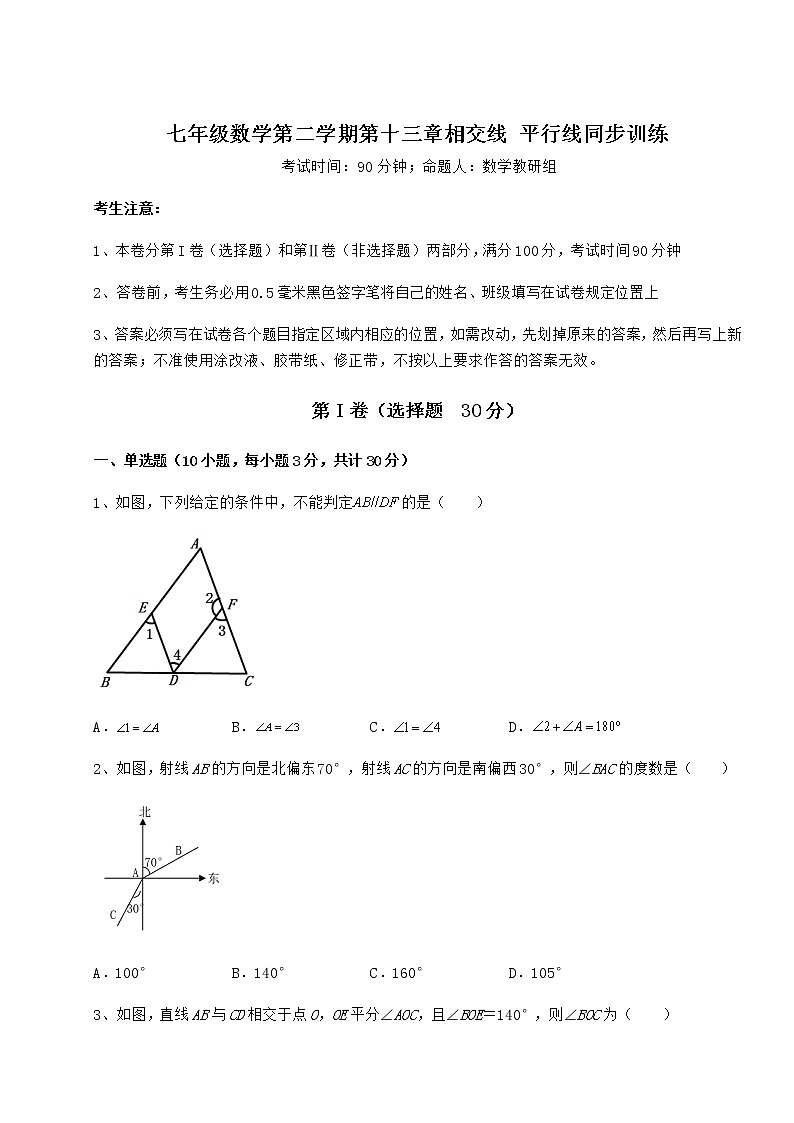

七年级数学第二学期第十三章相交线 平行线同步训练
考试时间：90分钟；命题人：数学教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图，下列给定的条件中，不能判定的是（　　）

A． B． C． D．
2、如图，射线AB的方向是北偏东70°，射线AC的方向是南偏西30°，则∠BAC的度数是（ ）

A．100° B．140° C．160° D．105°

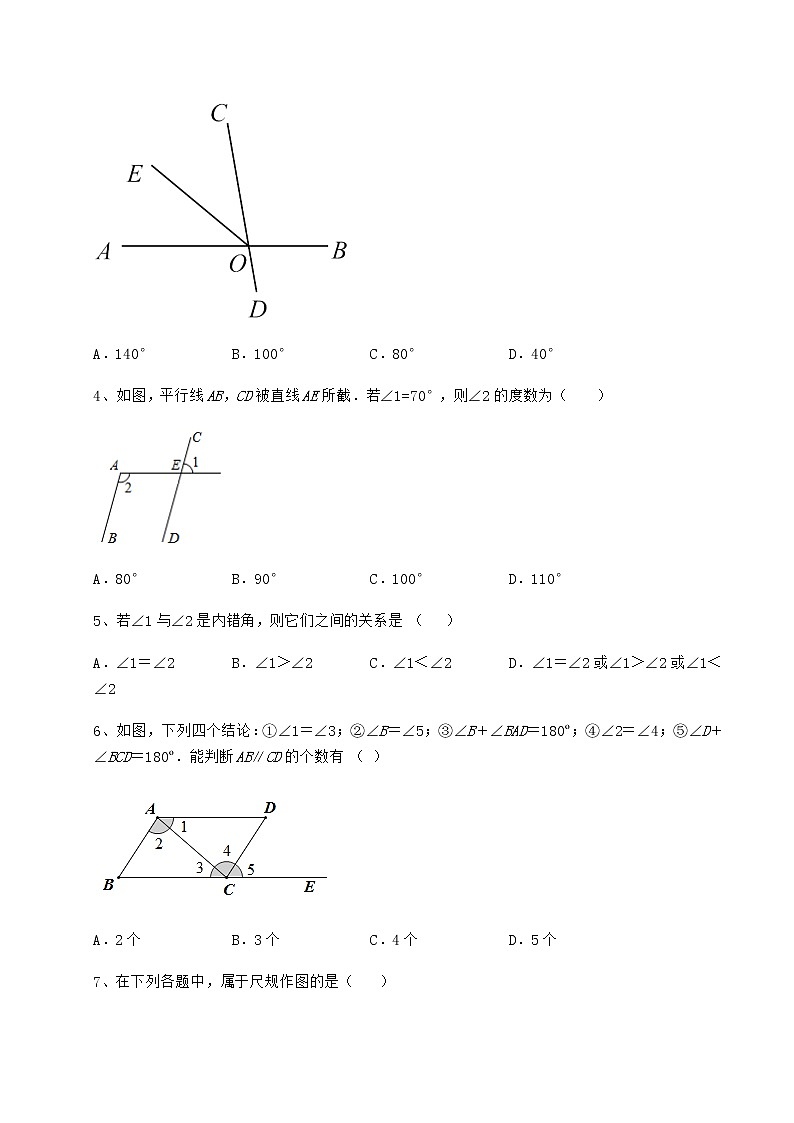

3、如图，直线AB与CD相交于点O，OE平分∠AOC，且∠BOE＝140°，则∠BOC为（　　）

A．140° B．100° C．80° D．40°
4、如图，平行线AB，CD被直线AE所截．若∠1=70°，则∠2的度数为（ ）

A．80° B．90° C．100° D．110°
5、若∠1与∠2是内错角，则它们之间的关系是 （ ）
A．∠1＝∠2 B．∠1＞∠2 C．∠1＜∠2 D．∠1＝∠2或∠1＞∠2或∠1＜∠2
6、如图，下列四个结论：①∠1＝∠3；②∠B＝∠5；③∠B＋∠BAD＝180º；④∠2＝∠4；⑤∠D＋∠BCD＝180º．能判断AB∥CD的个数有 （ ）

A．2个 B．3个 C．4个 D．5个

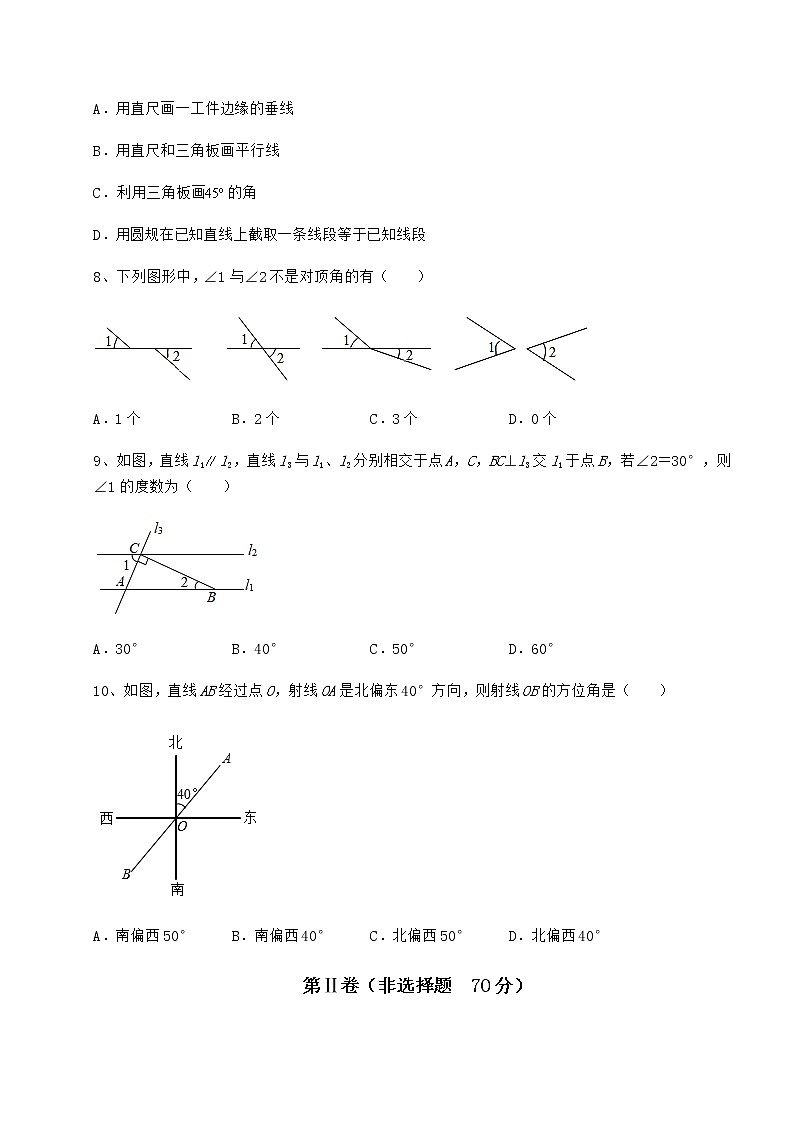

7、在下列各题中，属于尺规作图的是（ ）
A．用直尺画一工件边缘的垂线
B．用直尺和三角板画平行线
C．利用三角板画的角
D．用圆规在已知直线上截取一条线段等于已知线段
8、下列图形中，∠1与∠2不是对顶角的有（　　）

A．1个 B．2个 C．3个 D．0个
9、如图，直线l1l2，直线l3与l1、l2分别相交于点A，C，BC⊥l3交l1于点B，若∠2＝30°，则∠1的度数为（　　）

A．30° B．40° C．50° D．60°
10、如图，直线AB经过点O，射线OA是北偏东40°方向，则射线OB的方位角是（ ）

A．南偏西50° B．南偏西40° C．北偏西50° D．北偏西40°
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图，P是直线a外一点，点A，B，C，D为直线a上的点，PA=5，PB=4，PC=2，PD=7，根据所给数据写出点P到直线a的距离l的取值范围是______

2、如图，过直线AB上一点O作射线OC、OD ，并且OD是∠ AOC的平分线，∠BOC=29°18′， 则∠BOD的度数为___________．

3、如图，已知ABCD，，，则____．

4、如图，在四边形ABCD中，AB∥CD，AD∥BC，点F在BC的延长线上，CE平分∠DCF交AD的延长线于点E，已知∠E＝35°，则∠A＝___．

5、如图，∠1还可以用______ 表示，若∠1=62°，那么∠BCA=____ 度．

三、解答题（10小题，每小题5分，共计50分）
1、如图，点O在直线AB上，过点O作射线OC，OP平分∠AOC，ON平分∠POB．∠AOC＝38°，求∠CON的度数．

2、如图，为解决A、B、C、D四个村庄的用水问题．政府准备投资修建一个蓄水池．
（1）若使蓄水池与四个村庄的距离的和最小，请画出蓄水池P的位置；
（2）为把河道l中的水引入蓄水池P中，需要再修建一条引水渠．若使引水渠的长度最小，请画出引水渠PQ的修建线路．

3、完成下列说理过程（括号中填写推理的依据）：
已知：如图，直线AB，CD相交于点O，．求证：．

证明：，
．（ ① ）
，
．
直线AB，CD相交于点O，
．
．
＝ ② ．（ ③ ）
直线相交于，
．
④ ．（ ⑤ ）
．
4、如图，直线CD与EF相交于点O，将一直角三角尺AOB的直角顶点与点O重合．

（1）如图1，若，试说明；
（2）如图2，若，OB平分．将三角尺以每秒5°的速度绕点O顺时针旋转，设运动时间为t秒．
①，当t为何值时，直线OE平分；
②当，三角尺AOB旋转到三角POQ（A、B分别对应P、Q）的位置，若OM平分，求的值．
5、如图所示，直线AB、CD相交于点O，∠1＝65°，求∠2、∠3、∠4的度数

6、按下面的要求画图，并回答问题：
（1）如图①，点M从点O出发向正东方向移动4个格，再向正北方向移动3个格．画出线段OM，此时M点在点O的北偏东 　 　°方向上（精确到1°），O、M两点的距离是 　 　cm．
（2）根据以下语句，在“图②”上边的空白处画出图形．
画4cm长的线段AB，点P是直纸AB外一点，过点P画直线AB的垂线PD，垂足为点D．你测得点P到AB的距离是 　 　cm．

7、已知AB∥CD，点是AB，CD之间的一点．
（1）如图1，试探索∠AEC，∠BAE，∠DCE之间的数量关系；
以下是小明同学的探索过程，请你结合图形仔细阅读，并完成填空（理由或数学式）：
解：过点E作PE∥AB（过直线外一点有且只有一条直线与这条直线平行）．
∵AB∥CD（已知），
∴PE∥CD（ 　 　），
∴∠BAE＝∠1，∠DCE＝∠2（ 　 　），
∴∠BAE+∠DCE＝　 　+　 　（等式的性质）．
即∠AEC，∠BAE，∠DCE之间的数量关系是 　 　．
（2）如图2，点F是AB，CD之间的一点，AF平分∠BAE，CF平分∠DCE．
①若∠AEC＝74°，求∠AFC的大小；
②若CG⊥AF，垂足为点G，CE平分∠DCG，∠AEC+∠AFC＝126°，求∠BAE的大小．

8、如图，AE＝AF，以AE为直径作⊙O交EF点D，过点D作BC⊥AF，交AE的延长线于点B．
（1）判断直线BC与⊙O的位置关系，并说明理由；
（2）若AE＝5，AC＝4，求BE的长．

9、推理填空：如图，直线，并且被直线所截，交和于点，平分，平分，使说明．

解：∵，
∴（ ）
∵平分，平分．
∴， （ ）
∵
∴（ ）
∵
∴（ ）
10、如图，方格纸中每个小正方形的边长都是1．
（1）过点P分别画PM∥AC、PN∥AB，PM与AB相交于点M，PN与AC相交于点N．
（2）求四边形PMAN的面积．


-参考答案-
一、单选题
1、A
【分析】
根据平行线的判定条件：同位角相等，两直线平行，同旁内角互补，两直线平行，内错角相等，两直线平行，进行逐一判断即可．
【详解】
解：A选项：当∠1=∠A时，可知是DE和AC被AB所截得到的同位角，可得到DE∥AC，而不是AB∥DF，故符合题意；
B选项：当∠A=∠3时，可知是AB、DF被AC所截得到的同位角，可得AB∥DF，故不符合题意；
C选项：当∠1=∠4时，可知是AB、DF被DE所截得到的内错角，可得AB∥DF，故不符合题意；
D选项：当∠2+∠A=180°时，是一对同旁内角，可得AB∥DF；故不符合题意；
故选A．
【点睛】
本题主要考查了平行线的判定，熟知平行线的判定条件是解题的关键．
2、B
【分析】
根据方位角的含义先求解 再利用角的和差关系可得答案.
【详解】
解：如图，标注字母，

射线AB的方向是北偏东70°，射线AC的方向是南偏西30°，

而

故选B
【点睛】
本题考查的是角的和差关系，垂直的定义，方位角的含义，掌握“角的和差与方位角的含义”是解本题的关键.
3、B
【分析】
根据平角的意义求出∠AOE，再根据角平分线的定义得出∠AOE=∠COE，由角的和差关系可得答案．
【详解】
解：∵∠AOE+∠BOE＝180°，
∴∠AOE＝180°﹣∠BOE＝180°﹣140°＝40°，
又∵OE平分∠AOC，
∴∠AOE＝∠COE＝40°，
∴∠BOC＝∠BOE﹣∠COE
＝140°﹣40°
＝100°，
故选：B．
【点睛】
本题考查了角平分线的定义，邻补角，掌握角平分线、邻补角的意义以及图形中角的和差关系是正确解答的关键．
4、D
【分析】
直接利用对顶角以及平行线的性质分析得出答案．
【详解】
解：

∵∠1＝70°，
∴∠1＝∠3＝70°，
∵ABDC，
∴∠2＋∠3＝180°，
∴∠2＝180°−70°＝110°．
故答案为：D．
【点睛】
此题主要考查了平行线的性质以及对顶角，正确掌握平行线的性质是解题关键．
5、D
【分析】
根据内错角角的定义和平行线的性质判断即可．
【详解】
解：∵只有两直线平行时，内错角才可能相等，
∴根据已知∠1与∠2是内错角可以得出∠1=∠2或∠1＞∠2或∠1＜∠2，
三种情况都有可能，
故选D．
【点睛】
本题考查了内错角和平行线的性质，能理解内错角的定义是解此题的关键．
6、A
【分析】
根据同位角相等、内错角相等、同旁内角互补的两直线平行分别判断即可．
【详解】
解：①∵，∴，无法推出；
②∵，∴；
③∵，∴，无法推出；
④∵，∴；
⑤∵∴，无法推出，
综上所述，能判断的是：②④，有2个，
故选：A．
【点睛】
题考查了平行线的判定，正确识别“三线八角”中的同位角、内错角、同旁内角是正确答题的关键，只有同位角相等、内错角相等、同旁内角互补，才能推出两被截直线平行．
7、D
【分析】
根据尺规作图的定义：用没有刻度的直尺和圆规作图，只使用圆规和直尺来解决平面几何作图，进行逐一判断即可．
【详解】
解：A、用直尺画一工件边缘的垂线，这里没有用到圆规，故此选项不符合题意；
B、用直尺和三角板画平行线，这里没有用到圆规，故此选项不符合题意；
C、利用三角板画45°的角，这里没有用到圆规，故此选项不符合题意；
D、用圆规在已知直线上截取一条线段等于已知线段，是尺规作图，故此选项符合题意；
故选D．
【点睛】
本题主要考查了尺规作图的定义，解题的关键在于熟知定义．
8、C
【分析】
根据对顶角的定义：有公共顶点且两条边都互为反向延长线的两个角称为对顶角，逐一判断即可．
【详解】
解：①中∠1和∠2的两边不互为反向延长线，故①符合题意；
②中∠1和∠2是对顶角，故②不符合题意；
③中∠1和∠2的两边不互为反向延长线，故③符合题意；
④中∠1和∠2没有公共点，故④符合题意．
∴∠1 和∠2 不是对顶角的有3个，
故选C．
【点睛】
此题考查的是对顶角的识别，掌握对顶角的定义是解决此题的关键．
9、D
【分析】
根据平行线的性质和垂直的定义解答即可．
【详解】
解：∵BC⊥l3交l1于点B，
∴∠ACB＝90°，
∵∠2＝30°，
∴∠CAB＝180°−90°−30°＝60°，
∵l1l2，
∴∠1＝∠CAB＝60°．
故选：D．
【点睛】
此题考查平行线的性质，关键是根据平行线的性质解答．
10、B
【分析】
由对顶角可知∠1=40°，故可知射线OB的方位角；
【详解】
解：由对顶角可知，∠1=40°
所以射线OB的方位角是南偏西40°
故答案为B

【点睛】
本题考查了方向角．解题的关键是掌握方向角的定义，方向角的表示方法是北偏东或北偏西，南偏东或南偏西．
二、填空题
1、0＜l≤2
【分析】
根据直线外一点与直线上各点连线的所有线段中，垂线段最短解答即可．
【详解】
解：∵点P为直线外一点，点A、B、C、D直线a上不同的点，
∵直线外一点与直线上各点连线的所有线段中，垂线段最短
∴点P到直线a的距离l小于等于2，
故答案为：0＜l≤2．
【点睛】
本题考查点到直线的距离、垂线段最短，熟知直线外一点与直线上各点连线的所有线段中，垂线段最短是解答的关键．
2、
【分析】
先求出的度数，再根据角平分线的运算可得的度数，然后根据角的和差即可得．
【详解】
解：，
，
是的平分线，
，
，
故答案为：．
【点睛】
本题考查了邻补角、与角平分线有关的计算，熟记角的运算法则是解题关键．
3、95°
【分析】
过点E作EF∥AB，可得∠BEF+∠ABE=180°，从而得到∠BEF=60°，再由AB//CD，可得∠FEC=∠DCE，从而得到∠FEC=35°，即可求解．
【详解】
解：如图，过点E作EF∥AB，

∵EF//AB，
∴∠BEF+∠ABE=180°，
∵∠ABE=120°，
∴∠BEF=180°-∠ABE=180°-120°=60°，
∵EF//AB，AB//CD，
∴EF//CD，
∴∠FEC=∠DCE，
∵∠DCE=35°，
∴∠FEC=35°，
∴∠BEC=∠BEF+∠FEC=60°+35°=95°．
故答案为：95°
【点睛】
本题主要考查了平行线的性质，熟练掌握两直线平行，同旁内角互补；两直线平行，内错角相等是解题的关键．
4、110︒度
【分析】
根据平行线的性质和角平分线的性质可得结论．
【详解】
解：∵AD//BC
∴
∵CE平分∠DCF
∴
∴
∵AB//CD
∴
∵AD//BC
∴
∴
故答案为：110︒
【点睛】
本题主要考查了角的平分线以及平行线的性质，熟练掌握平行线的性质是解答本题的关键．
5、
【分析】
根据角的表示和邻补角的性质计算即可；
【详解】
∠1还可以用表示；
∵∠1=62°，，
∴；
故答案是：；．
【点睛】
本题主要考查了角的表示和邻补角的性质，准确计算是解题的关键．
三、解答题
1、61.5°
【分析】
由题意易得∠AOP＝∠COP＝∠AOC＝19°，然后根据邻补角可得∠BOP＝161°，进而根据角的和差关系可求解．
【详解】
解：∵OP平分∠AOC，∠AOC＝38°，
∴∠AOP＝∠COP＝∠AOC＝×38°＝19°，
∴∠BOP＝180°﹣∠AOP＝180°﹣19°＝161°，
∵ON平分∠POB
∴∠PON＝∠BOP＝×161°＝80.5°，
∴∠CON＝∠PON﹣∠COP＝80.5°﹣19°＝61.5°．
【点睛】
本题主要考查角平分线的定义、邻补角及角的和差关系，熟练掌握角平分线的定义、邻补角及角的和差关系是解题的关键．
2、（1）见解析；（2）见解析．
【分析】
（1）利用两点之间距离线段最短，进而得出答案；
（2）利用点到直线的距离垂线段最短，即可得出答案．
【详解】
解答：解：（1）如图所示：由两点之间，线段最短，连接AC、BD交点即为P点，

（2）如图所示：由垂线段最短，过P作PQ⊥河道l，垂足即为Q点．
【点睛】
本题主要考查了应用设计与作图，正确掌握点与点以及点到直线的距离定义是解题关键．
3、①角平分线定义；②；③等角的余角相等；④；⑤同角的补角相等
【分析】
根据证明过程判断从上一步到下一步的理由即可．
【详解】
证明：，
．（①角平分线定义）
，
．
直线AB，CD相交于点O，
．
．
＝②．（③等角的余角相等）
直线相交于，
．
④．（⑤同角的补角相等）
．
故答案为：①角平分线定义；②；③等角的余角相等；④；⑤同角的补角相等
【点睛】
本题考查了对顶角、余角和补角的性质、垂线以及角平分线的定义；弄清各个角之间的关系是解题的关键．
4、（1）见解析；（2）①或；②
【分析】
（1）根据垂直的性质即可求解；
（2）①分当OE平分时，和OF平分时根据旋转的特点求出旋转的角度即可求解；
②根据，可知OP在内部，根据题意作图，分别表示出， ，故可求解．
【详解】
解：（1）∵，
∴，
∴．
（2）①∵OB平分，，
∴．
情况1：当OE平分时，
则旋转之后，
∴OB旋转的角度为，
∴，．
情况2：当OF平分时，同理可得，OB旋转的角度为，
∴，．
综上所述，或．
②∵，
∴OP在内部，如图所示，

由题意知，，
∴，∵OM平分，
∴，
∴，
∴．
【点睛】
此题主要考查角度的综合判断与求解，解题的关键是根熟知垂直的性质、角平分线的性质及角度的和差关系．
5、∠2＝115°，∠3＝65°，∠4＝115°
【分析】
根据对顶角相等和邻补角定义可求出各个角.
【详解】
解:∵∠1=65°，∠1=∠3，
∴∠3=65°，
∵∠1=65°，∠1+∠2=180°，
∴∠2=180°-65°=115°，
又∵∠2=∠4，
∴∠4=115°．
【点睛】
本题考核知识点：对顶角，邻补角，解题关键是掌握对顶角，邻补角的定义和性质.
6、（1）图见解析，53，5；（2）图见解析，3．
【分析】
（1）先根据点的移动得到点，再连接点可得线段，然后测量角的度数和线段的长度即可得；
（2）先画出线段，再根据垂线的尺规作图画出垂线，然后测量的长即可得．
【详解】
解：（1）如图，线段即为所求．

此时点在点的北偏东方向上，、两点的距离是，
故答案为：53，5；
（2）如图，线段和垂线即为所求．

测得点到的距离是，
故答案为：3．
【点睛】
本题考查了测量角的大小、线段的长度、作线段和垂线，熟练掌握尺规作图的方法是解题关键．
7、（1）平行于同一条直线的两条直线平行，两直线平行，内错角相等，∠1，∠2，∠AEC＝∠BAE+∠DCE；（2）①37°；②52°
【分析】
（1）结合图形利用平行线的性质填空即可；
（2）①过F作FG∥AB，由（1）得：∠AEC＝∠BAE+∠DCE，根据AB∥CD，FG∥AB，CD∥FG，得出∠AFC=∠AFG+∠GFC＝∠BAF+∠DCF，根据AF平分∠BAE，CF平分∠DCE，可得∠BAF＝∠BAE，∠DCF＝∠DCE，根据角的和差∠AFC＝∠BAF+∠DCF=∠AEC即可；
②由①得：∠AEC＝2∠AFC，可求∠AFC＝42°，∠AEC＝82°，根据CG⊥AF，求出∠GCF=90-∠AFC=48°，根据角平分线计算得出∠GCF＝3∠DCF，求出∠DCF＝16°即可．
【详解】
解：（1）平行于同一条直线的两条直线平行，
两直线平行，内错角相等，
∠1，∠2，
∠AEC＝∠BAE+∠DCE，
故答案为：平行于同一条直线的两条直线平行，两直线平行，内错角相等，∠1，∠2，∠AEC＝∠BAE+∠DCE，
（2）①过F作FG∥AB，
由（1）得：∠AEC＝∠BAE+∠DCE，
∵AB∥CD，FG∥AB，
∴CD∥FG，
∴∠BAF=∠AFG，∠DCF=∠GFC，
∴∠AFC=∠AFG+∠GFC＝∠BAF+∠DCF，
∵AF平分∠BAE，CF平分∠DCE，
∴∠BAF＝∠BAE，∠DCF＝∠DCE，
∴∠AFC＝∠BAF+∠DCF，
＝∠BAE+∠DCE，
=（∠BAE+∠DCE），
＝∠AEC，
＝×74°，
＝37°；

②由①得：∠AEC＝2∠AFC，
∵∠AEC+∠AFC＝126°，
∴2∠AFC+∠AFC＝126°
∴3∠AFC＝126°，
∴∠AFC＝42°，∠AEC＝84°，
∵CG⊥AF，
∴∠CGF＝90°，
∴∠GCF=90-∠AFC=48°，
∵CE平分∠DCG，
∴∠GCE＝∠ECD，
∵CF平分∠DCE，
∴∠DCE＝2∠DCF＝2∠ECF，
∴∠GCF＝3∠DCF，
∴∠DCF＝16°，
∴∠DCE＝32°，
∴∠BAE＝∠AEC﹣∠DCE＝52°．

【点睛】
本题考查平行线性质，角平分线有关的计算，垂直定义，角的和差倍分，简单一元一次方程，掌握平行线性质，角平分线有关的计算，垂直定义，角的和差倍分，简单一元一次方程是解题关键．
8、（1）BC与⊙O相切，见解析；（2）．
【分析】
（1）连接OD，根据等腰三角形的性质得到∠OED＝∠ODE，∠OED＝∠F，求得∠ODE＝∠F，根据平行线的判定得到OD∥AC，根据平行线的性质得到∠ODB＝∠ACB，推出OD⊥BC，根据切线的判定定理即可得到结论；
（2）根据平行线分线段成比例定理得到，于是得到结论．
【详解】
解：（1）BC与⊙O相切，
理由：连接OD，
∵OE＝OD，
∴∠OED＝∠ODE，
∵AE＝AF，
∴∠OED＝∠F，
∴∠ODE＝∠F，
∴OD∥AC，
∴∠ODB＝∠ACB，
∵DC⊥AF，
∴∠ACB＝90°，
∴∠ODB＝90°，
∴OD⊥BC，
∵OD是⊙O的半径，
∴BC与⊙O相切；
（2）∵OD∥AC，
∴，
∵AE＝5，AC＝4，
即，
∴BE＝．

【点睛】
本题考查等腰三角形的性质、切线的判定与性质、平行线的判定与性质等知识，是重要考点，掌握相关知识是解题关键．
9、两直线平行，同位角相等；∠CNE，角平分线的定义；等量代换；同位角相等，两直线平行．
【分析】
利用平行线的性质定理和判定定理解答即可．
【详解】
解：∵AB∥CD，
∴∠AME＝∠CNE．（两直线平行，同位角相等），
∵MP平分∠AME，NQ平分∠CNE，
∴∠1＝∠AME，=∠CNE．（ 角平分线的定义），
∵∠AME＝∠CNE，
∴∠1＝∠2．（等量代换），
∵∠1＝∠2，
∴MP∥NQ．（同位角相等，两直线平行）．
故答案为：两直线平行，同位角相等；∠CNE，角平分线的定义；等量代换；同位角相等，两直线平行．
【点睛】
此题考查的是平行线的判定及性质，掌握平行线的性质定理和判定定理是解决此题的关键．
10、（1）见解析；（2）18．
【分析】
（1）直接利用网格结合平行线的判定方法得出答案；
（2）利用四边形PMAN所在矩形减去周围三角形面积得出答案．
【详解】
解：（1）如图所示：点M，点N即为所求；
（2）四边形PMAN的面积为：5×7﹣×3×3﹣×2×4﹣×2×4﹣×3×3＝18．

【点睛】
