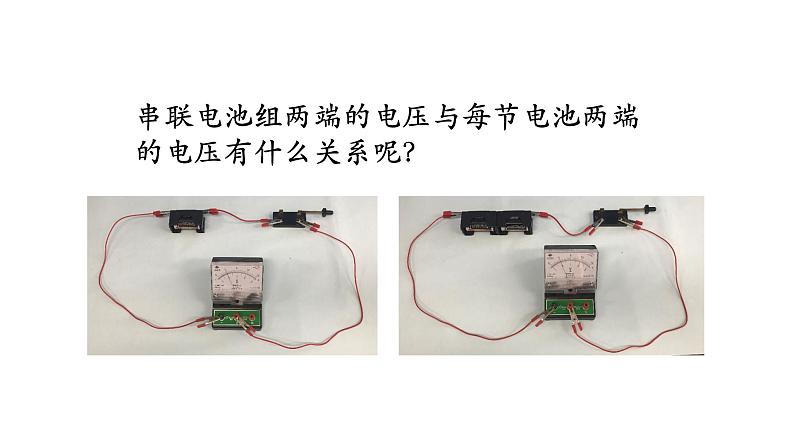

串联电池组两端的电压与每节电池两端的电压有什么关系呢？
1.调零。2.电压表应并联在被测电路两端。3.选择合适的量程。4.电流要从电压表“+”接线柱流入，从“-”接线柱流出。

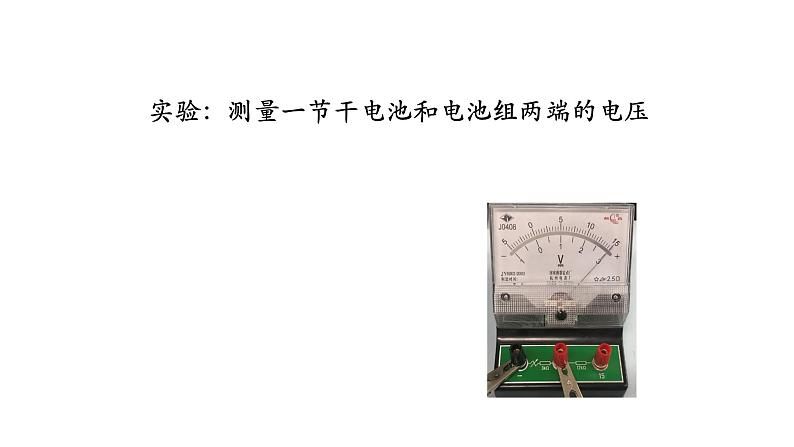

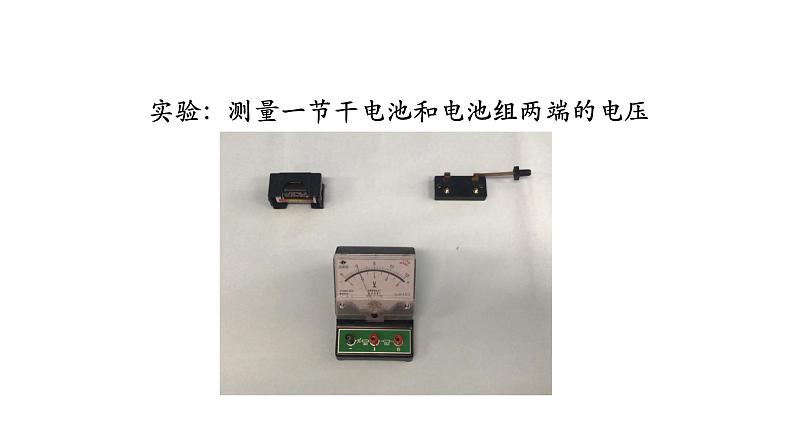

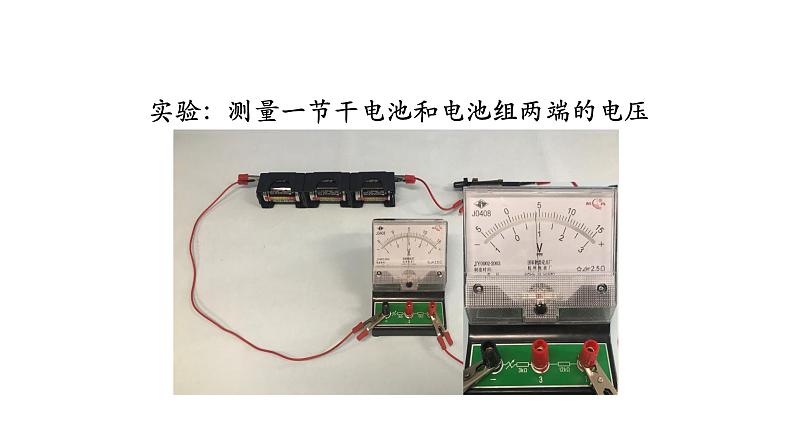

实验：测量一节干电池和电池组两端的电压
实验结论：一节干电池电压是1.5V；两节电池串联电压是3V；三节电池串联电压是4.5V。
一、串联电路的电压规律
思考：电压表应放在串联电路中的哪些位置进行测量呢？
实验：探究规格相同的两个小灯泡串联电路电压的关系
实验结论： 在串联电路中，当两个小灯泡规格相同时，（1）小灯泡两端的电压相等；（2）电源两端电压等于各小灯泡两端的电压之和。
实验：探究规格不同的两个小灯泡串联电路电压的关系
实验结论： 在串联电路中，当两个小灯泡规格不同时，（1）小灯泡两端的电压不相等；（2）电源两端电压等于各小灯泡两端的电压之和。
实验结论：在串联电路中，当电源两端电压改变后，电源两端电压依然等于各小灯泡两端的电压之和。
实验结论：在串联电路中，当接入三个小灯泡时，电源两端电压等于各小灯泡两端的电压之和。
实验结论：在串联电路中，电源两端电压等于各用电器两端的电压之和。
在串联电路中，电源两端电压等于各用电器两端的电压之和。
数学表达式 ：U=U1+U2
二、并联电路的电压规律
思考：电压表应放在并联电路中的哪些位置进行测量呢？
实验：探究规格相同的两个小灯泡并联电路电压的关系
实验结论： 在并联电路中，当两个小灯泡规格相同时，（1）小灯泡两端电压相等;（2）电源两端电压与各支路小灯泡两端的电压相等。
实验：探究规格不同的两个小灯泡并联电路电压的关系
实验结论： 在并联电路中，当两个小灯泡规格不同时，（1）小灯泡两端电压相等;（2）电源两端电压与各支路小灯泡两端的电压相等。
实验结论： 在并联电路中，当电源两端电压改变后，（1）小灯泡两端电压相等;（2）电源两端电压与各支路小灯泡两端的电压相等。
实验结论：在并联电路中，当接入三个小灯泡时，电源两端电压与各支路小灯泡两端的电压相等。
实验结论：在并联电路中，电源两端电压与各支路用电器两端的电压相等。
在并联电路中，电源两端电压与各支路用电器两端的电压相等。
数学表达式 ：U=U1=U2
电源两端电压等于各用电器两端的电压之和。
电源两端电压与各支路用电器两端的电压相等。
