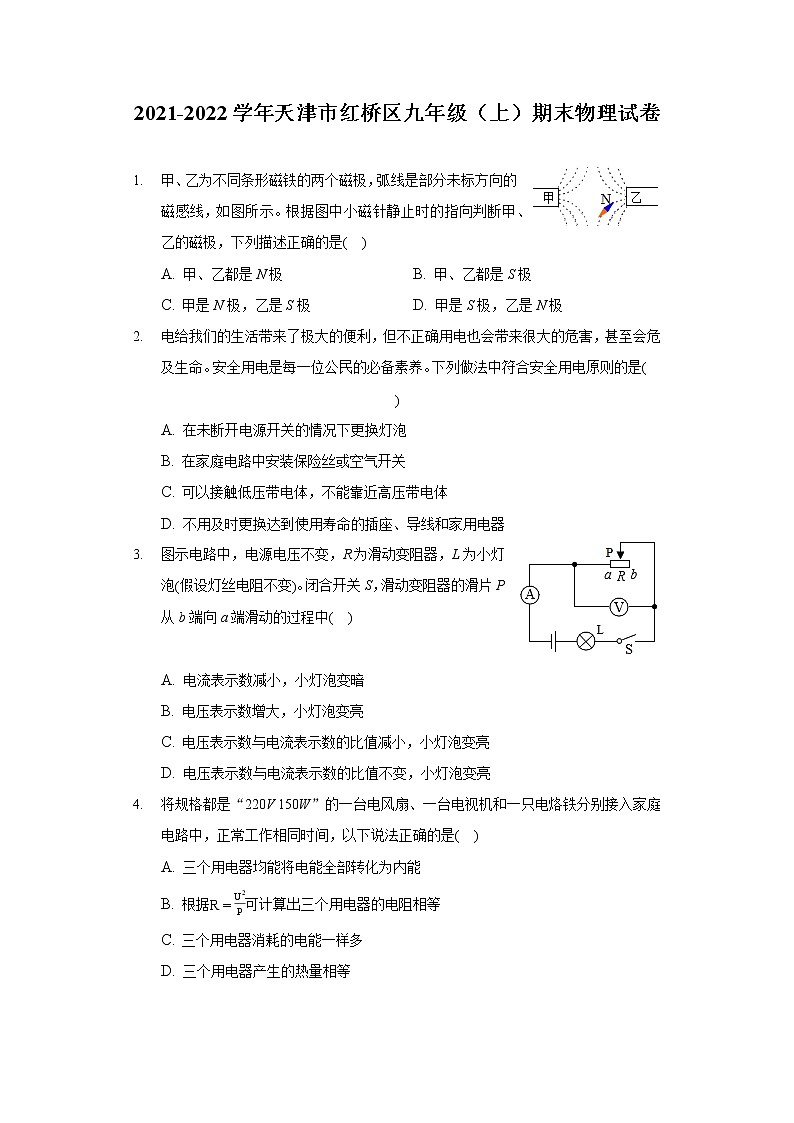

2021-2022学年天津市红桥区九年级（上）期末物理试卷

1. 甲、乙为不同条形磁铁的两个磁极，弧线是部分未标方向的磁感线，如图所示。根据图中小磁针静止时的指向判断甲、乙的磁极，下列描述正确的是( )
A. 甲、乙都是N极 B. 甲、乙都是S极
C. 甲是N极，乙是S极 D. 甲是S极，乙是N极
2. 电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中符合安全用电原则的是( )
A. 在未断开电源开关的情况下更换灯泡
B. 在家庭电路中安装保险丝或空气开关
C. 可以接触低压带电体，不能靠近高压带电体
D. 不用及时更换达到使用寿命的插座、导线和家用电器
3. 图示电路中，电源电压不变，R为滑动变阻器，L为小灯泡(假设灯丝电阻不变)。闭合开关S，滑动变阻器的滑片P从b端向a端滑动的过程中( )

A. 电流表示数减小，小灯泡变暗
B. 电压表示数增大，小灯泡变亮
C. 电压表示数与电流表示数的比值减小，小灯泡变亮
D. 电压表示数与电流表示数的比值不变，小灯泡变亮
4. 将规格都是“220V 150W”的一台电风扇、一台电视机和一只电烙铁分别接入家庭电路中，正常工作相同时间，以下说法正确的是( )
A. 三个用电器均能将电能全部转化为内能
B. 根据R=U2P可计算出三个用电器的电阻相等
C. 三个用电器消耗的电能一样多
D. 三个用电器产生的热量相等

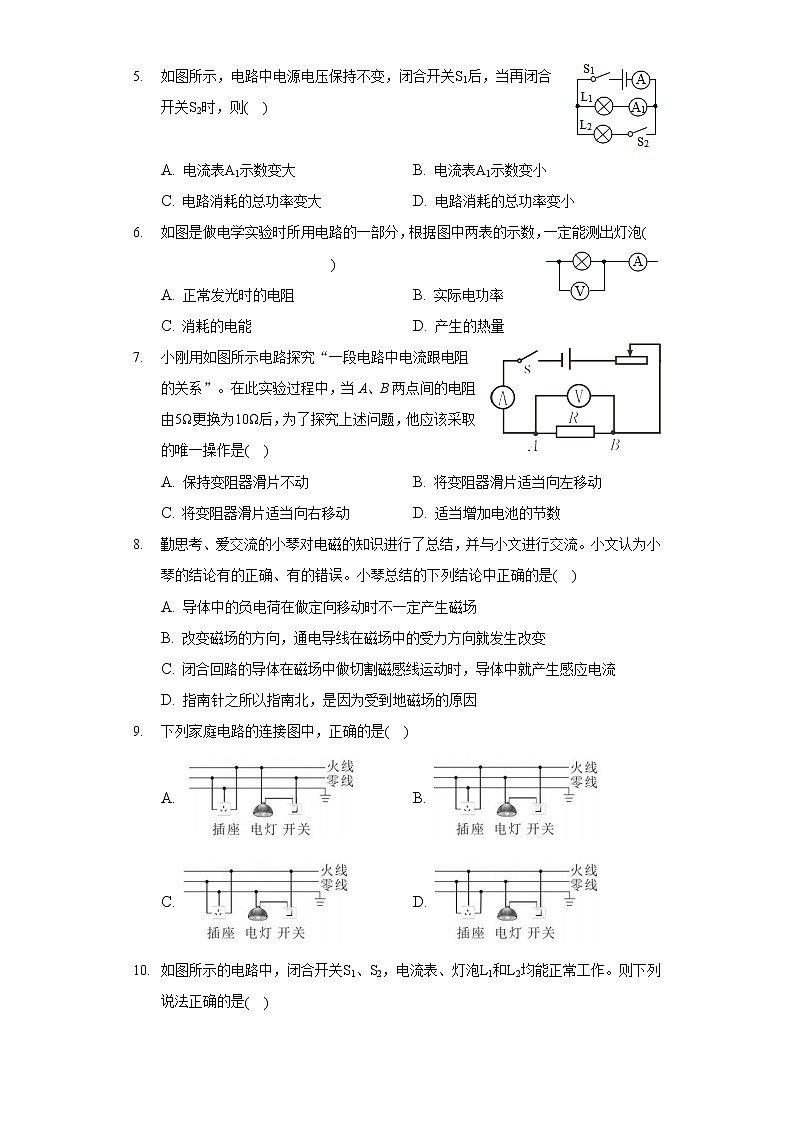

5. 如图所示，电路中电源电压保持不变，闭合开关S1后，当再闭合开关S2时，则( )

A. 电流表A1示数变大 B. 电流表A1示数变小
C. 电路消耗的总功率变大 D. 电路消耗的总功率变小
6. 如图是做电学实验时所用电路的一部分，根据图中两表的示数，一定能测出灯泡( )
A. 正常发光时的电阻 B. 实际电功率
C. 消耗的电能 D. 产生的热量
7. 小刚用如图所示电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是( )
A. 保持变阻器滑片不动 B. 将变阻器滑片适当向左移动
C. 将变阻器滑片适当向右移动 D. 适当增加电池的节数
8. 勤思考、爱交流的小琴对电磁的知识进行了总结，并与小文进行交流。小文认为小琴的结论有的正确、有的错误。小琴总结的下列结论中正确的是( )
A. 导体中的负电荷在做定向移动时不一定产生磁场
B. 改变磁场的方向，通电导线在磁场中的受力方向就发生改变
C. 闭合回路的导体在磁场中做切割磁感线运动时，导体中就产生感应电流
D. 指南针之所以指南北，是因为受到地磁场的原因
9. 下列家庭电路的连接图中，正确的是( )
A. B.
C. D.

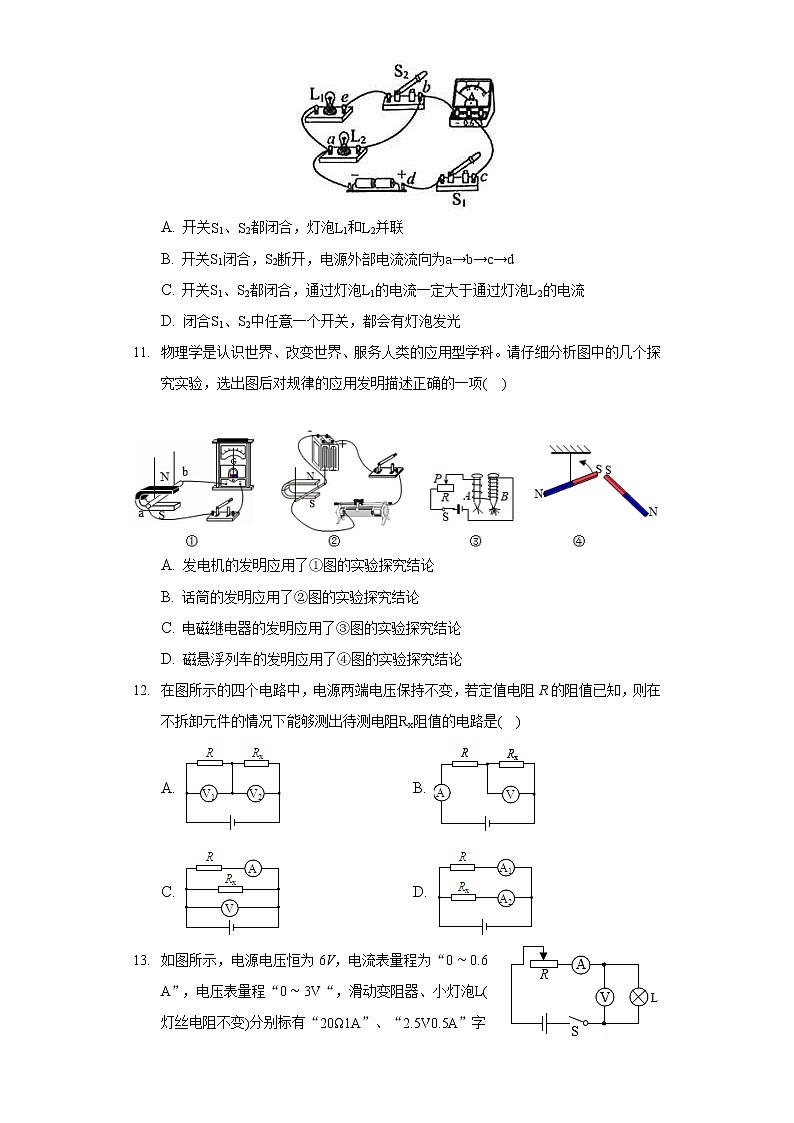

10. 如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是( )

A. 开关S1、S2都闭合，灯泡L1和L2并联
B. 开关S1闭合，S2断开，电源外部电流流向为a→b→c→d
C. 开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流
D. 闭合S1、S2中任意一个开关，都会有灯泡发光
11. 物理学是认识世界、改变世界、服务人类的应用型学科。请仔细分析图中的几个探究实验，选出图后对规律的应用发明描述正确的一项( )

A. 发电机的发明应用了①图的实验探究结论
B. 话筒的发明应用了②图的实验探究结论
C. 电磁继电器的发明应用了③图的实验探究结论
D. 磁悬浮列车的发明应用了④图的实验探究结论
12. 在图所示的四个电路中，电源两端电压保持不变，若定值电阻R的阻值已知，则在不拆卸元件的情况下能够测出待测电阻Rx阻值的电路是( )
A. B.
C. D.
13. 如图所示，电源电压恒为6V，电流表量程为“0∼0.6A”，电压表量程“0∼3V“，滑动变阻器、小灯泡L(灯丝电阻不变)分别标有“20Ω1A”、“2.5V0.5A”字样。在保证电路安全的情况下，移动滑动变阻器的滑片，下列选项中正确的是( )
A. 电流表的示数变化范围是0.24A∼0.5A
B. 电压表的示数变化范围是1.3V∼3V
C. 滑动变阻器连入电路的阻值变化范围是7Ω∼20Ω
D. 滑动变阻器的最大电功率1.8W
14. 家庭电路中三线插座非常普遍，中间的插孔接______线。对人体来说，安全电压一般不高于______ V。
15. 某导体两端的电压是6V，通过它的电流为0.6A，若导体两端的电压为0时，导体电阻是______Ω，200W的电脑正常工作5h消耗的电能为______度。
16. 仅将一把电热水壶接入图示电能表所在的电路，正常工作6min，电能表的转盘转过了360r，则电热水壶消耗的电能为______ kW⋅h，电功率为______ kW。




17. 喜欢钻研的小明，通过自己的观察研究，画出了家中电吹风的电路图(如图)。他还想知道电热丝的阻值，于是找来一个量程合适的电流表，将其与电吹风串联后接入家庭电路，当只闭合开关______ 时吹冷风；再闭合另一开关吹热风，与吹冷风时相比，电流表的示数变化了4.4A，则电热丝阻值为______ Ω。
18. 如图所示，由通电螺线管的磁感线方向可知，电流表的上端为______ 接线柱；静止的小磁针的左端为______ 极。

19. 如图所示，灯泡L1标有“6V 3W”、L2标有“6V 2W”字样，电源电压6V恒定不变。闭合开关S，忽略温度对灯丝电阻的影响，则甲、乙两电路中流过L1的电流I1：I1′=______ ，L2消耗的实际功率P2______ P2′(选填“>”、“=”或“
