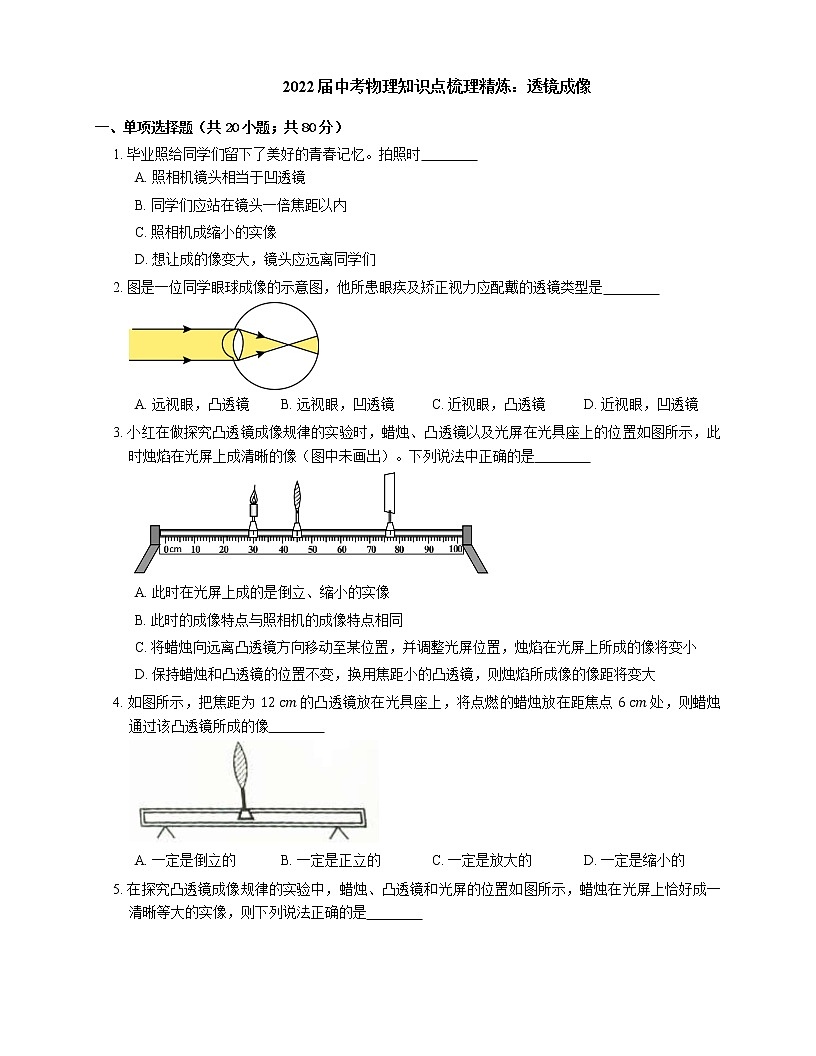

2022届中考物理知识点梳理精炼：透镜成像练习题

这是一份2022届中考物理知识点梳理精炼：透镜成像练习题，共16页。试卷主要包含了单项选择题，填空题，简答题，计算题等内容，欢迎下载使用。
一、单项选择题（共20小题；共80分）
1. 毕业照给同学们留下了美好的青春记忆。拍照时
A. 照相机镜头相当于凹透镜
B. 同学们应站在镜头一倍焦距以内
C. 照相机成缩小的实像
D. 想让成的像变大，镜头应远离同学们

2. 图是一位同学眼球成像的示意图，他所患眼疾及矫正视力应配戴的透镜类型是
A. 远视眼，凸透镜B. 远视眼，凹透镜C. 近视眼，凸透镜D. 近视眼，凹透镜

3. 小红在做探究凸透镜成像规律的实验时，蜡烛、凸透镜以及光屏在光具座上的位置如图所示，此时烛焰在光屏上成清晰的像（图中未画出）。下列说法中正确的是
A. 此时在光屏上成的是倒立、缩小的实像
B. 此时的成像特点与照相机的成像特点相同
C. 将蜡烛向远离凸透镜方向移动至某位置，并调整光屏位置，烛焰在光屏上所成的像将变小
D. 保持蜡烛和凸透镜的位置不变，换用焦距小的凸透镜，则烛焰所成像的像距将变大

4. 如图所示，把焦距为 12 cm 的凸透镜放在光具座上，将点燃的蜡烛放在距焦点 6 cm 处，则蜡烛通过该凸透镜所成的像
A. 一定是倒立的B. 一定是正立的C. 一定是放大的D. 一定是缩小的

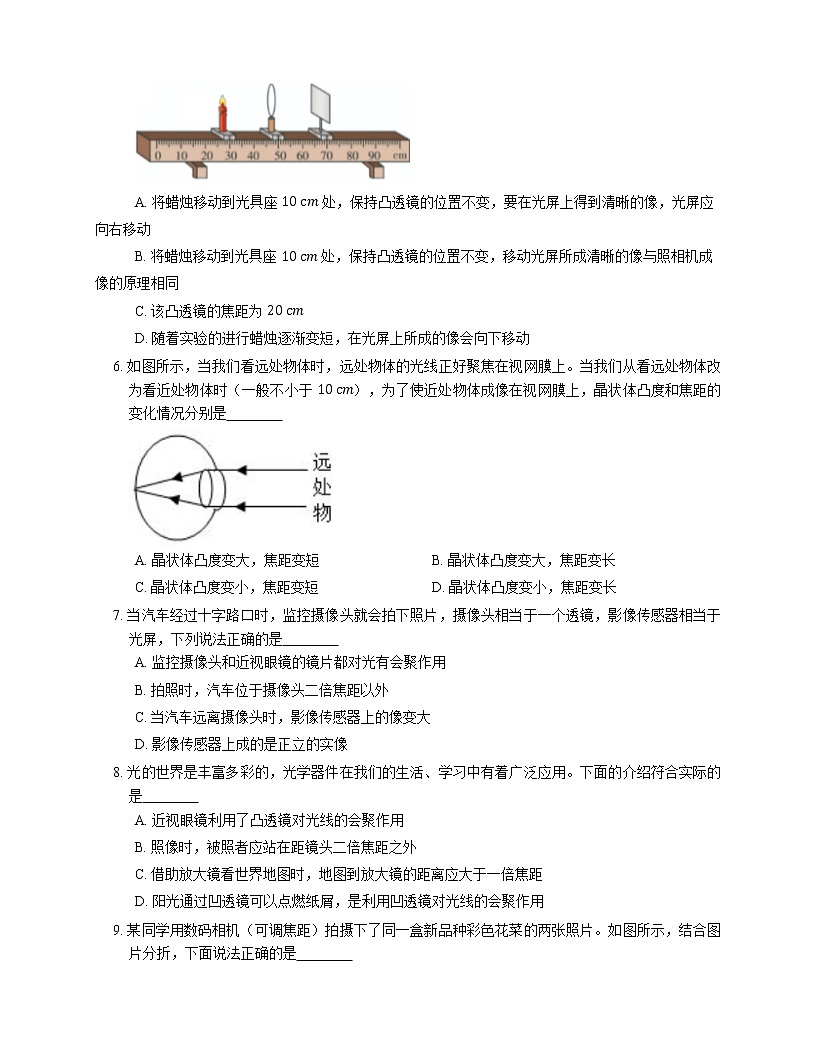

5. 在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，蜡烛在光屏上恰好成一清晰等大的实像，则下列说法正确的是
A. 将蜡烛移动到光具座 10 cm 处，保持凸透镜的位置不变，要在光屏上得到清晰的像，光屏应向右移动
B. 将蜡烛移动到光具座 10 cm 处，保持凸透镜的位置不变，移动光屏所成清晰的像与照相机成像的原理相同
C. 该凸透镜的焦距为 20 cm
D. 随着实验的进行蜡烛逐渐变短，在光屏上所成的像会向下移动

6. 如图所示，当我们看远处物体时，远处物体的光线正好聚焦在视网膜上。当我们从看远处物体改为看近处物体时（一般不小于 10 cm），为了使近处物体成像在视网膜上，晶状体凸度和焦距的变化情况分别是
A. 晶状体凸度变大，焦距变短B. 晶状体凸度变大，焦距变长
C. 晶状体凸度变小，焦距变短D. 晶状体凸度变小，焦距变长

7. 当汽车经过十字路口时，监控摄像头就会拍下照片，摄像头相当于一个透镜，影像传感器相当于光屏，下列说法正确的是
A. 监控摄像头和近视眼镜的镜片都对光有会聚作用
B. 拍照时，汽车位于摄像头二倍焦距以外
C. 当汽车远离摄像头时，影像传感器上的像变大
D. 影像传感器上成的是正立的实像

8. 光的世界是丰富多彩的，光学器件在我们的生活、学习中有着广泛应用。下面的介绍符合实际的是
A. 近视眼镜利用了凸透镜对光线的会聚作用
B. 照像时，被照者应站在距镜头二倍焦距之外
C. 借助放大镜看世界地图时，地图到放大镜的距离应大于一倍焦距
D. 阳光通过凹透镜可以点燃纸屑，是利用凹透镜对光线的会聚作用

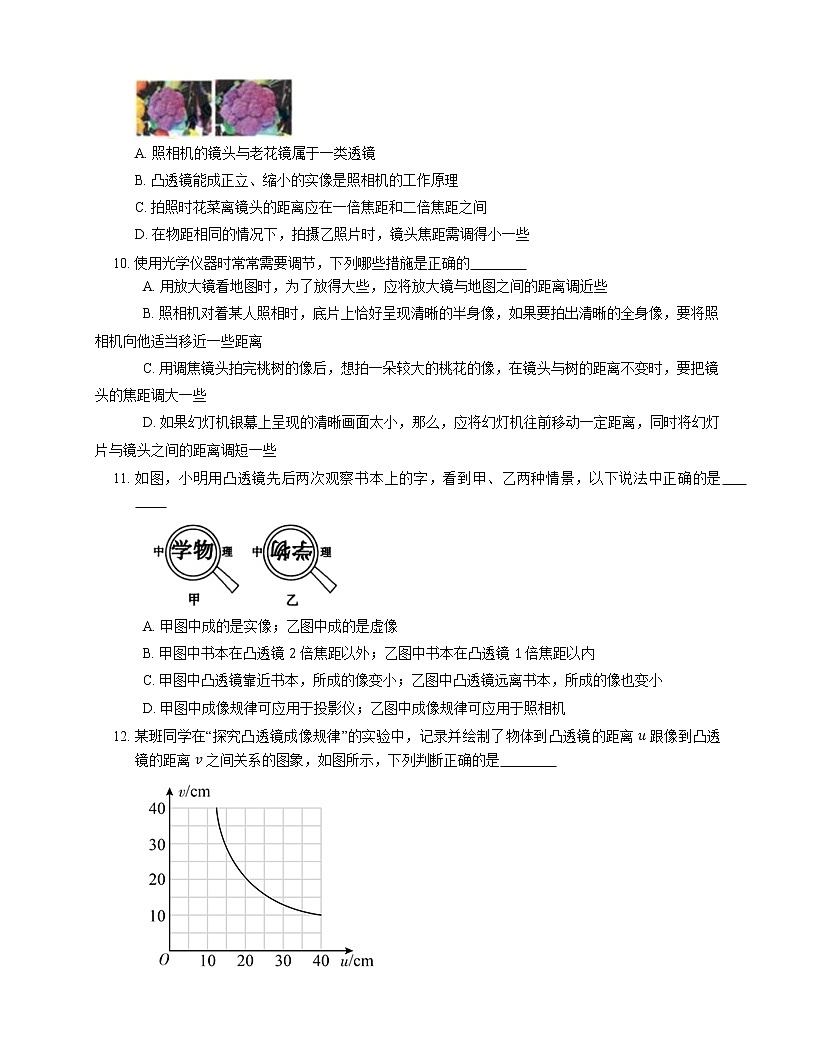

9. 某同学用数码相机（可调焦距）拍摄下了同一盒新品种彩色花菜的两张照片。如图所示，结合图片分折，下面说法正确的是
A. 照相机的镜头与老花镜属于一类透镜
B. 凸透镜能成正立、缩小的实像是照相机的工作原理
C. 拍照时花菜离镜头的距离应在一倍焦距和二倍焦距之间
D. 在物距相同的情况下，拍摄乙照片时，镜头焦距需调得小一些

10. 使用光学仪器时常常需要调节，下列哪些措施是正确的
A. 用放大镜看地图时，为了放得大些，应将放大镜与地图之间的距离调近些
B. 照相机对着某人照相时，底片上恰好呈现清晰的半身像，如果要拍出清晰的全身像，要将照相机向他适当移近一些距离
C. 用调焦镜头拍完桃树的像后，想拍一朵较大的桃花的像，在镜头与树的距离不变时，要把镜头的焦距调大一些
D. 如果幻灯机银幕上呈现的清晰画面太小，那么，应将幻灯机往前移动一定距离，同时将幻灯片与镜头之间的距离调短一些

11. 如图，小明用凸透镜先后两次观察书本上的字，看到甲、乙两种情景，以下说法中正确的是
A. 甲图中成的是实像；乙图中成的是虚像
B. 甲图中书本在凸透镜 2 倍焦距以外；乙图中书本在凸透镜 1 倍焦距以内
C. 甲图中凸透镜靠近书本，所成的像变小；乙图中凸透镜远离书本，所成的像也变小
D. 甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机

12. 某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离 u 跟像到凸透镜的距离 v 之间关系的图象，如图所示，下列判断正确的是
A. 该凸透镜的焦距是 20 cm
B. 当 u=15 cm 时，在光屏上能得到一个缩小的像
C. 当 u=25 cm 时成缩小的像，投影仪就是根据这一原理制成的
D. 物体从距凸透镜 30 cm 处移动到 20 cm 处的过程中，像逐渐变大

13. 在做“探究凸透镜成像规律”的实验时，先将凸透镜固定在光具座上 50 cm 刻度线处，调整烛焰中心、透镜中心和光屏中心在同一高度，如图所示。再将蜡烛置于 10 cm 的刻度线处，移动光屏至 90 cm 刻度线处接收到了一个清晰的像，则下列四个选项中，判断正确的是
A. 透镜的焦距是 40 cm
B. 若蜡烛放置在 40 cm 刻度线处，移动光屏，光屏上接收到的是放大的像
C. 若蜡烛放置在 20 cm 刻度线处，移动光屏，光屏上呈现的是烛焰的缩小的像
D. 把蜡烛放置在 5 cm 刻度线处，光屏放在 90 cm 刻度线处，移动透镜，可以在光屏上接收到两次烛焰的像

14. 在做“探究凸透镜成像规律”的实验时，先将凸透镜固定在光具座上 50 cm 刻度线处，调整烛焰中心、透镜中心和光屏中心在同一高度，如图所示。再将蜡烛置于 10 cm 的刻度线处，移动光屏至 90 cm 刻度线处接收到了一个清晰的像，则下列四个选项中，判断正确的是
A. 透镜的焦距是 40 cm
B. 若蜡烛放置在 40 cm 刻度线处，移动光屏，光屏上接收到的是放大的像
C. 若蜡烛放置在 20 cm 刻度线处，移动光屏，光屏上呈现的是烛焰的缩小的像
D. 把蜡烛放置在 5 cm 刻度线处，光屏放在 90 cm 刻度线处，移动透镜，可以在光屏上接收到两次烛焰的像

15. 当蜡烛 、透镜甲和光屏放置在图示位置时，烛焰在光屏上成清晰的像，现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向左移动距离 s，方可在光屏上再次成清晰的像。则
A. 透镜甲的焦距为 20 cmB. 透镜甲的焦距比乙的大
C. 第二次所成的像是放大的D. 光屏移动的距离 s”“2f”、“ff，移动光屏，就会得到倒立、放大的实像，故C选项错误。
把蜡烛放置在 5 cm 刻度线处，光屏放在 90 cm 刻度线处，蜡烛和光屏的距离为 90 cm−5 cm=85 cm>4f，因此，移动透镜，可以在光屏上接收到两次烛焰的像，一次是倒立、缩小的实像，一次是倒立、放大的实像，D选项正确。
14. D
【解析】根据题意可知，凸透镜固定在光具座上 50 cm 刻度线处，蜡烛置于 10 cm 的刻度线处，移动光屏至 90 cm 刻度线处接收到了一个清晰的像，说明此时物距和像距相等，则此时成的是倒立、等大的实像，则可以断定此时 u=v=2f=40 cm，即 f=20 cm 、A选项错误。
若蜡烛放置在 40 cm 刻度线处，物距 u=50 cm−40 cm=10 cm，uu>f，移动光屏，就会得到倒立、放大的实像，故C选项错误。
把蜡烛放置在 5 cm 刻度线处，光屏放在 90 cm 刻度线处，蜡烛和光屏的距离为 90 cm−5 cm=85 cm>4f，因此，移动透镜，可以在光屏上接收到两次烛焰的像，一次是倒立、缩小的实像，一次是倒立、放大的实像，D选项正确。
15. B
【解析】u=v=2f，凸透镜成倒立、等大的实像，如图，u=v=2f=20 cm 时，所以 f=10 cm，即凸透镜的焦距是 10 cm，故A错误；
将透镜甲更换为透镜乙后，需将光屏向左移动距离 s，方可在光屏上再次成清晰的像，说明更换为透镜乙后，成像更近，故透镜乙的焦距小于透镜甲的焦距，故B正确；
透镜乙的焦距小于透镜甲的焦距，因此更换为透镜乙后，物距大于 2f，所成的像是缩小的，故C错误；
透镜甲的焦距为 10 cm，透镜乙的焦距小于透镜甲的焦距，若透镜乙的焦距为 5 cm 以下，则像在 5 cm∼10 cm 之间，则光屏移动的距离 s>10 cm，故D错误。
故选B。
16. B
【解析】正常眼看远处和近处的物体都清晰，就是根据晶状体自动调节的原理，故说明眼睛是一个自动变焦（距）系统，所以图中可能是同一个人的眼观察不同物体时的情况，故A错误，B正确；
看近处的物体，要使得像成在视网膜上，应该让晶状体会聚能力变强，所以应该变厚，故C错误；
对于正常眼，看远处和近处的物体的都是正常看就行，但对于近视眼，远处物体的像成在视网膜的前方，所以通过眯眼的方式让晶状体在一定程度上变薄，有利于看清远处的物体，故D错误。
17. C
【解析】由图可知，物距
u=50.0 cm−30.0 cm=20.0 cm，
2f>20.0 cm>f⋯⋯ ①，
像距
v=80.0 cm−50.0 cm=30.0 cm，
30.0 cm>2f⋯⋯ ②，
由①②得到
15.0 cm>f>10.0 cm，
故A错误；
物距大于 1 倍焦距小于 2 倍焦距，光屏上成倒立、放大的实像，投影仪与此原理相同，故B错误；
仅将凸透镜移至 60 cm 刻度线处，此时物距为
60.0 cm−30.0 cm=30.0 cm，
像距为
80.0 cm−60.0 cm=20.0 cm，
由光路的可逆性可知，光屏上得到倒立、缩小的实像，故C正确；
凸透镜成实像，物远像近像变小，仅将蜡烛移至 20 cm 刻度线处，物距增大，像距变小，光屏位置不变，像成在光屏的前方，由于近视眼所成的像在视网膜的前方，所以光屏上模糊成像类似近视眼，故D错误。
18. C
【解析】近视眼是由于晶状体对光线的会聚作用太强，使远处物体射来的光线会聚在视网膜的前方，在以上四个图中A 图的入射光线会聚在视网膜的前方，所以A图表示了近视眼的成像情况；为了使光线会聚在原来的会聚点后面的视网膜上，就需要在光线进入人的眼睛以前发散一下，因此用对光线具有发散作用的凹透镜来矫正，这样物体成的像正好在视网膜上，而A图戴上凹透镜后像仍然在视网膜前，故A不符合题意，
D图佩戴凹透镜，这样物体成的像正好在视网膜上，D图是利用透镜成功矫正近视眼，而题目要求是利用透镜成功矫正远视眼，故D不符合题意。
远视眼成因：眼球晶状体的曲度过小，远处物体反射来的光线通过晶状体折射后形成的像，就会落在视网膜的后方造成的。远视矫正方法，需佩戴凸透镜，这样物体成的像正好在视网膜上，由图可知：而B图戴上凸透镜后像仍然在视网膜后面，C 图戴上凸透镜后像正好在视网膜上，故B不符合题意，C符合题意。
19. B
【解析】本题考查的是凸透镜成像规律。由图可以看出该点所成的是一个倒立等大的像，且此时物距 u 与相距 v 大小相等都为 20 厘米，由凸透镜成像规律可以判断焦距 f 为 10 厘米，将蜡烛在光具座上移动，向左移动会使 u>2f，成倒立、缩小的实像，向右移动会使 2f>u>f，成倒立、放大的实像，但不可能成虚像。故选B.
20. C
【解析】凸透镜焦距 f=15 cm，当物体放在焦点内 5 cm 处时，物距小于焦距，成正立放大的虚像；
当物体放在焦点外 5 cm 处时，物距处于 f 和 2f 之间，成倒立放大的实像．
第二部分
21. 凸透镜；虚
【解析】雨滴中间厚边缘薄所以相当一个凸透镜。
小草的叶子和雨滴的距离小于雨滴的焦距，雨滴相当于一个放大镜所以看到的是叶脉放大的虚像。
22. 凸透镜；虚
【解析】雨滴中间厚边缘薄所以相当一个凸透镜。
小草的叶子和雨滴的距离小于雨滴的焦距，雨滴相当于一个放大镜所以看到的是叶脉放大的虚像。
23. 同一高度；缩小；0∼26；38∼50
24. 近；凹
【解析】近视眼的表现是只能看清楚近处的物体，看不清远处的东西，即是由于晶状体太厚，其折光能力太强，或眼球的前后方向太长，使得像成在视网膜的前方造成的，所以小金看物体的像成在视网膜之前方，则小金被确诊为近视眼，若想使得像成在视网膜上，即需要让原来的光线发散一些，由于凹透镜对光线有发散的作用，故用凹透镜来矫正近视眼。
25. 凸透；实；照相机；>
【解析】根据图甲可知，像为倒立、缩小的实像，那么水球相当于凸透镜，照相机（或摄像机等）就是利用这一成像原理。
由图乙可知，李佳同学将一只透镜放在眼前 10 cm 处玩赏时，李佳同学的眼睛被放大了，根据凸透镜成像规律 u10 cm。
第三部分
26. 实像和虚像的区别：①成因不同，实像是由实际光线会聚而成的，如照相机成像是物体发出或反射的光线通过凸透镜的折射后，折射光线会聚而成的实像；而虚像是由实际光线的反向延长线会聚而成的，如人在平面镜中成的像就是物体发出或反射的光被平面镜反射后，反射光线的反向延长线会聚而成的虚像；②像的正倒不一样，实像一般是倒立的，而虚像是正立的；③呈现效果不同，实像可以用光屏接收，而虚像不能用光屏接收。
实像和虚像的共同点：实像和虚像都能用眼睛看到。
27. 从水透镜中抽水时，水透镜的焦距变大，若不改变蜡烛和水透镜的位置，光屏应向右移动；若不改变光屏和水透镜的位置，蜡烛向左移动。
向水透镜中注水时，水透镜的焦距变小，若不改变蜡烛和水透镜的位置，光屏应向左移动；若不改变光屏和水透镜的位置，蜡烛向右移动。
28. （1）凸透镜；（2）实像；（3）放大镜
【解析】（1）题图中显微镜下面的反光镜对光有会聚作用，属于凹面镜，与凸透镜对光的作用相同；（2）显微镜的物镜是一个凸透镜，载物片上的微小物体通过物镜成的是倒立、放大的实像；（3）通过物镜成的实像处在目镜的 1 倍焦距以内，通过目镜得到一个正立、放大的虚像，目镜的成像原理与放大镜相同。
29. （1） −200 度的是近视镜片，焦度是 2 m−1，焦距是 0.5 m；−500 度的是近视镜片，焦度是 5 m−1，焦距是 0.2 m；+100 度的是远视镜片，它的焦距是 1 m−1，焦距是 1 m；+200 度的是远视镜片，它的焦度是 2 m−1，焦距是 0.5 m。
【解析】根据短文可知，远视镜片的度数是正数，近视镜片的度数是负数，故 +100 度、 +200 度的眼镜片是远视镜片；−200 度、 −500 度的眼镜片是近视镜片；因为眼镜的度数就是“透镜的焦度 Φ 乘 100 的值”，所以 眼镜的度数100=Φ；由于 Φ=1f，所以 f=1Φ，据此公式进行计算即可。
（2） 近视镜片和远视镜片的度数 =100f
【解析】因为 Φ=1f，又因为 Φ=眼镜的度数100，所以 眼镜的度数100=1f，由此可得近视镜片和远视镜片的度数 =100f。
第四部分
30. 6 个
【解析】由于凸透镜的直径是一定的，所以通过凸透镜的平行光的范围是一定的，所以通过透镜（放大镜）所看到的字数即为凸透镜直径长所能容纳的字的个数。
31. 8.16 厘米
32. （1） u>2f
【解析】由凸透镜成像原理，照相机是根据物距大于 2 倍焦距时，成倒立、缩小实像的原则制成的，此时像距处于 1 倍和 2 倍焦距之间。
（2） 120 J
【解析】相机重力 G=mg=0.24 kg×10 N/kg=2.4 N。
该相机在此过程中克服自身重力做的功 W=Gh=2.4 N×50 m=120 J。
（3） 8 A
【解析】由 P=UI 可得，该相机正常工作时的电流 I=PU=40 W5 V=8 A。
33. （1） 30 cm；110 cm
【解析】因物距是物体 AB 到凸透镜的距离，所以根据题意知物距为 30 cm，像距是像到凸透镜的距离，根据题意可以知道，像距是 O1Bʹ，则 O1Bʹ=20 cm+90 cm=110 cm。
（2）
【解析】由平面镜成像的特点物像关于镜面对称，分别作出 AʺBʺ 关于镜面的对称点 AʹBʹ 即为物体 AB 通过凸透镜所成的像。
（3） 螺纹透镜可对光源发出的光起会聚作用，能扩大聚光面积使成像更清晰。它对光的会聚作用与平凸透镜相同，但却薄得多，轻便得多。
