高中物理人教版 (新课标)选修33 电感和电容对交变电流的影响复习练习题

这是一份高中物理人教版 (新课标)选修33 电感和电容对交变电流的影响复习练习题，共5页。试卷主要包含了对于扼流圈的以下说法，正确的是等内容，欢迎下载使用。

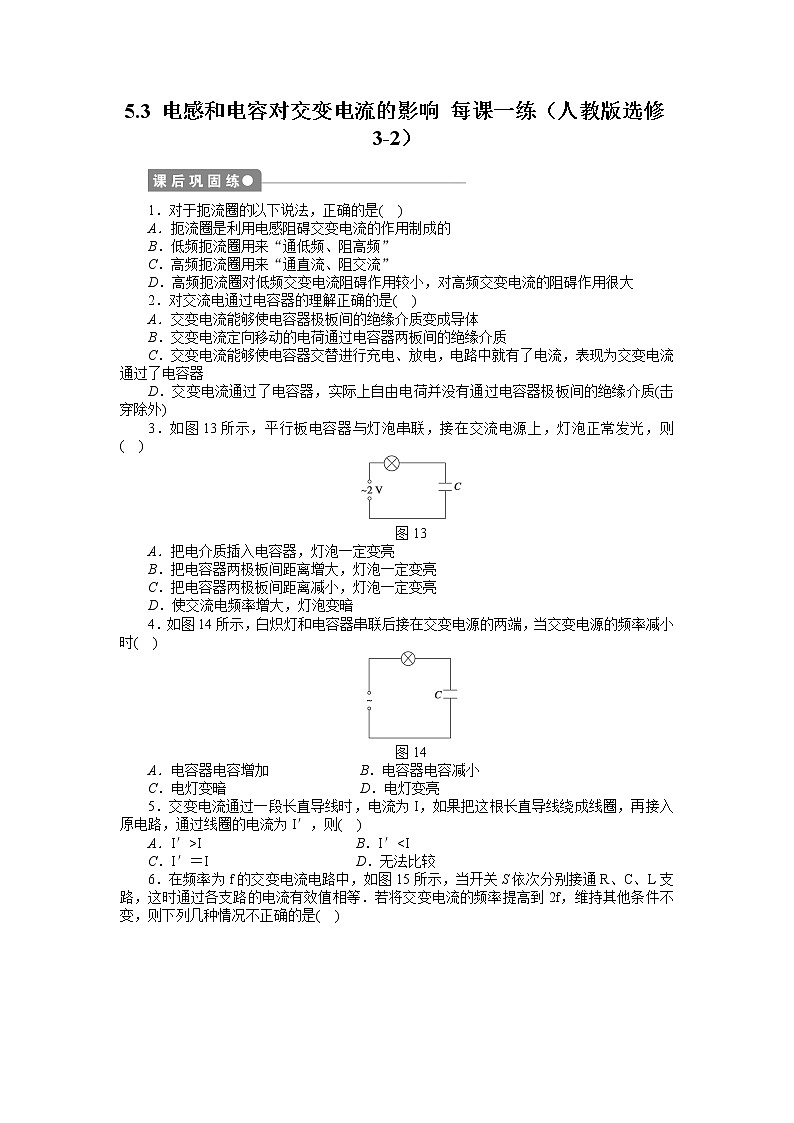

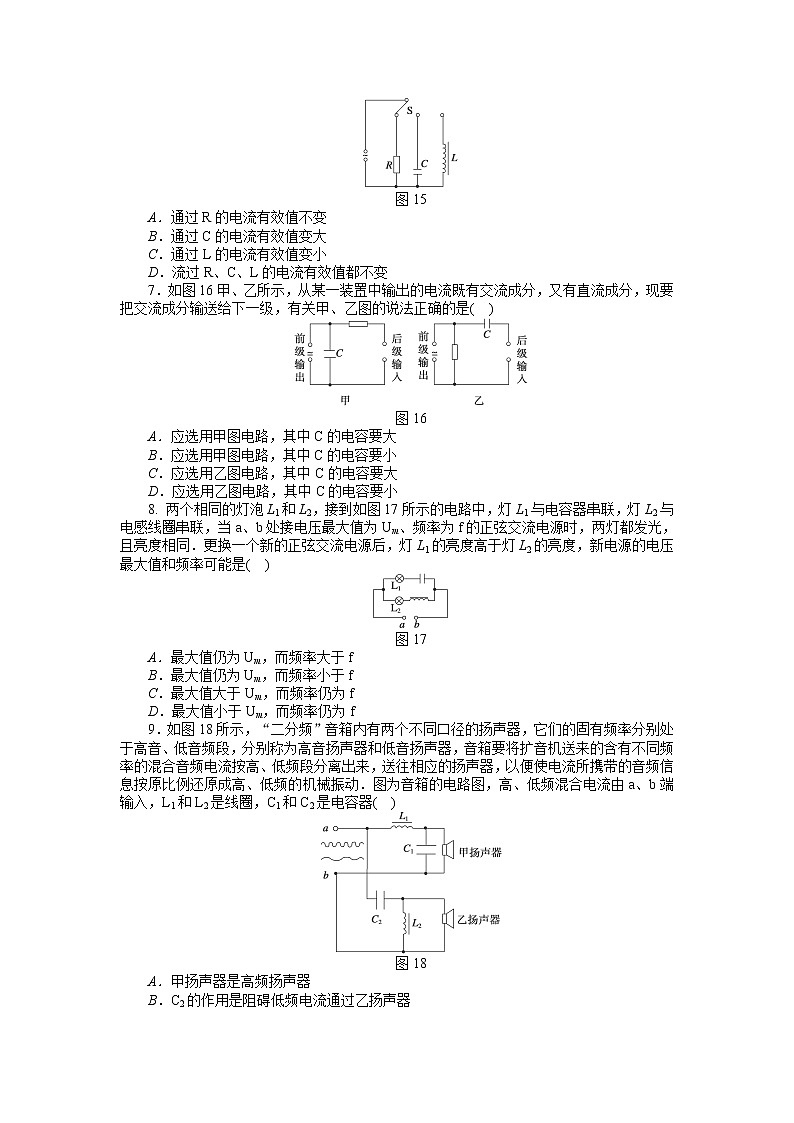

5.3 电感和电容对交变电流的影响 每课一练（人教版选修3-2） 1．对于扼流圈的以下说法，正确的是(  )A．扼流圈是利用电感阻碍交变电流的作用制成的B．低频扼流圈用来“通低频、阻高频”C．高频扼流圈用来“通直流、阻交流”D．高频扼流圈对低频交变电流阻碍作用较小，对高频交变电流的阻碍作用很大2．对交流电通过电容器的理解正确的是(  )A．交变电流能够使电容器极板间的绝缘介质变成导体B．交变电流定向移动的电荷通过电容器两板间的绝缘介质C．交变电流能够使电容器交替进行充电、放电，电路中就有了电流，表现为交变电流通过了电容器D．交变电流通过了电容器，实际上自由电荷并没有通过电容器极板间的绝缘介质(击穿除外)3．如图13所示，平行板电容器与灯泡串联，接在交流电源上，灯泡正常发光，则(  )图13A．把电介质插入电容器，灯泡一定变亮B．把电容器两极板间距离增大，灯泡一定变亮C．把电容器两极板间距离减小，灯泡一定变亮D．使交流电频率增大，灯泡变暗4．如图14所示，白炽灯和电容器串联后接在交变电源的两端，当交变电源的频率减小时(  )图14A．电容器电容增加             B．电容器电容减小C．电灯变暗                   D．电灯变亮5．交变电流通过一段长直导线时，电流为I，如果把这根长直导线绕成线圈，再接入原电路，通过线圈的电流为I′，则(  )A．I′>I                      B．I′<IC．I′＝I                     D．无法比较6．在频率为f的交变电流电路中，如图15所示，当开关S依次分别接通R、C、L支路，这时通过各支路的电流有效值相等．若将交变电流的频率提高到2f，维持其他条件不变，则下列几种情况不正确的是(  ) 图15A．通过R的电流有效值不变B．通过C的电流有效值变大C．通过L的电流有效值变小D．流过R、C、L的电流有效值都不变7．如图16甲、乙所示，从某一装置中输出的电流既有交流成分，又有直流成分，现要把交流成分输送给下一级，有关甲、乙图的说法正确的是(  )图16A．应选用甲图电路，其中C的电容要大B．应选用甲图电路，其中C的电容要小C．应选用乙图电路，其中C的电容要大D．应选用乙图电路，其中C的电容要小8. 两个相同的灯泡L1和L2，接到如图17所示的电路中，灯L1与电容器串联，灯L2与电感线圈串联，当a、b处接电压最大值为Um、频率为f的正弦交流电源时，两灯都发光，且亮度相同．更换一个新的正弦交流电源后，灯L1的亮度高于灯L2的亮度，新电源的电压最大值和频率可能是(  )图17A．最大值仍为Um，而频率大于fB．最大值仍为Um，而频率小于fC．最大值大于Um，而频率仍为fD．最大值小于Um，而频率仍为f9．如图18所示，“二分频”音箱内有两个不同口径的扬声器，它们的固有频率分别处于高音、低音频段，分别称为高音扬声器和低音扬声器，音箱要将扩音机送来的含有不同频率的混合音频电流按高、低频段分离出来，送往相应的扬声器，以便使电流所携带的音频信息按原比例还原成高、低频的机械振动．图为音箱的电路图，高、低频混合电流由a、b端输入，L1和L2是线圈，C1和C2是电容器(  )图18A．甲扬声器是高频扬声器B．C2的作用是阻碍低频电流通过乙扬声器C．L1的作用是阻碍低频电流通过甲扬声器D．L2的作用是减少通过乙扬声器的低频电流10．彩色电视机的电源输入端装有电源滤波器，其电路图如图19所示，主要元件是两个线圈L1、L2，它们的自感系数很大，F是保险丝，R是压敏电阻(正常情况下阻值很大，但电压超过设定值时，阻值会迅速减小，可以保护与其并联的元件)，C1、C2是电容器，S为电视机开关，某一次用户没有先关电视机(没有断开S)就拔掉电源插头，结果烧坏了图中的电路元件，可能被烧坏的元件是(  ) 图19A．R                    B．L1或L2C．C2                    D．C111．在收音机线路中，经天线接收下来的电信号既有高频成分又有低频成分，经放大后送给下一级，需要把低频成分和高频成分分开，只让低频成分输入给下一级，我们采用了如图20所示装置电路，其中代号a、b应选择的元件是(  )图20A．a是电容较大的电容器，b是低频扼流线圈B．a是电容较大的电容器，b是高频扼流线圈C．a是电容较小的电容器，b是高频扼流线圈D．a是电容较小的电容器，b是低频扼流线圈题 号1234567891011答 案           12．如图21所示，是一个判定AB之间电源性质的仪器，自感系数和电容都较大．若接通电源后只有绿灯亮，则AB之间是什么电源？若只有红灯亮或黄灯亮，AB之间电源又如何？图21     参考答案课后巩固练1．AD [低频扼流圈用来“通直流、阻交流”，对低频电流阻碍作用也很大，而高频扼流圈是对高频阻碍作用很大，对低频阻碍作用较小，用来“通低频，通直流，阻高频”．高频扼流圈的自感系数较小，低频扼流圈的自感系数较大．]2．CD [电流能“通过”电容器，并非电荷真的通过电容器两板间的电介质，而是交变电流交替对电容器充放电，电容器中并未有电荷通过，但电路中有了电流，表现为交变电流通过了电容器．]3．AC [在电容器中插入电介质或把电容器两极间距离减小，电容C增大，容抗减小，电流增加，灯泡变亮；当频率增加时，容抗减小，灯泡也变亮；把电容器两板间的距离增大，将使电容器C减小，容抗增加，灯泡将变暗．]4．C [电容器的电容是由电容器本身的特性所决定的，与外加的交变电源的频率无关，故选项A和B是错误的，当交变电源的频率减小时，电容器充放电的速度减慢，电容器的容抗增大，电流减小，电灯变暗，故C对，D错．]5．B [当交变电流通过长直导线时，对交变电流的阻碍作用相当于一个电阻器，当导线绕成线圈后，就成了一个电感器，电流除受电阻的阻碍作用外，还受到电感器的阻碍作用，电流减小．]6．D [电阻对交变电流阻碍作用的大小与电流的频率无关，因此，通过电阻的电流的有效值不变．电感对交变电流阻碍作用的大小用感抗表示，线圈的自感系数越大，电流的频率越高，自感电动势就越大，即线圈对电流的阻碍作用就越大，感抗也就越大，因此，通过电感的电流有效值变小．电容器对交变电流阻碍作用的大小用容抗表示，电容一定时，在相同的电压下电容器容纳的电荷一定，频率越高，充、放电的时间越短，充、放电的电流越大，容抗越小，因此，通过电容器的电流有效值变大．]7．C [电容器在电路中要起到“隔直流、通交流”的作用，应选乙图电路．要使交流成分都顺利通过电容器而输送到下一级，则电容器的容抗要小，容抗与电容成反比，故C的电容要大．]8．A [电压最大值不变，则其有效值也不变，当频率变大时，容抗变小，感抗变大，故L1变亮，L2变暗，即灯L1的亮度高于灯L2的亮度，A项正确，B项错误；若最大值大于Um，频率不变，容抗、感抗均不变，故L1、L2的亮度都增大，但亮度相同，C项错误，同理知D项错误．]9．BD [这是一个实际应用问题，考查对电感、电容在高频、低频同时存在的电路中的综合作用．只要抓住基础知识点，就可进行综合分析．电路中的电感和电容作用可以简单概括为：电感——通直流，阻交流，通低频，阻高频；电容——通交流，隔直流，通高频，阻低频．]10．BC [由于L1和L2的自感作用，R，C2，L2，L1所构成的闭合回路中产生较大的电流，C2，L1，L2可能烧坏，而C1与R元件并联，由于R的保护C1不会烧坏，选B、C.]11．C [电容器具有通高频、阻低频的作用，这样的电容器电容应较小．电感线圈在该电路中要求做到通低频、阻高频，所以它是一个高频扼流圈(自感系数较小的电感线圈)．]12．绿灯亮AB间接交流；红灯亮AB间接直流且A端为正极，黄灯亮AB间接直流且B端为正极．解析 由于电容器C具有隔直流的特性，故只有绿灯亮时AB之间必是交流电源，至于此时为什么红灯和黄灯不亮，则是由于线圈L具有阻交流的作用．当AB之间接入直流电时，绿灯不亮是显见的，此时红灯亮还是黄灯亮，则必须考虑二极管D1和D2的单向导电性．故AB间接交变电流时，绿灯亮；AB间接直流电且A端是正极时红灯亮；AB间接直流电且B端是正极时黄灯亮．
