参考答案与试题解析
1．【解答】解：由电路分析得，两灯并联，A2测量的为L2中电流，A1测总电流，
设L2中电流为I，则L1中的电流为2I，则由并联电路的特点可知总电流为3I，故两电流表的示数之比为3：1。
故选：B。
2．【解答】解：根据电路图可知，两灯并联，Ia、Id为干路电流，Ib、Ic是两条支路的电流；
AB、因并联电路中干路电流等于各支路电流之和，所以可得Ia＝Ib+Ic，则Ia＞Ib，Ia＞Ic，故AB错误；
C、由于a、d两点都在干路上，则Ia＝Id，故C正确；
D、由于两个小灯泡的规格不同（即电阻不同），则根据并联电路中各支路两端的电压相等和欧姆定律可得：Ib≠Ic；故D错误。
故选：C。
3．【解答】解：因为串联电路中电流处处相等，所以通过两个灯泡的电流一样大。
故选：C。
4．【解答】解：由题知，两个灯串联在电路中，
因为串联电路的电流处处相等，所以通过两灯的电流相等。
故选：C。
5．【解答】解：由于两灯串联在电路中，所以通过两灯泡的电流相同，已知通过L1的电流为0.2A，则通过L2的电流也为0.2A；
开关闭合后，灯泡L1较暗，灯泡L2较亮，说明前者的实际功率较小。
故选：C。
6．【解答】解：由题意可知，三个电流表读数分别为A1为0.3A，A2为0.15A，A3为0.45A，
因串联电路中各处的电流相等，且三电流表的示数不相等，
所以，两灯泡应并联，而不是串联，故D错误；
因并联电路中干路电流等于各支路电流之和，且IA3＝IA1+IA2，
所以，电流表A3应位于干路，故C错误；
由IA1≠IA2可知，两灯泡的规格不相同，且A1、A2分别与两灯泡串联，故A正确、B错误。
故选：A。
7．【解答】解：因两电阻串联，串联电路中，电流处处相等，故通过A的电流和通过B的电流相同。
故选：C。
8．【解答】解：由电路图可知，两灯泡串联，A、B、C是串联电路中的三个点，
因为串联电路中各处的电流相等，所以A、B、C三处的电流相等，即IA＝IB＝IC。
故选：C。
9．【解答】解：由I＝可得，电阻R1两端的电压：
U1＝I1R1＝0.4A×4Ω＝1.6V，
因为两电阻并联，所以电阻R2两端的电压U2＝U1＝1.6V，
通过R2的电流：
I2＝＝＝0.2A。
因并联电路中干路电流等于各支路电流之和，则通过干路的电流I＝I1+I2＝0.4A+0.2A＝0.6A。
故选：B。
10．【解答】解：由图可知，灯泡L1和L2并联，电流表A测量干路电流，A1测量L1电流，根据并联电路电流规律，通过灯泡L2的电流为I2＝I﹣I1＝0.4A﹣0.1A＝0.3A；
故ABD不符合题意，C符合题意。
故选：C。
11．【解答】解：
由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，
则干路电流I＝2.20A，通过L2的电流I2＝0.50A，
因为并联电路中干路电流等于各支路电流之和，
所以通过L1的电流：I1＝I﹣I2＝2.20A﹣0.50A＝1.70A，故ACD错误，B正确。
故选：B。
12．【解答】解：
由图知，两灯泡并联，A1的示数是0.1A，通过小灯泡L2的电流是0.4A，电流表A测干路电流，
因并联电路中干路电流等于各支路电流之和，
所以电流表A的示数：IA＝I1+I2＝0.1A+0.4A＝0.5A。
故选：A。
13．【解答】解：由图知，三盏灯泡并联，A1测通过三盏灯的电流和，A2测通过L2和L3的电流，A3测通过L3的电流；
则灯L2的电流IL2＝I2﹣I3，
灯L1的电流IL1＝I1﹣IL2﹣I3＝I1﹣（I2﹣I3）﹣I3＝I1 ﹣I2 。
故选：A。
14．【解答】解：由电路图可知，两灯泡并联，电流表A2测干路电流，A1测R2支路的电流，
因为并联电路干路中的电流等于各支路电流之和，且两指针的位置相同，
所以A2的量程为0～3A，分度值为0.1A，干路电流I＝1.8A，
A2的量程为0～0.6A，分度值为0.02A，通过R2支路的电流I2＝0.36A，
所以通过R1的电流I1＝I﹣I2＝1.8A﹣0.36A＝1.44A。
故选：D。
15．【解答】解：由图可知，闭合S时，L1、L2并联，电流表A1测量干路中的电流，电流表A2测量灯泡L2中的电流，
由并联电路的电流特点可知，A1的示数应大于A2的示数，而两电流表指针均指在如图乙所示位置，所以电流表A1选择的量程为0～3A，其分度值为0.1A，则电流表A1的读数为1.8A，即干路电流I＝1.8A，
电流表A2选择的量程为0～0.6A，其分度值为0.02A，则电流表A2的读数为0.36A，即通过L2的电流I2＝0.36A；
由并联电路电流的规律可得，通过L1的电流为：I1＝I﹣I2＝1.8A﹣0.36A＝1.44A。
故选：B。
16．【解答】解：
（1）电流表应串联在被测电路中；若要测量干路电流，则电流表应接在甲图中的C点。
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，即电流表的指针反向偏转，原因是：电流表的正负接线柱接反了；
在排除故障后，电流表的示数如图丙所示，电流表选用小量程，分度值为0.02A，则电流表的示数为0.24A；
（3）由实验数据可知，通过两支路的电流相等，说明选用灯泡的规格相同，只做了一次实验就得出结论，实验次数太小，结论有偶然性。
（4）如果在实验中，电流表接入了0～3A量程，却错把读数按0～0.6A量程读成0.18A，
因指针在同一位置时，大量程示数是小量程示数的5倍，则实际电流为：0.18A×5＝0.9A。
故答案为：（1）串联；C；（2）电流表的正负接线柱接反了；0.24A；（3）①选用灯泡的规格相同；②实验次数太小；（4）0.9。
17．【解答】解：（1）根据电路图可知，两灯并联，A1测量L1的电流，且选择的是小量程，所以其示数是0.48A；A2测量L2的电流，也是选择的小量程，其示数是0.52A，故A3测量干路电流，据并联电路电流的规律可知，此时干路电流是：0.48A+0.52A＝1A，所以A3用大量程测量，S控制整个电路，连接如图所示：
（2）电流表A1的量程为0～0.6A，分度值为0.02A，此时示数为0.48A，故通过L1的电流为0.48A；
A2量程为0～0.6A，分度值为0.02A，此时示数为0.52A，根据并联电路电流特点：干路电流等于各支路电流之和，则A3示数为0.48A+0.52A＝1A，选0～3A量程，指针位置如图所示。
把实验的项目设计成列，把实验的次数设计成行，如图所示：
（3）据课本可知，并联电路中，干路电流等于各个支路电流之和；
（4）为了使实验结论更具有普遍性，应该：更换不同规格灯泡重复上述步骤多次，得到普遍规律；
故答案为：（1）见上图；（2）见上表；见上图；（3）并联电路中，干路电流等于各个支路电流之和；（4）更换不同规格灯泡重复上述步骤多次，得到普遍规律；
18．【解答】解：由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，
因并联电路中干路电流等于各支路的电流之和，
所以，通过灯L2的电流：
I2＝I﹣I1＝0.5A﹣0.1A＝0.4A。
故答案为：L1；干路；0.4。
19．【解答】解：由电路图可知，三灯泡并联，电流表A测干路电流，电流表A1测L2和L3支路的电流之和，电流表A2测L1和L2支路的电流之和；
根据并联电路电流规律可得：
I1+I2+I3＝1.5A﹣﹣﹣﹣①
I2+I3＝0.8A﹣﹣﹣﹣②
I1+I2＝1.2A﹣﹣﹣﹣③
由①②解得，I1＝0.7A；
把I1＝0.7A代入③得：I2＝0.5A，
把I2＝0.5A代入②得：I3＝0.3A。
故选：BC。
20．【解答】解：（1）在连接电路时，开关应处于断开状态，电流表应串联在被测电路中。若要测量干路电流，故电流表应接在甲图中的C；
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，即电流表指针反向偏转，原因是：电流表正负接线柱接反；
在排除故障后，电流表的示数如图丙所示，图中电流表选用小量程，分度值为0.02A，则电流表的示数为0.24A；
（3）为得出普遍性的结论，要用不同规格的灯泡多次测量，原实验中用规格相同的灯泡，只测量了一组数据，结论有偶然性。
故答案为：（1）断开，串联，C；（2）正、负接线柱接反了；0.24A；
（3）①选用了规格完全相同的小灯泡；只测量了一组数据。课 时

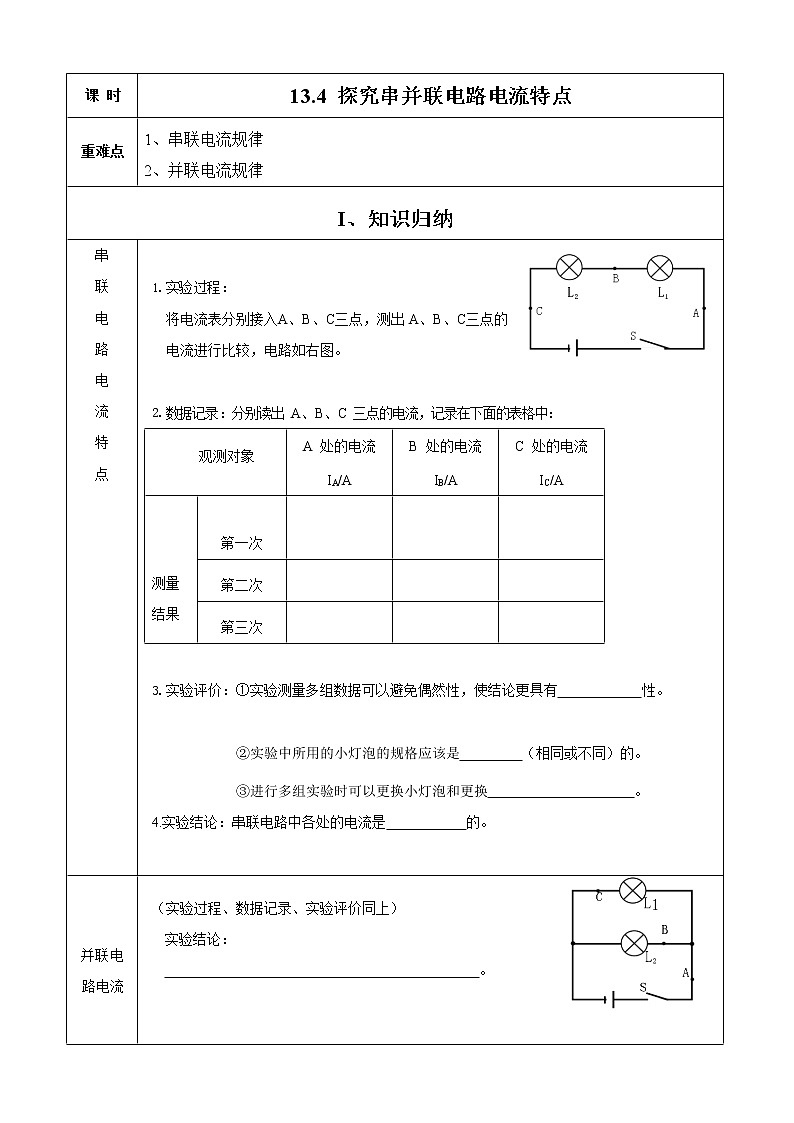

13.4 探究串并联电路电流特点
重难点
1、串联电流规律
2、并联电流规律
I、知识归纳
串
联
电
路
电
流
特
点
实验过程：
将电流表分别接入 A、B、C 三点，测出A、B、C 三点的电流进行比较，电路如右图。
数据记录：分别读出 A、B、C 三点的电流，记录在下面的表格中：
观测对象
A 处的电流
IA/A
B 处的电流
IB/A
C 处的电流
IC/A
测量结果
第一次
第二次
第三次
实验评价：①实验测量多组数据可以避免偶然性，使结论更具有 性。
②实验中所用的小灯泡的规格应该是 （相同或不同）的。
③进行多组实验时可以更换小灯泡和更换 。4.实验结论：串联电路中各处的电流是 的。
并联电路电流
（实验过程、数据记录、实验评价同上）
实验结论：
。

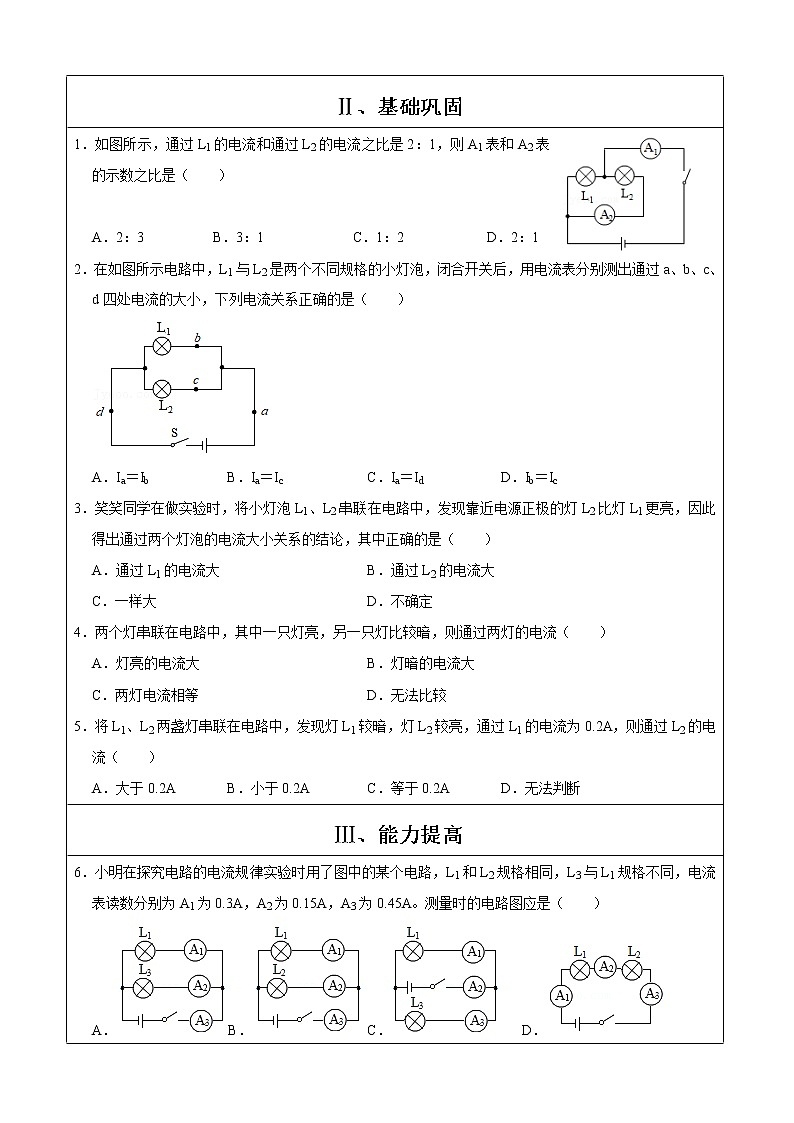

Ⅱ、基础巩固
1．如图所示，通过L1的电流和通过L2的电流之比是2：1，则A1表和A2表的示数之比是（ ）
A．2：3B．3：1C．1：2D．2：1
2．在如图所示电路中，L1与L2是两个不同规格的小灯泡，闭合开关后，用电流表分别测出通过a、b、c、d四处电流的大小，下列电流关系正确的是（ ）
A．Ia＝IbB．Ia＝IcC．Ia＝IdD．Ib＝Ic
3．笑笑同学在做实验时，将小灯泡L1、L2串联在电路中，发现靠近电源正极的灯L2比灯L1更亮，因此得出通过两个灯泡的电流大小关系的结论，其中正确的是（ ）
A．通过L1的电流大B．通过L2的电流大
C．一样大D．不确定
4．两个灯串联在电路中，其中一只灯亮，另一只灯比较暗，则通过两灯的电流（ ）
A．灯亮的电流大B．灯暗的电流大
C．两灯电流相等D．无法比较
5．将L1、L2两盏灯串联在电路中，发现灯L1较暗，灯L2较亮，通过L1的电流为0.2A，则通过L2的电流（ ）
A．大于0.2AB．小于0.2AC．等于0.2AD．无法判断
Ⅲ、能力提高
6．小明在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表读数分别为A1为0.3A，A2为0.15A，A3为0.45A。测量时的电路图应是（ ）
A．B．C．D．

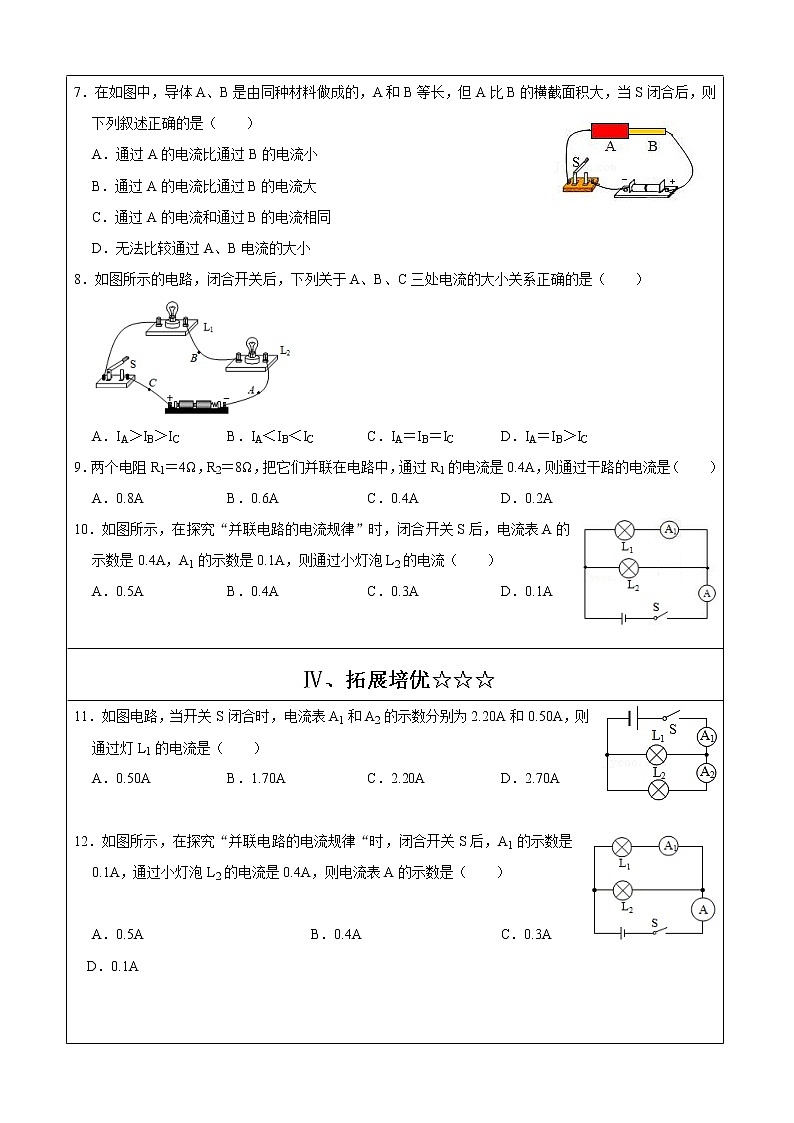

7．在如图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，则下列叙述正确的是（ ）
A．通过A的电流比通过B的电流小
B．通过A的电流比通过B的电流大
C．通过A的电流和通过B的电流相同
D．无法比较通过A、B电流的大小
8．如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（ ）
A．IA＞IB＞ICB．IA＜IB＜ICC．IA＝IB＝ICD．IA＝IB＞IC
9．两个电阻R1＝4Ω，R2＝8Ω，把它们并联在电路中，通过R1的电流是0.4A，则通过干路的电流是（ ）
A．0.8AB．0.6AC．0.4AD．0.2A
10．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A1的示数是0.1A，则通过小灯泡L2的电流（ ）
A．0.5AB．0.4AC．0.3AD．0.1A
Ⅳ、拓展培优☆☆☆
11．如图电路，当开关S闭合时，电流表A1和A2的示数分别为2.20A和0.50A，则通过灯L1的电流是（ ）
A．0.50AB．1.70AC．2.20AD．2.70A
12．如图所示，在探究“并联电路的电流规律“时，闭合开关S后，A1的示数是0.1A，通过小灯泡L2的电流是0.4A，则电流表A的示数是（ ）
A．0.5AB．0.4AC．0.3AD．0.1A
13．如图所示电路，三个不相同的小灯泡接在同一电路中，电流表A1、A2、A3的示数分别为I1、I2、I3，则灯L1的电流是（ ）
A．I1 ﹣I2B．I1 ﹣I2 ﹣I3C．I1D．I2
14．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电阻R1和R2中的电流分别为（ ）
A．0.36A 1.8A B．0.28A 1.8A
C．0.36A 1.44A D．1.44A 0.36A
15．图甲的电路中，闭合开关S，若两电流表的指针均指在图乙的位置，则通过灯L1和L2的电流大小分别是（ ）
A．1.8A；0.36A B．1.44A；0.36A
C．0.36A；1.8A D．0.36A；1.44A
Ⅴ、思维风暴
16．在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）电流表应 （填“串联”或“并联”）在被测电路中。若要测量干路电流，则电流表应接在甲图中的 点。
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是 ；在排除故障后，电流表的示数如图丙所示，则电流表的示数为 。
（3）下表是小亮同学在实验中用两盏规格相同的灯泡得出的实验数据，他由此得到的结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小亮的探究过程的两点不妥之处：
A点电流IA
B点电流IB
C点电流IC
0.16A
0.16A
0.32A
① ； ② 。
（4）如果在实验中，电流表接入了0～3A量程，却错把读数按0～0.6A量程读成0.18A，则实际电流的是 A。
17．在研究并联电路的电流规律时，某次实验所用的实验器材如图1所示，请根据要求完成下列任务：
（1）按照图2所示的电路图，以笔画线代替导线，完成图1的电路连接。
（2）设计一个记录实验数据的表格，某次实验时，电流表A1、A2的示数如图3所示，如不计实验误差，请在图4中标出此时电流表A3的指针位置，并将本次实验数据填入表中。
（3）分析实验中各电流表的读数，可知并联电路中电流的关系是： 。
为了使实验结论更具有普遍性，你的做法是： 。
18．如图所示电路，电流表A1测量的是通过灯 的电流，电流表A2测量的是通过 的电流，如果A1、A2的示数分别是0.1A、0.5A，则通过灯L2的电流大小为 A。
19．如图所示，已知电流表A的示数为1.5A，电流表A1的示数为0.8A，电流表A2的示数为1.2A，有关通过L1的电流的大小说法正确的是（ ）
A．通过L1的电流的大小为0.3A
B．通过L1的电流的大小为0.7A
C．通过L2的电流的大小为0.5A
D．通过L3的电流的大小为0.5A
20．在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）在连接电路时，开关应处于 状态，电流表应 （填“串联”或“并联”）在被测电路中。若要测量干路电流，则电流表应接在甲图中的 点。
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是 ；在排除故障后，电流表的示数如图丙所示，则电流表的示数为 。
（3）下表是小亮同学在实验中用两盏规格相同的灯泡得出的实验数据，他由此得到的结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小亮的探究过程中的两点不妥之处：
A点的电流IA
B点的电流IB
C点的电流IC
0.16A
0.16A
0.32A
① ；
② 。
实验次数
电流表 A1 的示数
I1/A
电流表 A2的示数
I2/A
电流表 A3 的示数
I3/A
1
0.48
0.52
1.00
2
3
