物理第2节 电阻评课课件ppt

这是一份物理第2节 电阻评课课件ppt，共29页。PPT课件主要包含了复习提问，新课教学，实验思想，设计方案，材料不同电阻不同，电阻定律，电流方向，材料相同，厚度相同，两个导体等内容，欢迎下载使用。

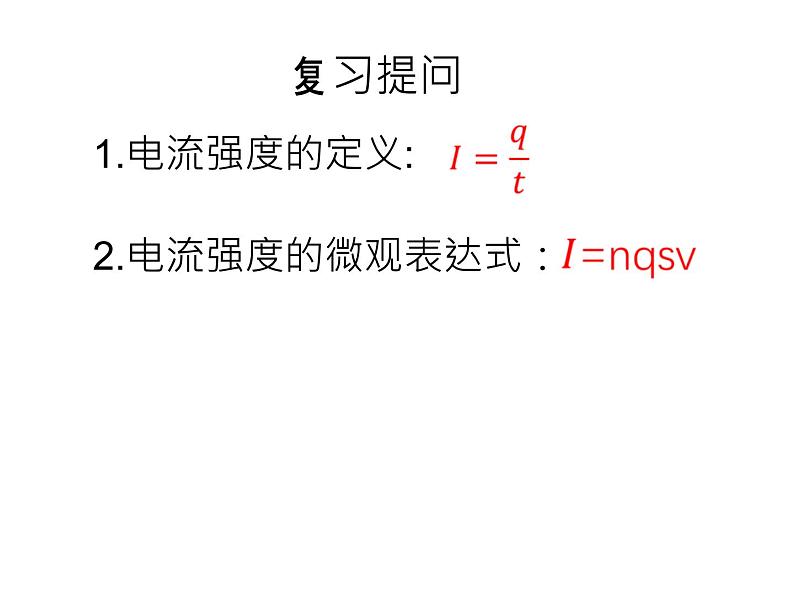

1.电流强度的定义:2.电流强度的微观表达式：

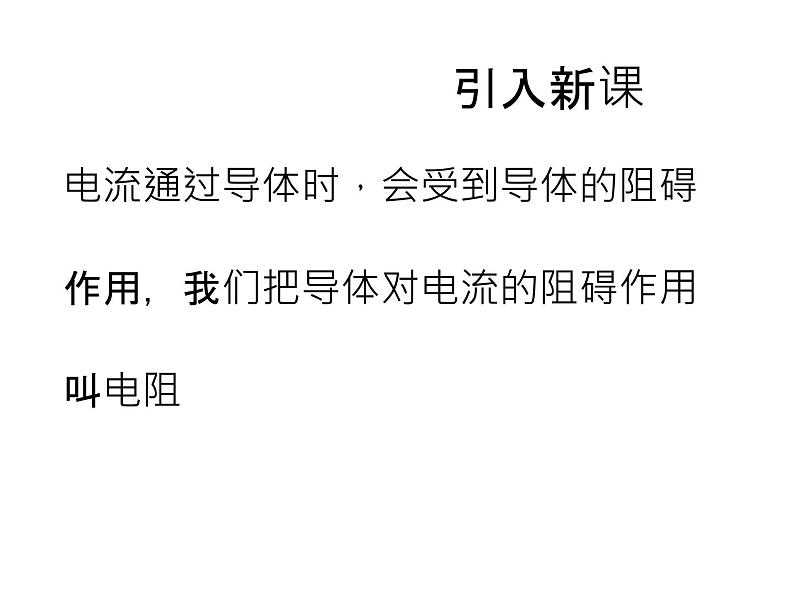

引入新课
电流通过导体时，会受到导体的阻碍作用，我们把导体对电流的阻碍作用叫电阻

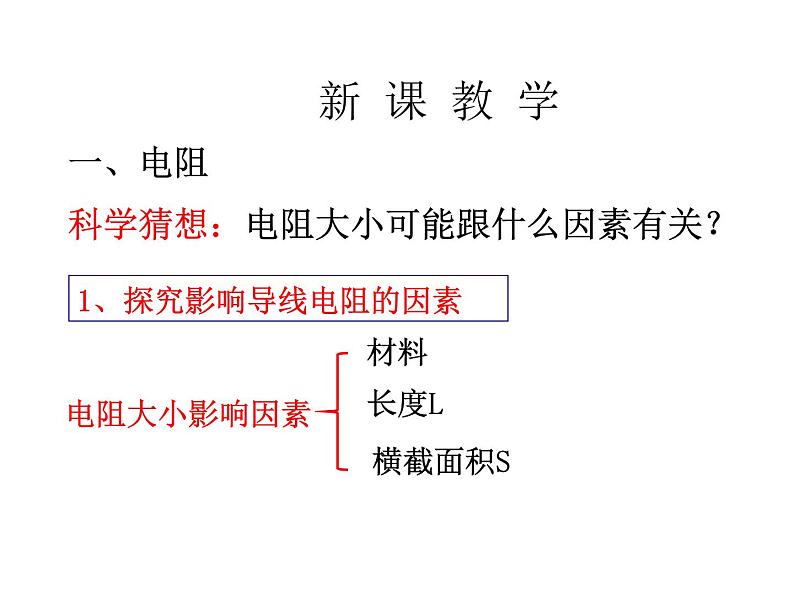

科学猜想：电阻大小可能跟什么因素有关？
1、探究影响导线电阻的因素

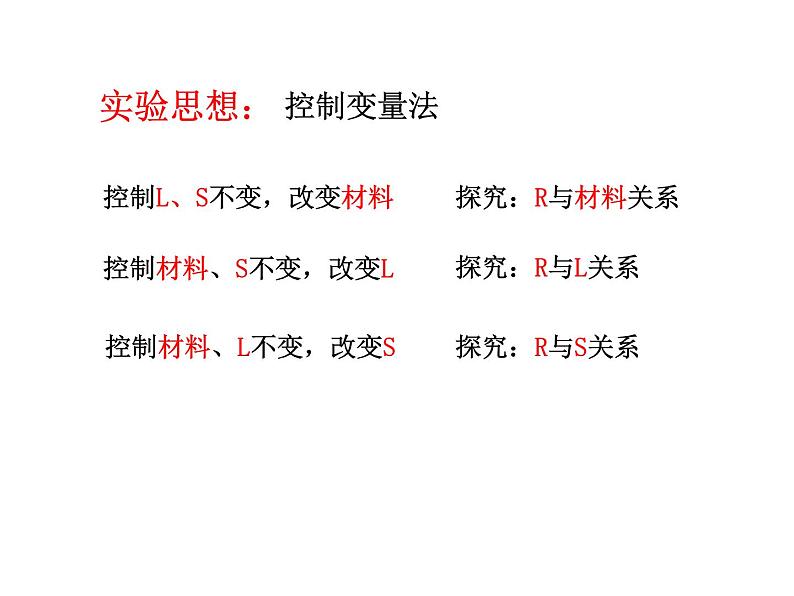

控制材料、S不变，改变L
控制材料、L不变，改变S
控制L、S不变，改变材料

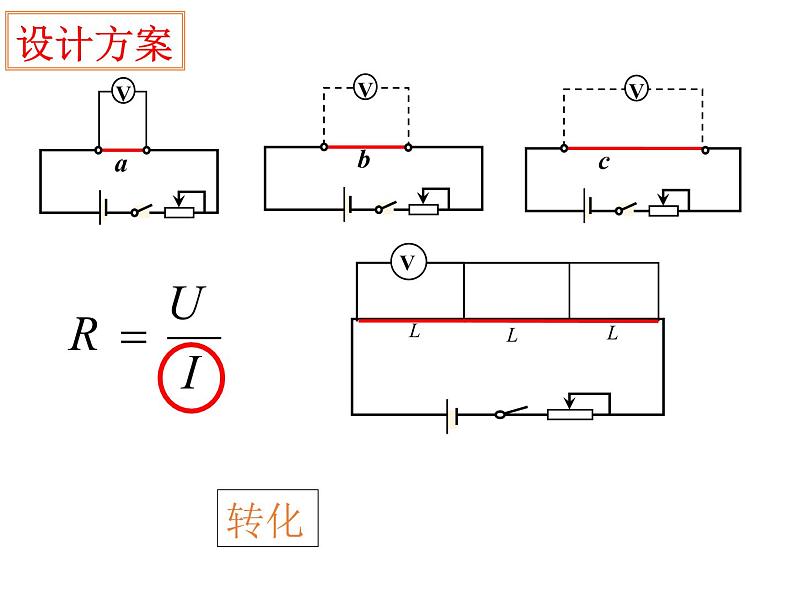

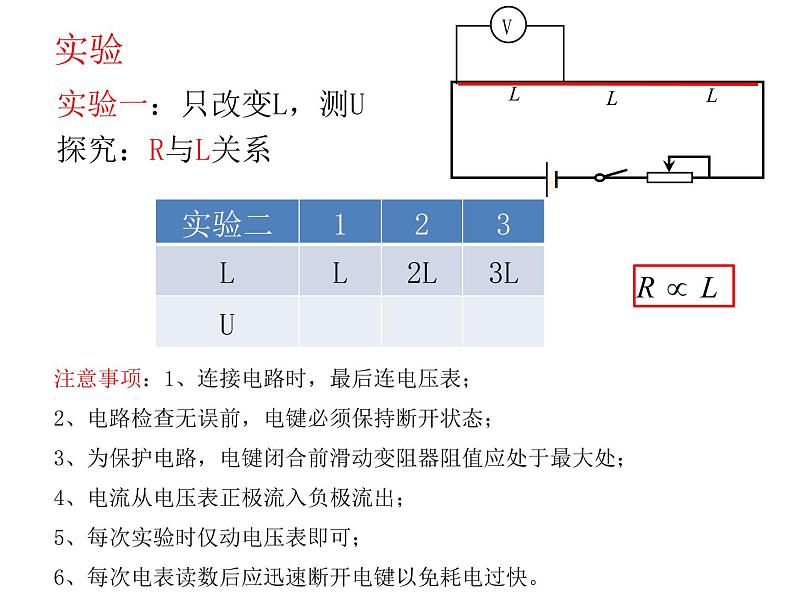

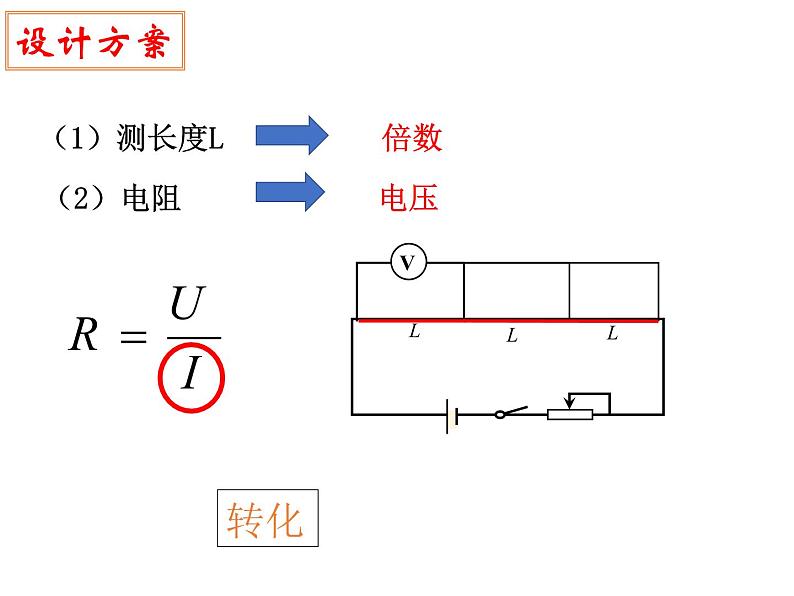

实验一：只改变L，测U
注意事项：1、连接电路时，最后连电压表；2、电路检查无误前，电键必须保持断开状态；3、为保护电路，电键闭合前滑动变阻器阻值应处于最大处；4、电流从电压表正极流入负极流出；5、每次实验时仅动电压表即可；6、每次电表读数后应迅速断开电键以免耗电过快。
实验二：只改变S，测U
实验三：只改变材料，测U
大量实验数据表明不同材料K值不同
同种材料的导体,其电阻R与它的长度L成正比,与它的横截面积S成反比;导体电阻与构成它的材料有关
这两个导体的电阻有什么样的关系？
物理意义：电阻率是反映材料导电性能的物理量。单位：欧·米（Ω·m)大小与导线温度有关。
热敏电阻 光敏电阻
例 题 透 析
例1.两根完全相同的金属导线A和B，如果把其中的一根A均匀拉长到原来的两倍，把另一根导线对折后绞合起来，则它们的电阻之比为多少？
例2．(多选)下列说法中正确的是(　　) A．据R＝U/I可知，当加在电阻两端的电压变为原来的2倍时，导体的电阻也变为原来的2倍B．据R＝U/I可知，通过导体的电流改变时，加在电阻两端的电压也改变，但导体的电阻不变C．据ρ＝RS/l可知，导体的电阻率与导体的电阻和横截面积的乘积RS成正比，与导体的长度l成反比D．导体的电阻率与导体的长度l、横截面积S、导体的电阻R均无关
课 堂 训 练
【解析】　导体的电阻率由材料本身决定，并随温度的变化而变化，但并不都是随温度的升高而增大，则A、B、C错误．若导体温度升高时，电阻增大，又不考虑体积和形状的变化，其原因就是电阻率随温度的升高而增大，则D正确
2．如图 所示，厚薄均匀的矩形金属薄片边长ab＝2bc，当将A与B接入电路或将C与D接入电路中时电阻之比RAB∶RCD为(　)
A．1∶4 B．1∶2 C．2∶1 D．4∶1
【解析】　设沿AB方向横截面积为S1，沿CD方向横截面积为S2，则有 ，
CD接入电路时电阻为
3．金属铂的电阻值对温度的高低非常“敏感”，下列I­U图象中能表示金属铂电阻情况的图象是(　　)
【解析】　在I­-U图象中，图象的斜率表示电阻的倒数，由于铂的电阻率随温度的升高而变大，故I­-U图象中图线的斜率应减小．因此能反映金属铂电阻情况的图象为C.
【解析】：把一根长导线截成等长的三段，则每段的电阻都是原来的1/3，但是电阻率是不变的，选项A错误；只有金属材料的电阻率随温度的升高而增大，有的材料的电阻率随温度升高而减小，选项B错误；纯金属的电阻率较合金的电阻率小，选项C正确；电阻率是反映材料导电性能好坏的物理量，同等长度和截面积的导体，电阻率越大的导体对电流的阻碍作用越大，选项D错误；故选C.
5、甲乙两根保险丝均由同种材料制成,直径分别是d1=0.5mm和d2=1mm,熔断电流分别为2.0A和6.0A,把以上两根保险丝各取等长一段并联后再接入电路中,允许通过的最大电流是多少？
