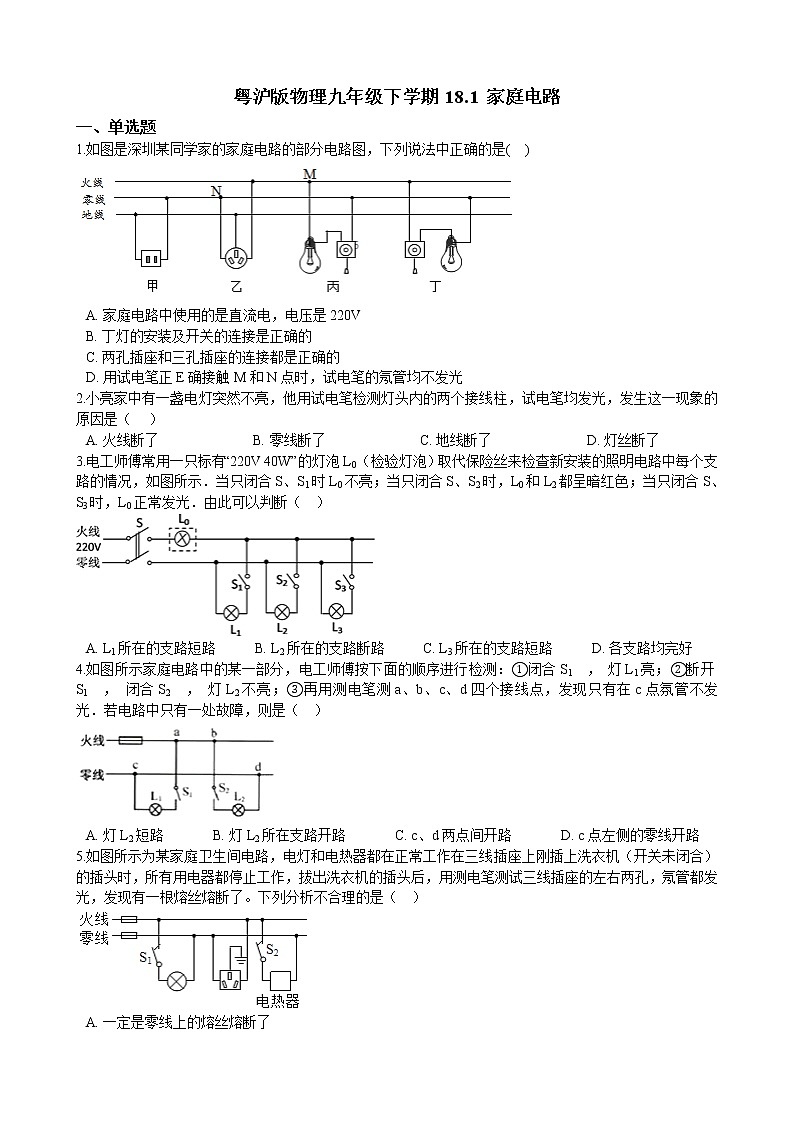

1.如图是深圳某同学家的家庭电路的部分电路图，下列说法中正确的是( )
A. 家庭电路中使用的是直流电，电压是220V
B. 丁灯的安装及开关的连接是正确的
C. 两孔插座和三孔插座的连接都是正确的
D. 用试电笔正E确接触M和N点时，试电笔的氖管均不发光
2.小亮家中有一盏电灯突然不亮，他用试电笔检测灯头内的两个接线柱，试电笔均发光，发生这一现象的原因是（ ）
A. 火线断了 B. 零线断了 C. 地线断了 D. 灯丝断了
3.电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光．由此可以判断（ ）
A. L1所在的支路短路 B. L2所在的支路断路 C. L3所在的支路短路 D. 各支路均完好
4.如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1 ， 灯L1亮；②断开S1 ， 闭合S2 ， 灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光．若电路中只有一处故障，则是（ ）
A. 灯L2短路 B. 灯L2所在支路开路 C. c、d两点间开路 D. c点左侧的零线开路
5.如图所示为某家庭卫生间电路，电灯和电热器都在正常工作在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（ ）
A. 一定是零线上的熔丝熔断了
B. 断开S1、S2 ， 再用测电笔检测三线插座的左右两孔，氖管都发光
C. 只断开S1 ， 再用测电笔检测开关S1的两个接线柱，氖管都发光
D. 只断开S2 ， 再用测电笔检测开关S1的两个接线柱，氖管都发光

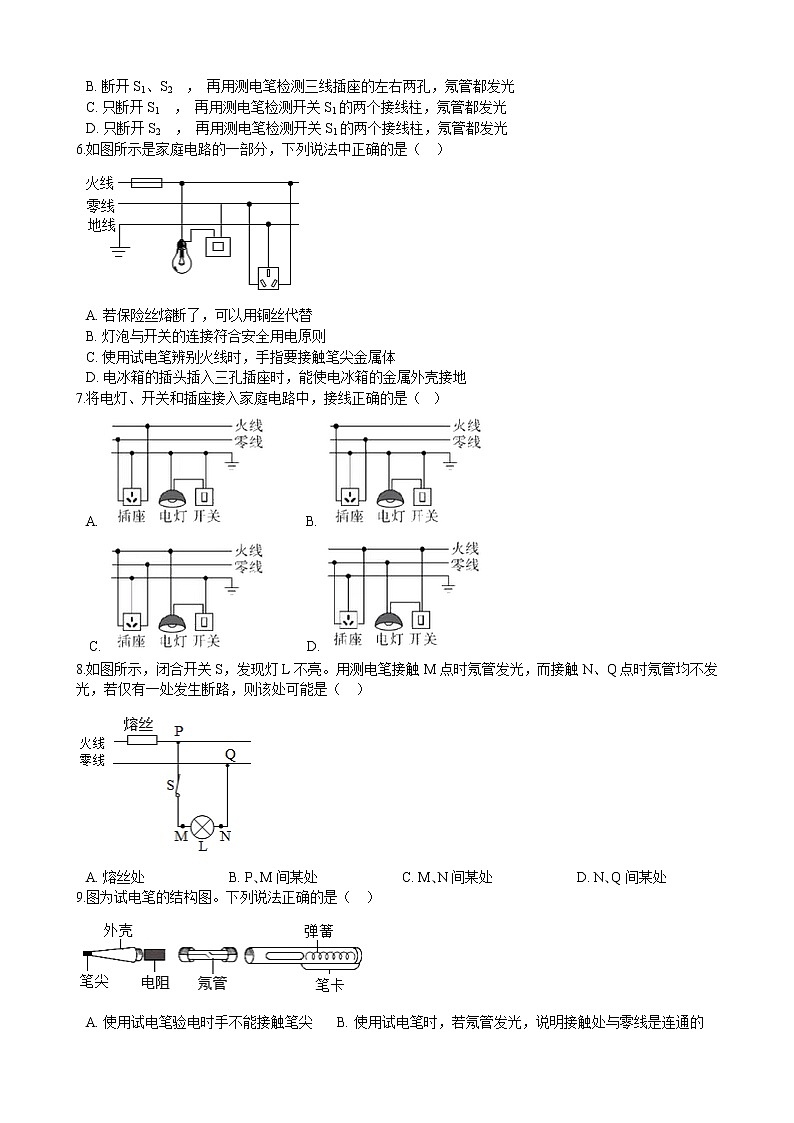

6.如图所示是家庭电路的一部分，下列说法中正确的是（ ）
A. 若保险丝熔断了，可以用铜丝代替
B. 灯泡与开关的连接符合安全用电原则
C. 使用试电笔辨别火线时，手指要接触笔尖金属体
D. 电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地
7.将电灯、开关和插座接入家庭电路中，接线正确的是（ ）
A. B.
C. D.
8.如图所示，闭合开关S，发现灯L不亮。用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光，若仅有一处发生断路，则该处可能是（ ）
A. 熔丝处 B. P､M间某处 C. M､N间某处 D. N､Q间某处
9.图为试电笔的结构图。下列说法正确的是（ ）
A. 使用试电笔验电时手不能接触笔尖 B. 使用试电笔时，若氖管发光，说明接触处与零线是连通的
C. 使用试电笔验电时手不要接触笔卡 D. 试电笔外壳是导体

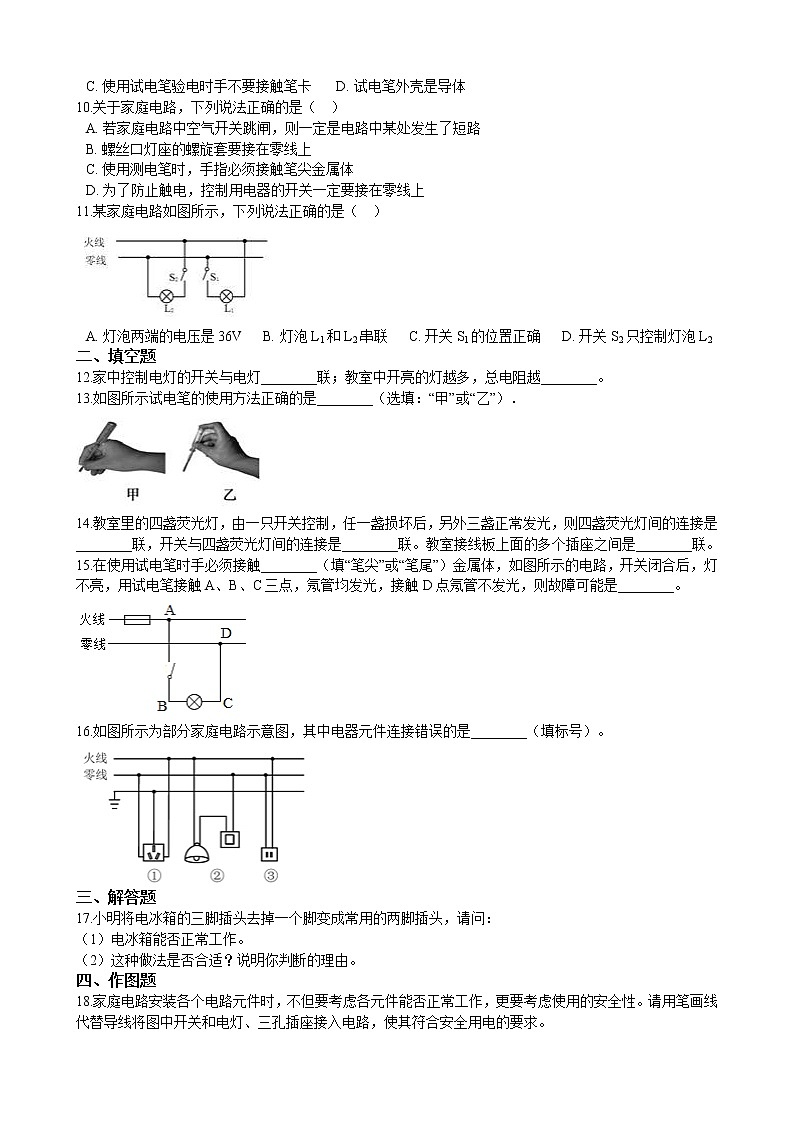

10.关于家庭电路，下列说法正确的是（ ）
A. 若家庭电路中空气开关跳闸，则一定是电路中某处发生了短路
B. 螺丝口灯座的螺旋套要接在零线上
C. 使用测电笔时，手指必须接触笔尖金属体
D. 为了防止触电，控制用电器的开关一定要接在零线上
11.某家庭电路如图所示，下列说法正确的是（ ）
A. 灯泡两端的电压是36V B. 灯泡L1和L2串联 C. 开关S1的位置正确 D. 开关S2只控制灯泡L2
二、填空题
12.家中控制电灯的开关与电灯________联；教室中开亮的灯越多，总电阻越________。
13.如图所示试电笔的使用方法正确的是________（选填：“甲”或“乙”）．
14.教室里的四盏荧光灯，由一只开关控制，任一盏损坏后，另外三盏正常发光，则四盏荧光灯间的连接是________联，开关与四盏荧光灯间的连接是________联。教室接线板上面的多个插座之间是________联。
15.在使用试电笔时手必须接触________（填“笔尖”或“笔尾”）金属体，如图所示的电路，开关闭合后，灯不亮，用试电笔接触A、B、C三点，氖管均发光，接触D点氖管不发光，则故障可能是________。
16.如图所示为部分家庭电路示意图，其中电器元件连接错误的是________（填标号）。
三、解答题
17.小明将电冰箱的三脚插头去掉一个脚变成常用的两脚插头，请问：
（1）电冰箱能否正常工作。
（2）这种做法是否合适？说明你判断的理由。
四、作图题
18.家庭电路安装各个电路元件时，不但要考虑各元件能否正常工作，更要考虑使用的安全性。请用笔画线代替导线将图中开关和电灯、三孔插座接入电路，使其符合安全用电的要求。
19.请根据安全用电原则在图中完成家庭电路的连接。要求：开关只控制照明灯，熔断器保护三孔插座。
答案部分
一、单选题
1. B .
2. B
3. C
4. C
5. B
6. D
7. D
8. C
9. A
10. B
11. D
二、填空题
12. 串；小
13. 乙
14. 并；串；并
15. 笔尾；CD断路
16. ② 教育网
三、解答题
17. （1）能
（2）不合适，易引起触电事故
四、作图题
18. 解：如图所示：
19. 解：如图所示：
