初中物理北师大版九年级全册第十二章 欧姆定律综合与测试测试题

这是一份初中物理北师大版九年级全册第十二章 欧姆定律综合与测试测试题，共7页。试卷主要包含了单选题，填空题，计算题等内容，欢迎下载使用。


一、单选题

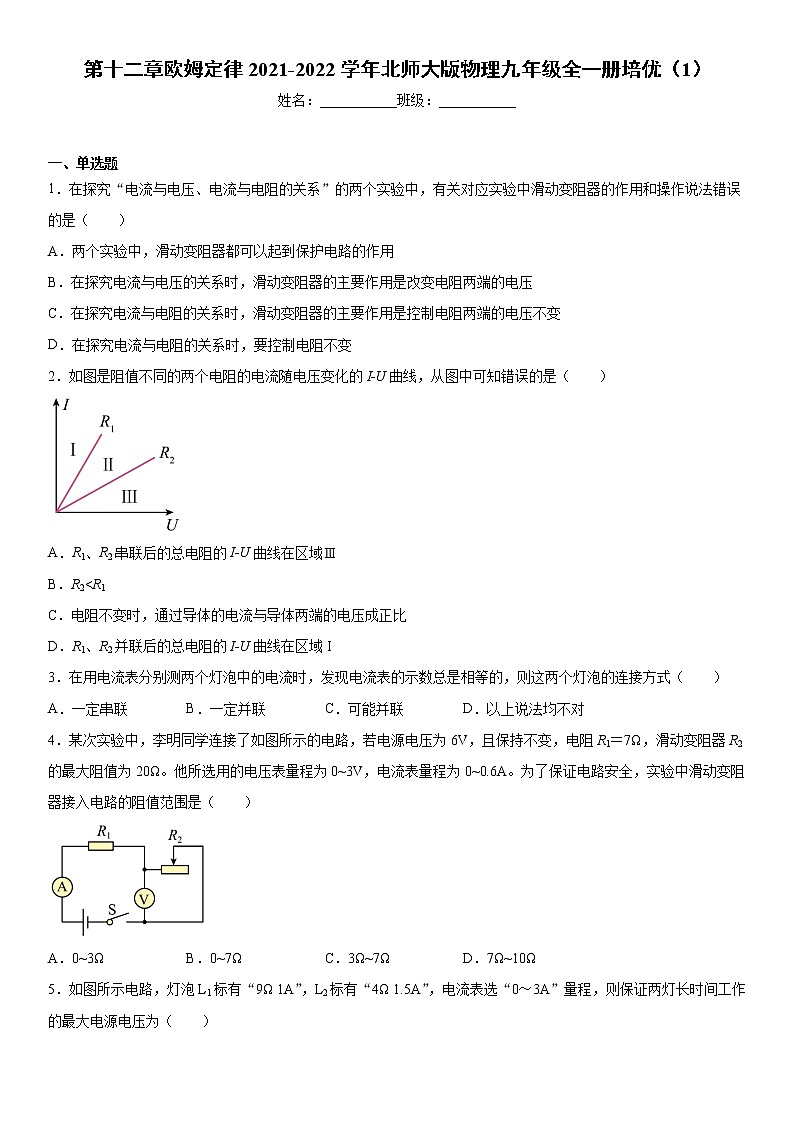

1．在探究“电流与电压、电流与电阻的关系”的两个实验中，有关对应实验中滑动变阻器的作用和操作说法错误的是（ ）
A．两个实验中，滑动变阻器都可以起到保护电路的作用
B．在探究电流与电压的关系时，滑动变阻器的主要作用是改变电阻两端的电压
C．在探究电流与电阻的关系时，滑动变阻器的主要作用是控制电阻两端的电压不变
D．在探究电流与电阻的关系时，要控制电阻不变
2．如图是阻值不同的两个电阻的电流随电压变化的I-U曲线，从图中可知错误的是（ ）
A．R1、R2串联后的总电阻的I-U曲线在区域Ⅲ
B．R2C．电阻不变时，通过导体的电流与导体两端的电压成正比
D．R1、R2并联后的总电阻的I-U曲线在区域I
3．在用电流表分别测两个灯泡中的电流时，发现电流表的示数总是相等的，则这两个灯泡的连接方式（ ）
A．一定串联B．一定并联C．可能并联D．以上说法均不对
4．某次实验中，李明同学连接了如图所示的电路，若电源电压为6V，且保持不变，电阻R1＝7Ω，滑动变阻器R2的最大阻值为20Ω。他所选用的电压表量程为0~3V，电流表量程为0~0.6A。为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是（ ）
A．0~3ΩB．0~7ΩC．3Ω~7ΩD．7Ω~10Ω
5．如图所示电路，灯泡L1标有“9Ω 1A”，L2标有“4Ω 1.5A”，电流表选“0～3A”量程，则保证两灯长时间工作的最大电源电压为（ ）
A．15VB．13VC．19.5VD．无法判断
6．如图所示的电路，闭合开关S，当滑动变阻器的滑片P向下滑动时，下列说法正确的是（ ）
A．电压表V示数变大，电流表示数变小B．电流表示数变小，小灯泡亮度变暗
C．电压表V示数与电流表示数的比值变大D．电流表示数与电流表示数的差值变小
7．有关欧姆定律的公式I=和变形公式R=，下列说法正确的是（ ）
A．导体的电阻，跟导体两端的电压成正比，跟导体的电流成反比
B．导体中的电流，跟导体的电阻成正比，跟导体两端的电压成反比
C．导体中的电流，跟导体两端的电压成正比；电压一定时，导体中的电流，跟导体的电阻成反比
D．导体两端的电压为零，其电阻也为零
8．如图所示的I-U的图像，通过图像分析A、B两个定值电阻，则RA与RB的大小关系是（ ）
A．RA < RBB．RA > RBC．RA＝ RBD．不能确定
9．如图所示，若A、B两点接入10 Ω的电阻时，闭合开关S后，电流表的示数为0.5 A，若A、B两点间接入20 Ω的电阻时，闭合开关S后，电流表的示数（ ）
A．等于0.25 AB．小于0.25 AC．大于0.25 AD．无法判断

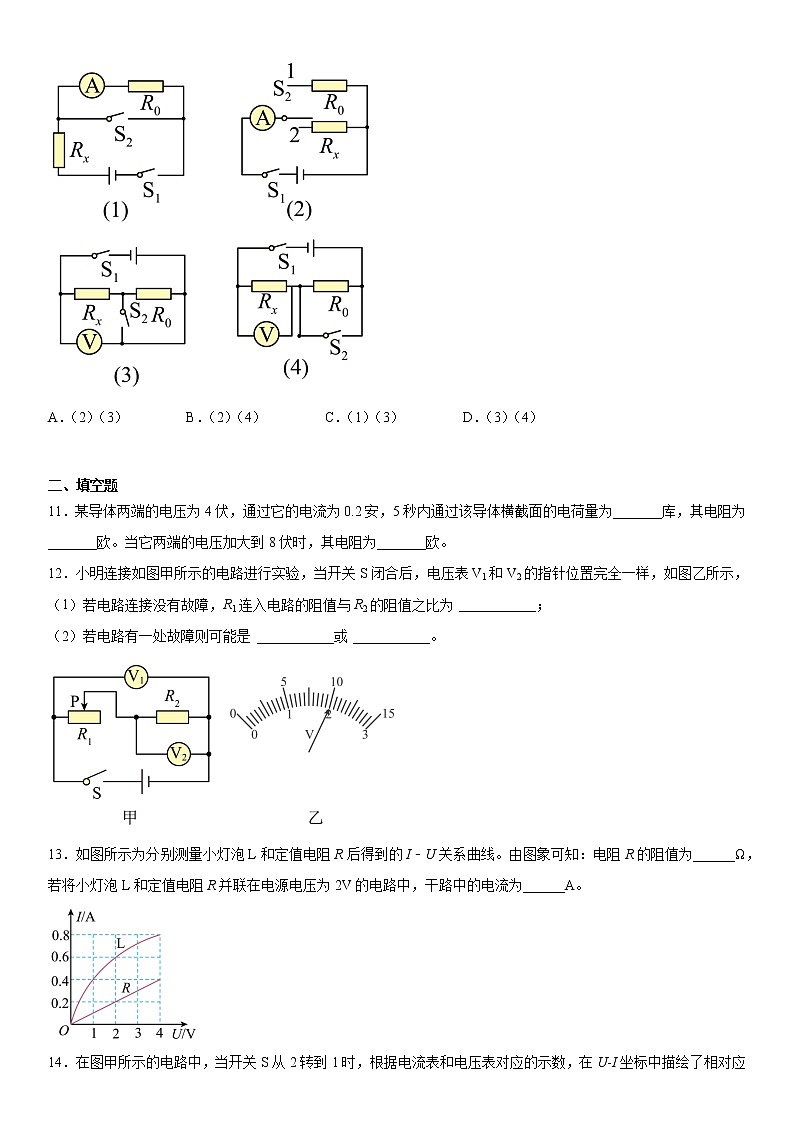

10．为了测出未知电阻Rx的阻值，某同学利用阻值已知的电阻R0和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（ ）
A．（2）（3）B．（2）（4）C．（1）（3）D．（3）（4）
二、填空题
11．某导体两端的电压为4伏，通过它的电流为0.2安，5秒内通过该导体横截面的电荷量为_______库，其电阻为_______欧。当它两端的电压加大到8伏时，其电阻为_______欧。
12．小明连接如图甲所示的电路进行实验，当开关S闭合后，电压表V1和V2的指针位置完全一样，如图乙所示，
（1）若电路连接没有故障，R1连入电路的阻值与R2的阻值之比为 ___________；
（2）若电路有一处故障则可能是 ___________或 ___________。
13．如图所示为分别测量小灯泡L和定值电阻R后得到的I﹣U关系曲线。由图象可知：电阻R的阻值为______Ω，若将小灯泡L和定值电阻R并联在电源电压为2V的电路中，干路中的电流为______A。
14．在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U-I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是______ V，电阻R2的阻值是______ Ω。
15．如图，电源电压不变，闭合开关，当滑动变器的滑片向右移动时，电压表示数______，电流表示数______（以上均选填“变” 或“不变”或“变小”）。
16．如图甲所示的电路中，R2为滑动变阻器，R1、R3为定值电阻，电源两端电压保持恒定不变改变滑片P的位置，两电压表的示数与电流表的示数对应关系的图像分别表示在图乙所示的坐标系中。则：当滑片移至a端时，对应的是图乙中的______点；R1的阻值为______Ω；电源的电压为______V。
三、计算题
17．如图所示的电路，电源电压大小为12V，灯泡L正常发光时两端的电压为3V。当闭合开关S，断开开关S1时，灯泡L正常发光，此时电路中的电流为0.15A．求：
（1）灯泡L正常发光时的电阻为多少Ω；
（2）开关S和S1都闭合后，电路中的电流大小为多少A？
18．如图的电路中，电源电压U=6V且保持不变，定值电阻R1=6Ω，定值电阻R2=4Ω，求：
（1）只闭合S1，通过R1的电流是多大？
（2）只闭合S2，R2两端的电压是多大？
（3）从只闭合S2和S3的状态到只闭合S1和S3的状态，干路中的电流变化了多少？
19．如图所示电路，定值电阻阻值为，闭合开关S和，断开开关，此时电流表示数为，闭合开关S和，断开开关，电流表示数变化了。求：
（1）电源电压是多少？
（2）电阻阻值为多少？
20．如图所示，Ω、Ω，当S1、S2都断开时，电流表的示数为0.4 A，电压表示数为4 V，求：
（1）的阻值；
（2）电源电压；
（3）当S1、S2都闭合时，电压表和电流表的读数（请画出相应的等效电路图）。
21．从执行酒驾重罚新规定以来；交警广泛使用的酒精测试仪的工作原理相当于图甲所示；电源电压恒为12V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，如图乙所示；使用前要通过调零旋钮（即滑动变阻器R1的滑片）对测试仪进行调零（酒精气体浓度为零），此时电压表的示数为9V；求：
（1）当酒精气体的浓度为0时，电流表的示数为多少？
（2）电压表的示数为9V时，滑动变阻器R1的电阻值为多少？
（3）调零后，R1的电阻保持不变；某驾驶员对着测试仪吹气20s，若电流表的示数达到0.3A，试通过计算判断被检测者是否酒驾？（现在国际公认的酒驾标准是0.2mg/mL≤酒精气体浓度≤0.8mg/mL）

参考答案
1．D
2．B
3．C
4．C
5．B
6．C
7．C
8．B
9．C
10．B
11．1 20 20
12．4︰1 R1短路 R2断路
13．10 0.8
14．6 20
15．变小 变大
16．B 1 12
17．（1）20Ω；（2）0.2A
18．（1）1A；（2）2.4V；（3）1A
19．（1）6V；（2）20Ω
20．（1）10Ω；（2）12V；（3）当S1、S2都闭合时，电压表的读数是0V和电流表的读数是1.2A，电路图如图
21．（1）0.15A；（2）20Ω；
