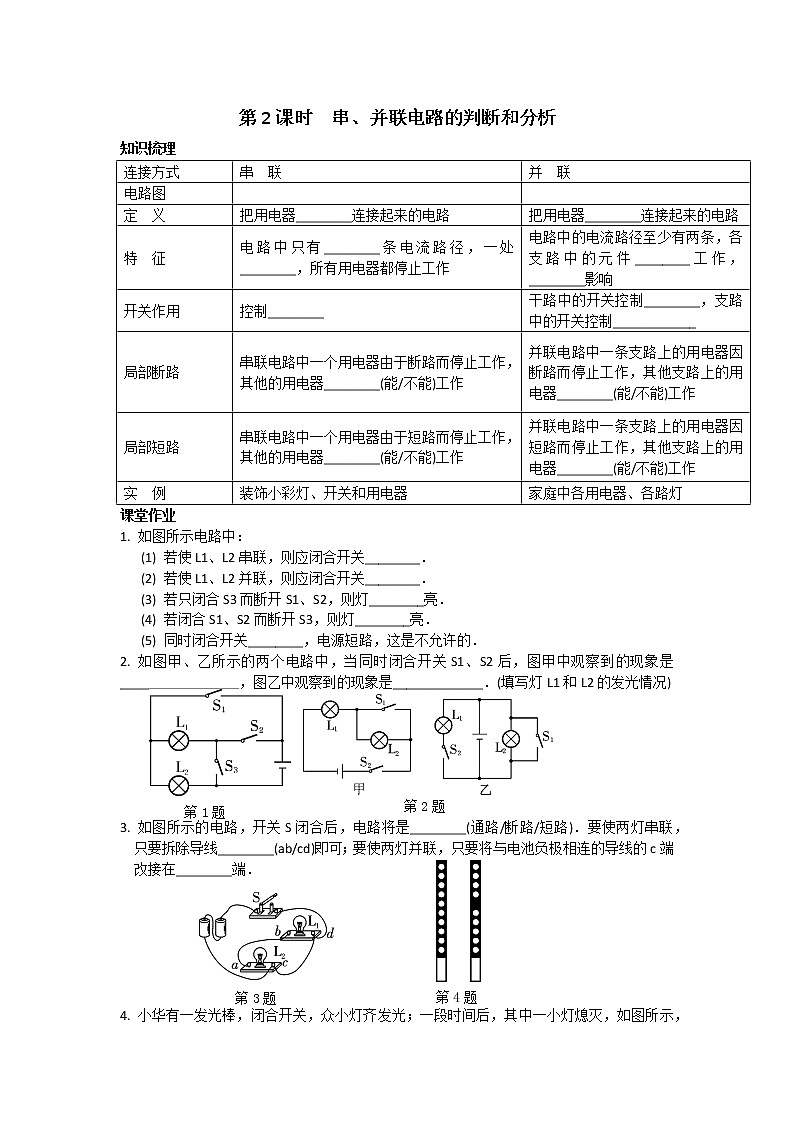

物理九年级全册2 电路连接的基本方式第2课时习题

这是一份物理九年级全册2 电路连接的基本方式第2课时习题，共4页。试卷主要包含了 如图所示电路中等内容，欢迎下载使用。
课堂作业
1. 如图所示电路中：
(1) 若使L1、L2串联，则应闭合开关________．
(2) 若使L1、L2并联，则应闭合开关________．
(3) 若只闭合S3而断开S1、S2，则灯________亮．
(4) 若闭合S1、S2而断开S3，则灯________亮．
(5) 同时闭合开关________，电源短路，这是不允许的．
第1题
2. 如图甲、乙所示的两个电路中，当同时闭合开关S1、S2后，图甲中观察到的现象是_________________，图乙中观察到的现象是_____________．(填写灯L1和L2的发光情况)
第2题
第2题
第4题
3. 如图所示的电路，开关S闭合后，电路将是________(通路/断路/短路)．要使两灯串联，只要拆除导线________(ab/cd)即可；要使两灯并联，只要将与电池负极相连的导线的c端改接在________端．
第3题

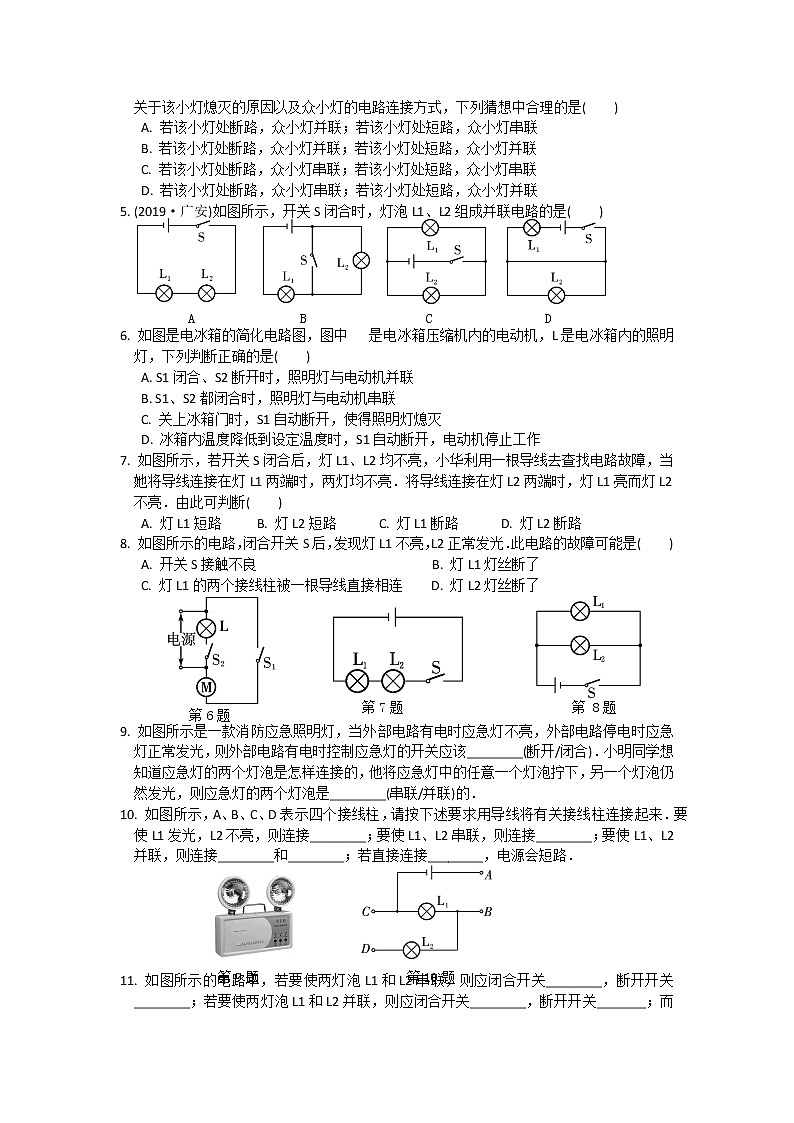

4. 小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示，关于该小灯熄灭的原因以及众小灯的电路连接方式，下列猜想中合理的是( )
A. 若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联
B. 若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联
C. 若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联
D. 若该小灯处断路，众小灯串联；若该小灯处短路，众小灯并联
5. (2019·广安)如图所示，开关S闭合时，灯泡L1、L2组成并联电路的是A B C D
( )
6. 如图是电冰箱的简化电路图，图中 是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是( )
A. S1闭合、S2断开时，照明灯与电动机并联
B. S1、S2都闭合时，照明灯与电动机串联
C. 关上冰箱门时，S1自动断开，使得照明灯熄灭
D. 冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作
7. 如图所示，若开关S闭合后，灯L1、L2均不亮，小华利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮．将导线连接在灯L2两端时，灯L1亮而灯L2不亮．由此可判断( )
A. 灯L1短路 B. 灯L2短路 C. 灯L1断路 D. 灯L2断路
8. 如图所示的电路，闭合开关S后，发现灯L1不亮，L2正常发光．此电路的故障可能是( )
A. 开关S接触不良 B. 灯L1灯丝断了
C. 灯L1的两个接线柱被一根导线直接相连 D. 灯L2灯丝断了
第7题 第 8题
第6题
9. 如图所示是一款消防应急照明灯，当外部电路有电时应急灯不亮，外部电路停电时应急灯正常发光，则外部电路有电时控制应急灯的开关应该________(断开/闭合)．小明同学想知道应急灯的两个灯泡是怎样连接的，他将应急灯中的任意一个灯泡拧下，另一个灯泡仍然发光，则应急灯的两个灯泡是________(串联/并联)的．
第9题 第10题
10. 如图所示，A、B、C、D表示四个接线柱，请按下述要求用导线将有关接线柱连接起来．要使L1发光，L2不亮，则连接________；要使L1、L2串联，则连接________；要使L1、L2并联，则连接________和________；若直接连接________，电源会短路．
11. 如图所示的电路中，若要使两灯泡L1和L2串联，则应闭合开关________，断开开关________；若要使两灯泡L1和L2并联，则应闭合开关________，断开开关_______；而开关__________绝不能同时闭合，否则会造成短路事故．
第11题
第12题
12. 如图所示电路中：
(1) 如果使L1、L2串联，那么应闭合开关________．
(2) 如果使L1、L2并联，那么应闭合开关________．
(3) 如果只闭合S3而断开S1、S2，那么灯________亮．
(4) 如果闭合S1、S2而断开S3，那么灯________亮．
(5) 同时闭合开关_____________，电源短路是不允许的．
13. 如图所示电路中，开关能够同时控制两盏灯，且两盏灯发光情况互不影响的电路是( )
A B C D
14. (2019·黄冈)在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块．用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片．下列有关分析正确的是( )
A. 两个模块相当于开关，彼此串联
B. 两个模块相当于开关，彼此并联
C. 两个模块相当于电源，彼此并联
D. 两个模块相当于电源，彼此串联
15. LED光源因具有节能、环保、安全等优点而被广泛应用，如某公司招牌的每个字背后就是由许多LED灯串组成的，王师傅在调试电路时断开某处，招牌的第二个字立即熄灭，其他字均正常发光(如图所示)，根据这一现象，对发光字背后的灯串之间的连接方式判断正确的是 ( )
A. 这个字与其他字之间一定是串联的
B. 这个字与其他字之间一定是并联的
第16题
C. 这个字的笔画之间一定是串联的
D. 这个字的笔画之间一定是并联的
第15题
16. 小红在做实验时，先连成如图所示的电路，然后闭合开关S1，再闭合开关S2，小红看到的现象是( )
A. 两只灯开始都亮，后来L1不亮 B. 两只灯一直亮
C. 两只灯一直都不亮 D. 两只灯开始都亮，后来L2不亮
第17题
17. 如图所示的电路，闭合开关S后，会产生的现象是( )
A. 灯L1、L2都亮 B. 灯L2亮，L1不亮
C. 电源被烧坏 D. 两灯全烧坏
18. 如表格中电路图所示，闭合开关S后，发现两灯均不亮，其中一盏灯损
坏，现提供一根导线，请你用这根导线对电路进行检测．
连接方式
串 联
并 联
电路图
定 义
把用电器________连接起来的电路
把用电器________连接起来的电路
特 征
电路中只有________条电流路径，一处________，所有用电器都停止工作
电路中的电流路径至少有两条，各支路中的元件________工作，________影响
开关作用
控制________
干路中的开关控制________，支路中的开关控制____________
局部断路
串联电路中一个用电器由于断路而停止工作，其他的用电器________(能/不能)工作
并联电路中一条支路上的用电器因断路而停止工作，其他支路上的用电器________(能/不能)工作
局部短路
串联电路中一个用电器由于短路而停止工作，其他的用电器________(能/不能)工作
并联电路中一条支路上的用电器因短路而停止工作，其他支路上的用电器________(能/不能)工作
实 例
装饰小彩灯、开关和用电器
家庭中各用电器、各路灯
检测电路(画在图上)
实验现象
实验结论
