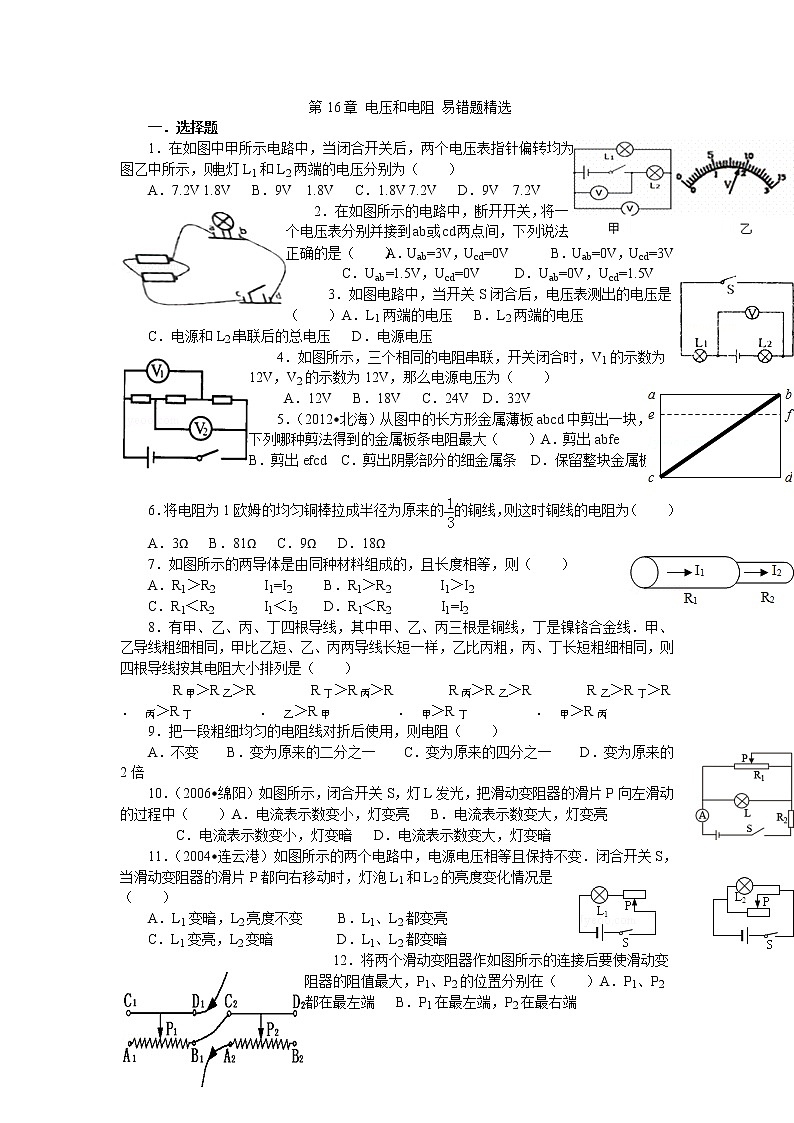

人教版中考物理冲刺复习九年级第16章+电压和电阻+易错题精选

这是一份人教版中考物理冲刺复习九年级第16章+电压和电阻+易错题精选，共11页。
A．7.2V 1.8V B．9V 1.8V C．1.8V 7.2V D．9V 7.2V
2．在如图所示的电路中，断开开关，将一个电压表分别并接到ab或cd两点间，下列说法正确的是（ ）A．Uab=3V，Ucd=0V B．Uab=0V，Ucd=3V
C．Uab=1.5V，Ucd=0V D．Uab=0V，Ucd=1.5V
3．如图电路中，当开关S闭合后，电压表测出的电压是（ ）A．L1两端的电压 B．L2两端的电压
C．电源和L2串联后的总电压 D．电源电压
4．如图所示，三个相同的电阻串联，开关闭合时，V1的示数为12V，V2的示数为12V，那么电源电压为（ ）
A．12V B．18V C．24V D．32V
5．（2012•北海）从图中的长方形金属薄板abcd中剪出一块，下列哪种剪法得到的金属板条电阻最大（ ）A．剪出abfe B．剪出efcd C．剪出阴影部分的细金属条 D．保留整块金属板

6．将电阻为1欧姆的均匀铜棒拉成半径为原来的的铜线，则这时铜线的电阻为（ ）
A．3Ω B．81Ω C．9Ω D．18Ω
7．如图所示的两导体是由同种材料组成的，且长度相等，则（ ）
A．R1＞R2 I1=I2 B．R1＞R2 I1＞I2
C．R1＜R2 I1＜I2 D．R1＜R2 I1=I2
8．有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线．甲、乙导线粗细相同，甲比乙短、乙、丙两导线长短一样，乙比丙粗，丙、丁长短粗细相同，则四根导线按其电阻大小排列是（ ）
9．把一段粗细均匀的电阻线对折后使用，则电阻（ ）
A．不变 B．变为原来的二分之一 C．变为原来的四分之一 D．变为原来的2倍
10．（2006•绵阳）如图所示，闭合开关S，灯L发光，把滑动变阻器的滑片P向左滑动的过程中（ ）A．电流表示数变小，灯变亮 B．电流表示数变大，灯变亮
C．电流表示数变小，灯变暗 D．电流表示数变大，灯变暗
11．（2004•连云港）如图所示的两个电路中，电源电压相等且保持不变．闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是（ ）
A．L1变暗，L2亮度不变 B．L1、L2都变亮
C．L1变亮，L2变暗 D．L1、L2都变暗
12．将两个滑动变阻器作如图所示的连接后要使滑动变阻器的阻值最大，P1、P2的位置分别在（ ）A．P1、P2都在最左端 B．P1在最左端，P2在最右端
C．P1、P2都在最右端D．P1在最右端，P2在最左端
二．填空题
13．当滑动变阻器滑片P在某一位置时，R′、R2两端的电压分别为U1、U2，当滑片P在另一个位置时，R′、R2两端的电压分别为U1′、U2′，△U1=|U1﹣U1′|，△U2=|U2﹣U2′|，则△U1 _________ △U2（填“＞”“=”“＜”）
14．如图所示，粗细、长短都相同的铜丝和铁丝分别连入电路中，闭合开关后，观察到电路中小灯泡的亮度不同，这个现象说明了 _________ ．
15．如图所示，用酒精灯给电阻丝加热，在电阻丝温度不断升高的过程中，灯泡的亮度会逐渐变 _________ （选填“亮”或“暗”），说明电阻丝的电阻在 _________ （选填“增大”或“减小”）．
16．一盏白炽灯使用时灯丝的温度会达到2000多摄氏度，这是它的电阻比停用后的电阻要 _________ （变大或变小，不变），如果关闭电源，灯丝的电阻将 _________ （变或不变）为零．
17．如图所示，M、N与废灯泡的灯丝连接，闭合开关S后，用酒精灯给灯丝加热，可以观察到电流表的示数 _________ ，小灯的亮度逐渐 _________ ．
18．如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯光变亮，则应连接接线柱 _________ （选填“a、b”、“b、c”或“a、c”）和灯泡 _________ 联后接入电路中．
三．解答题
19．瑞瑞同学在参加物理实验考核时，对串联电路电压规律进行了探究．
【猜想与假设】：串联电路中电源两端的电压等于各用电器两端的电压之和．
【设计与进行实验】：
（1）按图1所示的电路图连接图2实物图；
（2）闭合开关，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压．
【交流与评估】：（1）瑞瑞同学用上面的方法能否测出L2两端的电压？为什么？ _________ ， _________ ．
（2）方法改进后，所测出AB、BC、AC间的电压记录在下面表格中．
【分析与总结】：分析瑞瑞同学的实验数据可以得出的结论是：串联电路中电源两端的电压 _________ 各用电器两端的电压之和．（填“等于”或“不等于”）．
（3）这个实验在设计方案上还存在的不足之处是： _________ ．
（4）请对实验方案提出改进意见： _________ ．

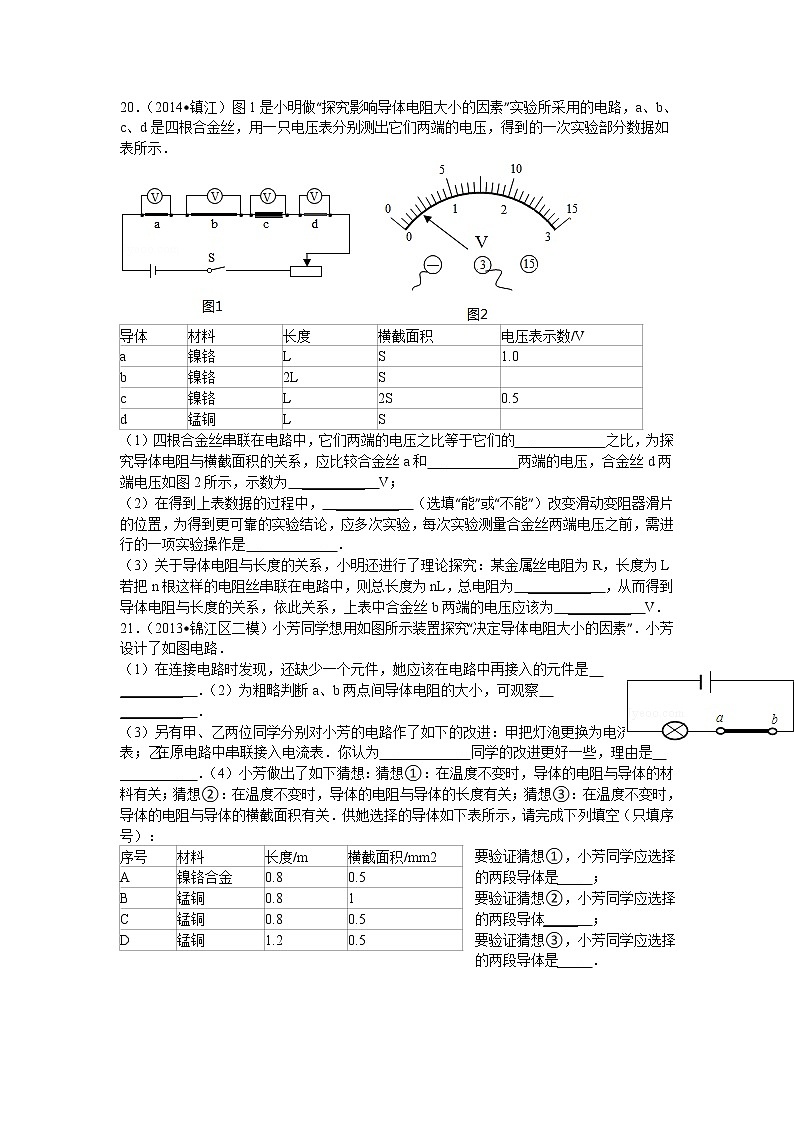

20．（2014•镇江）图1是小明做“探究影响导体电阻大小的因素”实验所采用的电路，a、b、c、d是四根合金丝，用一只电压表分别测出它们两端的电压，得到的一次实验部分数据如表所示．
（1）四根合金丝串联在电路中，它们两端的电压之比等于它们的 _________ 之比，为探究导体电阻与横截面积的关系，应比较合金丝a和 _________ 两端的电压，合金丝d两端电压如图2所示，示数为 _________ V；
（2）在得到上表数据的过程中， _________ （选填“能”或“不能”）改变滑动变阻器滑片的位置，为得到更可靠的实验结论，应多次实验，每次实验测量合金丝两端电压之前，需进行的一项实验操作是 _________ ．
（3）关于导体电阻与长度的关系，小明还进行了理论探究：某金属丝电阻为R，长度为L若把n根这样的电阻丝串联在电路中，则总长度为nL，总电阻为 _________ ，从而得到导体电阻与长度的关系，依此关系，上表中合金丝b两端的电压应该为 _________ V．
21．（2013•锦江区二模）小芳同学想用如图所示装置探究“决定导体电阻大小的因素”．小芳设计了如图电路．
（1）在连接电路时发现，还缺少一个元件，她应该在电路中再接入的元件是 _________ ．（2）为粗略判断a、b两点间导体电阻的大小，可观察 _________ ．
（3）另有甲、乙两位同学分别对小芳的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表．你认为 _________ 同学的改进更好一些，理由是 _________ ．（4）小芳做出了如下猜想：猜想①：在温度不变时，导体的电阻与导体的材料有关；猜想②：在温度不变时，导体的电阻与导体的长度有关；猜想③：在温度不变时，导体的电阻与导体的横截面积有关．供她选择的导体如下表所示，请完成下列填空（只填序号）：
要验证猜想①，小芳同学应选择的两段导体是___ ；
要验证猜想②，小芳同学应选择的两段导体_____ ；
要验证猜想③，小芳同学应选择的两段导体是___ ．

22．（2013•鞍山模拟）在“探究导体的电阻跟哪些因素有关”的实验中：甲同学的猜想是：电阻可能与导体的材料有关． 乙同学的猜想是：电阻可能与导体的长度有关． 丙同学的猜想是：电阻可能与导体的横截面积有关．
（1）现有金属材料甲和金属材料乙制成的各种不同规格的金属丝，规格如上表．选用导线A和B进行实验，可以探究 _________ （选填“甲”“乙”或“丙”）同学的猜想．要想探究甲同学的猜想应该选用 _________ （选上面表格中导线的字母代号）两根导线进行实验．
（2）小明设计了如图甲所示电路．为判断a、b两点间导线电阻的大小，小明应注意观察 _________ ，具体指明该方案存在的不足： _________ ．
（3）小红设计了如图乙所示的电路，当她将一段导线接入a、b两点间并闭合开关后发现灯不亮，经检查电路无断路、短路故障，你认为灯不亮的原因是 _________ ，
（4）小刚设计了如图丙所示电路，该电路中灯泡的作用有哪些？① _________ ；② _________ ．
（5）小刚想用图丙的电路验证“在电压相同时，流过导体的电流跟电阻成反比”，于是选用了几个阻值不同的定值电阻分别先后接入a、b两点间．你认为小刚的方案是否可行？请加以解释？ _________ ， _________ ．
23．（2008•白下区二模）物理兴趣小组的小明、小红同学在鲁老师的指导下做“探究热敏电阻的电阻值与温度的关系”的实验，热敏电阻是由半导体材料制成的，它的电阻值随温度的变化而变化，热敏电阻的这一特点在许多报警系统和控制电路中起到了重要的作用．为了探究热敏电阻随温度的变化规律，他们准备了如下实验器材，设计了实验装置如图数据记录表格等，问：
（1）请将热敏电阻正确接入电路
（2）为了使实验正常进行并记录到充分的有效数据寻找实验规律，本实验 _________ （选填：能或不能）用酒精灯直接加热热敏电阻．
（3）宜在烧杯中注入适量的 _________ （选填：自来水、煤油或汽油），因为它具有 _________ 的特点，所以适合本实验的设计．
（4）试验是每组三个同学合作，每30秒记录一组实验数据，在收集每组测量数据时要注意 _________ ．
（5）小明设计的数据记录表格中有一项不合适，请指出，是 _________ 项，不合适的原因是：
_________ ．
24．小明设计了如图所示的电路图，做“探究导体电阻大小与导体长度的关系”的实验，在A、B 间接入下表中待研究的电阻丝，电源电压U恒定，忽略温度对灯丝电阻的影响（电阻丝用电阻符号表示）：
（1）小明选择序号为 _________ 的两根电阻丝来探究，实验采用的方法叫 _________ ．
（2）他正确选择后，将电阻丝分别接入A、B间，闭合开关，观察灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小．实验中，两次电流表指针均有偏转，但第一次的示数大于第二次的示数，说明第一次接入的电阻丝阻值 _________ 填“较大”或“较小”）；其第二次实验中灯泡不亮，你认为原因是 _________ ．

25．有一种变阻器叫电阻箱，它是应用电阻串联的规律制成的．图（a）是旋钮式电阻箱的外形示意图，图（b）是它的内部结构示意图，A、B是将它连入电路的接线柱，对照（a）、（b）两图回答问题：
（1）“×1000”挡中的每只电阻是 _________ Ω；
（2）该变阻器阻值的变化范围是 _________ Ω；
（3）若将A、B连入电路，且各旋钮为图示位置，则连入电路的电阻为 _________ Ω．

第16章 电压和电阻 易错题精选 参考答案
一．选择题
1．在如图中甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙中所示，则电灯L1和L2两端的电压分别为（ C ）
A．7.2V 1.8V B．9V 1.8V C．1.8V 7.2V D．9V 7.2V
2．在如图所示的电路中，断开开关，将一个电压表分别并接到ab或cd两点间，下列说法正确的是（ D ）A．Uab=3V，Ucd=0V B．Uab=0V，Ucd=3V
C．Uab=1.5V，Ucd=0V D．Uab=0V，Ucd=1.5V
3．如图电路中，当开关S闭合后，电压表测出的电压是（ A ）A．L1两端的电压 B．L2两端的电压
C．电源和L2串联后的总电压 D．电源电压
4．如图所示，三个相同的电阻串联，开关闭合时，V1的示数为12V，V2的示数为12V，那么电源电压为（ B ）
A．12V B．18V C．24V D．32V
5．（2012•北海）从图中的长方形金属薄板abcd中剪出一块，下列哪种剪法得到的金属板条电阻最大（ C ）A．剪出abfe B．剪出efcd C．剪出阴影部分的细金属条 D．保留整块金属板

6．将电阻为1欧姆的均匀铜棒拉成半径为原来的的铜线，则这时铜线的电阻为（ B ）
A．3Ω B．81Ω C．9Ω D．18Ω
7．如图所示的两导体是由同种材料组成的，且长度相等，则（ D ）
A．R1＞R2 I1=I2 B．R1＞R2 I1＞I2
C．R1＜R2 I1＜I2 D．R1＜R2 I1=I2
8．有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线．甲、乙导线粗细相同，甲比乙短、乙、丙两导线长短一样，乙比丙粗，丙、丁长短粗细相同，则四根导线按其电阻大小排列是（ B ）
9．把一段粗细均匀的电阻线对折后使用，则电阻（ C ）
A．不变 B．变为原来的二分之一 C．变为原来的四分之一 D．变为原来的2倍
10．（2006•绵阳）如图所示，闭合开关S，灯L发光，把滑动变阻器的滑片P向左滑动的过程中（ D ）A．电流表示数变小，灯变亮 B．电流表示数变大，灯变亮
C．电流表示数变小，灯变暗 D．电流表示数变大，灯变暗
11．（2004•连云港）如图所示的两个电路中，电源电压相等且保持不变．闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是（ A ）
A．L1变暗，L2亮度不变 B．L1、L2都变亮
C．L1变亮，L2变暗 D．L1、L2都变暗
12．将两个滑动变阻器作如图所示的连接后要使滑动变阻器的阻值最大，P1、P2的位置分别在（ B ）A．P1、P2都在最左端 B．P1在最左端，P2在最右端
C．P1、P2都在最右端D．P1在最右端，P2在最左端
二．填空题
13．当滑动变阻器滑片P在某一位置时，R′、R2两端的电压分别为U1、U2，当滑片P在另一个位置时，R′、R2两端的电压分别为U1′、U2′，△U1=|U1﹣U1′|，△U2=|U2﹣U2′|，则△U1 ＞ △U2（填“＞”“=”“＜”）
14．如图所示，粗细、长短都相同的铜丝和铁丝分别连入电路中，闭合开关后，观察到电路中小灯泡的亮度不同，这个现象说明了 铁丝和铜丝的电阻不同 ．
15．如图所示，用酒精灯给电阻丝加热，在电阻丝温度不断升高的过程中，灯泡的亮度会逐渐变 暗 （选填“亮”或“暗”），说明电阻丝的电阻在 增大 （选填“增大”或“减小”）．
16．一盏白炽灯使用时灯丝的温度会达到2000多摄氏度，这是它的电阻比停用后的电阻要 变大 （变大或变小，不变），如果关闭电源，灯丝的电阻将 不变 （变或不变）为零．
17．如图所示，M、N与废灯泡的灯丝连接，闭合开关S后，用酒精灯给灯丝加热，可以观察到电流表的示数 变小 ，小灯的亮度逐渐 变暗 ．
18．如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯光变亮，则应连接接线柱 bc （选填“a、b”、“b、c”或“a、c”）和灯泡 串 联后接入电路中．
三．解答题
19．瑞瑞同学在参加物理实验考核时，对串联电路电压规律进行了探究．
答案：
【猜想与假设】：串联电路中电源两端的电压等于各用电器两端的电压之和．
【设计与进行实验】：
（1）按图1所示的电路图连接图2实物图；
（2）闭合开关，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压．
【交流与评估】：
（1）瑞瑞同学用上面的方法能否测出L2两端的电压？为什么？ 不能 ， 电压表正负接线柱接反了 ．
（2）方法改进后，所测出AB、BC、AC间的电压记录在下面表格中．
【分析与总结】：分析瑞瑞同学的实验数据可以得出的结论是：
串联电路中电源两端的电压 不等于 各用电器两端的电压之和．（填“等于”或“不等于”）．
（3）这个实验在设计方案上还存在的不足之处是： 他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律 ．
（4）请对实验方案提出改进意见： 测出一组数据后，更换规格不同的灯泡，再次测量 ．

20．（2014•镇江）图1是小明做“探究影响导体电阻大小的因素”实验所采用的电路，a、b、c、d是四根合金丝，用一只电压表分别测出它们两端的电压，得到的一次实验部分数据如表所示．
（1）四根合金丝串联在电路中，它们两端的电压之比等于它们的 电阻 之比，为探究导体电阻与横截面积的关系，应比较合金丝a和 c 两端的电压，合金丝d两端电压如图2所示，示数为 0.4 V；
（2）在得到上表数据的过程中， 不能 （选填“能”或“不能”）改变滑动变阻器滑片的位置，为得到更可靠的实验结论，应多次实验，每次实验测量合金丝两端电压之前，需进行的一项实验操作是 调节滑动变阻器的滑片到不同的位置 ．
（3）关于导体电阻与长度的关系，小明还进行了理论探究：某金属丝电阻为R，长度为L若把n根这样的电阻丝串联在电路中，则总长度为nL，总电阻为 nR ，从而得到导体电阻与长度的关系，依此关系，上表中合金丝b两端的电压应该为 2 V．

21．（2013•锦江区二模）小芳同学想用如图所示装置探究“决定导体电阻大小的因素”．小芳设计了如图电路．
（1）在连接电路时发现，还缺少一个元件，她应该在电路中再接入的元件是 开关 ．
（2）为粗略判断a、b两点间导体电阻的大小，可观察 灯泡的亮度 ．
（3）另有甲、乙两位同学分别对小芳的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表．你认为 乙 同学的改进更好一些，理由是 能保护电路 ．
（4）小芳做出了如下猜想：
猜想①：在温度不变时，导体的电阻与导体的材料有关；
猜想②：在温度不变时，导体的电阻与导体的长度有关；
猜想③：在温度不变时，导体的电阻与导体的横截面积有关．
供她选择的导体如下表所示，请完成下列填空（只填序号）：
要验证猜想①，小芳同学应选择的两段导体是 A、C ；
要验证猜想②，小芳同学应选择的两段导体是 C、D ；
要验证猜想③，小芳同学应选择的两段导体是 B、C ．

22．（2013•鞍山模拟）在“探究导体的电阻跟哪些因素有关”的实验中：
甲同学的猜想是：电阻可能与导体的材料有关．
乙同学的猜想是：电阻可能与导体的长度有关．
丙同学的猜想是：电阻可能与导体的横截面积有关．
（1）现有金属材料甲和金属材料乙制成的各种不同规格的金属丝，规格如上表．选用导线A和B进行实验，可以探究 丙 （选填“甲”“乙”或“丙”）同学的猜想．要想探究甲同学的猜想应该选用 B、C （选上面表格中导线的字母代号）两根导线进行实验．
（2）小明设计了如图甲所示电路．为判断a、b两点间导线电阻的大小，小明应注意观察 电流表示数的变化 ，具体指明该方案存在的不足： 若ab间导线电阻太小，使电流过大会烧毁电流表和电源 ．
（3）小红设计了如图乙所示的电路，当她将一段导线接入a、b两点间并闭合开关后发现灯不亮，经检查电路无断路、短路故障，你认为灯不亮的原因是 ab间导线电阻太大，比灯泡的电阻大得多 ，
（4）小刚设计了如图丙所示电路，该电路中灯泡的作用有哪些？① 由灯泡亮度可直观比较阻值大小 ；② 限流；防止烧毁电流表和电源 ．
（5）小刚想用图丙的电路验证“在电压相同时，流过导体的电流跟电阻成反比”，于是选用了几个阻值不同的定值电阻分别先后接入a、b两点间．你认为小刚的方案是否可行？请加以解释？ 不可行 ， ab间的电阻改变时，其两端的电压会改变，不能保证电压相同 ．
23．（2008•白下区二模）物理兴趣小组的小明、小红同学在鲁老师的指导下做“探究热敏电阻的电阻值与温度的关系”的实验，热敏电阻是由半导体材料制成的，它的电阻值随温度的变化而变化，热敏电阻的这一特点在许多报警系统和控制电路中起到了重要的作用．为了探究热敏电阻随温度的变化规律，他们准备了如下实验器材，设计了实验装置如图数据记录表格等，问：
（1）请将热敏电阻正确接入电路
（2）为了使实验正常进行并记录到充分的有效数据寻找实验规律，本实验 不能 （选填：能或不能）用酒精灯直接加热热敏电阻．
（3）宜在烧杯中注入适量的 煤油或汽油 （选填：自来水、煤油或汽油），因为它具有 不导电 的特点，所以适合本实验的设计．
（4）试验是每组三个同学合作，每30秒记录一组实验数据，在收集每组测量数据时要注意 同时记录U、I、t（同时性） ．
（5）小明设计的数据记录表格中有一项不合适，请指出，是 平均电阻 项，不合适的原因是： 电阻随温度的改变而改变 ．

24．小明设计了如图所示的电路图，做“探究导体电阻大小与导体长度的关系”的实验，在A、B 间接入下表中待研究的电阻丝，电源电压U恒定，忽略温度对灯丝电阻的影响（电阻丝用电阻符号表示）：
（1）小明选择序号为 2、4 的两根电阻丝来探究，实验采用的方法叫 控制变量法 ．
（2）他正确选择后，将电阻丝分别接入A、B间，闭合开关，观察灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小．实验中，两次电流表指针均有偏转，但第一次的示数大于第二次的示数，说明第一次接入的电阻丝阻值 较小 填“较大”或“较小”）；其第二次实验中灯泡不亮，你认为原因是 第二次接入的电阻大，电路电流小，灯泡的功率过小 ．
25．有一种变阻器叫电阻箱，它是应用电阻串联的规律制成的．图（a）是旋钮式电阻箱的外形示意图，图（b）是它的内部结构示意图，A、B是将它连入电路的接线柱，对照（a）、（b）两图回答问题：
（1）“×1000”挡中的每只电阻是 1000 Ω；
（2）该变阻器阻值的变化范围是 0～9999 Ω；
（3）若将A、B连入电路，且各旋钮为图示位置，则连入电路的电阻为 3627 Ω．


A．
R甲＞R乙＞R丙＞R丁
B．
R丁＞R丙＞R乙＞R甲
C．
R丙＞R乙＞R甲＞R丁
D．
R乙＞R丁＞R甲＞R丙
AB两点间的电压UAB/V
BC两点间的电压UBC/V
AC两点间的电压UAC/V
1.4
2.4
3.75
导体
材料
长度
横截面积
电压表示数/V
a
镍铬
L
S
1.0
b
镍铬
2L
S
c
镍铬
L
2S
0.5
d
锰铜
L
S
序号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.8
0.5
B
锰铜
0.8
1
C
锰铜
0.8
0.5
D
锰铜
1.2
0.5
金属丝代号
材料
长度/n
横截面积/mm2
A
金属甲
1
0.2
B
金属甲
1
0.1
C
金属乙
1
0.1
D
金属乙
0.5
0.1
物理量
次数
温度t/0c
电流I/A
电压U/V
电阻R/Ω
平均电阻
R/Ω
1
2
3
序号
材料
长度
横截面积
1
锰铜合金丝
L
S
2
镍铬合金丝
L
S
3
镍铬合金丝
L
2S
4
镍铬合金丝
2L
S

A．
R甲＞R乙＞R丙＞R丁
B．
R丁＞R丙＞R乙＞R甲
C．
R丙＞R乙＞R甲＞R丁
D．
R乙＞R丁＞R甲＞R丙
AB两点间的电压UAB/V
BC两点间的电压UBC/V
AC两点间的电压UAC/V
1.4
2.4
3.75
导体
材料
长度
横截面积
电压表示数/V
a
镍铬
L
S
1.0
b
镍铬
2L
S
c
镍铬
L
2S
0.5
d
锰铜
L
S
序号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.8
0.5
B
锰铜
0.8
1
C
锰铜
0.8
0.5
D
锰铜
1.2
0.5
金属丝代号
材料
长度/n
横截面积/mm2
A
金属甲
1
0.2
B
金属甲
1
0.1
C
金属乙
1
0.1
D
金属乙
0.5
0.1
物理量
次数
温度t/0c
电流I/A
电压U/V
电阻R/Ω
平均电阻
R/Ω
1
2
3
序号
材料
长度
横截面积
1
锰铜合金丝
L
S
2
镍铬合金丝
L
S
3
镍铬合金丝
L
2S
4
镍铬合金丝
2L
S
