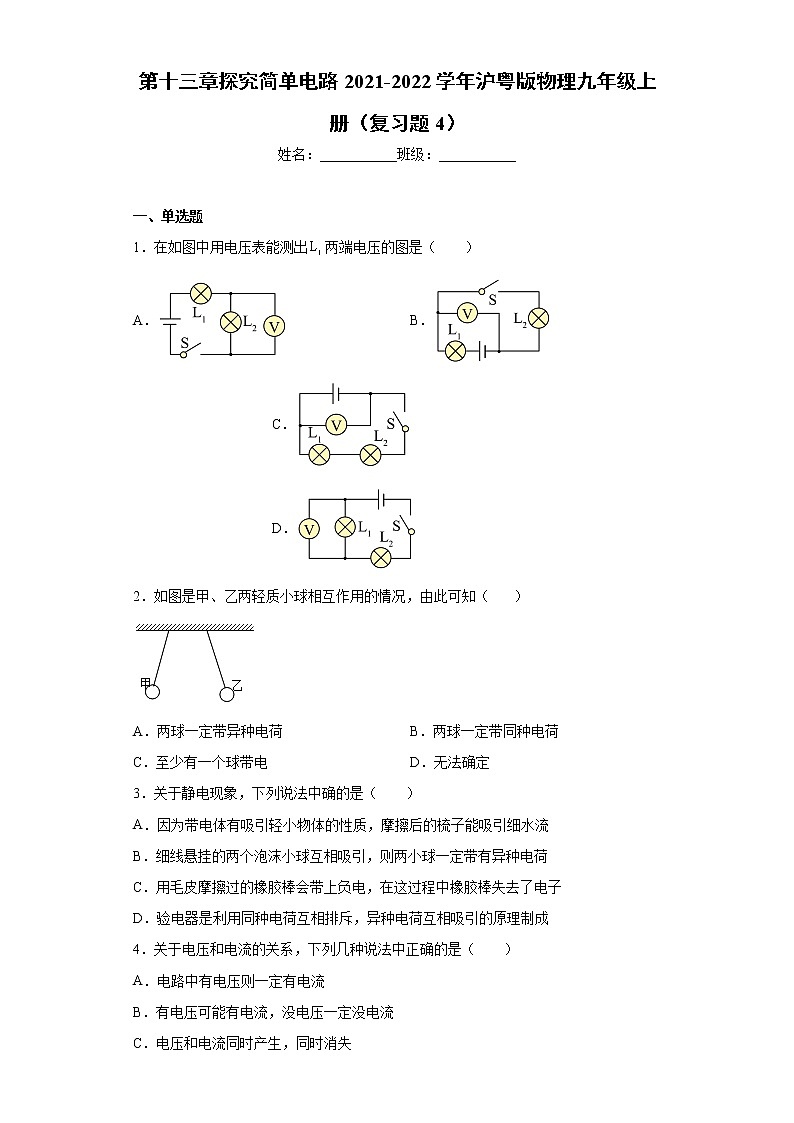

2020-2021学年第十三章 探究简单电路综合与测试同步达标检测题

这是一份2020-2021学年第十三章 探究简单电路综合与测试同步达标检测题，共7页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。

一、单选题
1．在如图中用电压表能测出两端电压的图是（ ）
A．B．C．D．
2．如图是甲、乙两轻质小球相互作用的情况，由此可知（ ）
A．两球一定带异种电荷B．两球一定带同种电荷
C．至少有一个球带电D．无法确定
3．关于静电现象，下列说法中确的是（ ）
A．因为带电体有吸引轻小物体的性质，摩擦后的梳子能吸引细水流
B．细线悬挂的两个泡沫小球互相吸引，则两小球一定带有异种电荷
C．用毛皮摩擦过的橡胶棒会带上负电，在这过程中橡胶棒失去了电子
D．验电器是利用同种电荷互相排斥，异种电荷互相吸引的原理制成
4．关于电压和电流的关系，下列几种说法中正确的是（ ）
A．电路中有电压则一定有电流
B．有电压可能有电流，没电压一定没电流
C．电压和电流同时产生，同时消失
D．电流是产生电压的原因
5．用毛皮摩擦过的橡胶棒接触验电器的金属球（如图所示），发现验电器的两个金属箔片张开。以下说法正确的是（ ）
A．毛皮和橡胶棒摩擦的过程中橡胶棒失去了电子
B．验电器的金属箔片张开是因为金属箔失去电子
C．此过程中，瞬间产生的电流方向是从箔片流向橡胶棒
D．此过程中，瞬间产生的电流方向是从橡胶棒流向箔片
6．如图所示，电路连接没有错误，每只表都有示数，则下面判断正确的是（ ）
A．表测的是的电流B．表会使两个灯短路
C．表测的是的电流D．表测的是和的电流
7．如图所示的四个电路中，开关S闭合后会发生短路的是（ ）
A．
B．
C．
D．
8．被毛皮摩擦过的橡胶棒分别靠近A和B两个轻小物体，结果A被排斥，B被吸引，则（ ）
A．A带正电，B一定是带负电B．A带负电，B一定是带正电
C．A带负电，B无法判定是否带电D．A带负电，B一定是不带电
9．如图所示是某款感应式垃圾桶，其工作原理是：启动开关S1闭合后，垃圾桶才能正常使用，同时指示灯L亮起，感应开关S2自动闭合，动力装置工作，垃圾桶盖缓缓打开，然后感应开关S2自动断开。在下列四个电路中，符合要求的是（ ）
A．B．C．D．
10．疫情期间，武汉中小学都实施网上授课，“网课”让学习更加便捷，但也容易使师生用眼过度。如图所示是一款电加热眼罩，适当使用可以缓解眼疲劳。它有两个发热电阻R1，R2，只闭合开关S时，R1发热；S、S1都闭合时，R1、R2都发热；断开S，眼罩停正发热。以下简化模拟电路设计正确的是（ ）
A．B．
C．D．
二、填空题
11．如图所示，把两种不同材料的两金属片A和B插入土豆中，制成“土豆电池”。仔细观察电压表测量土豆电池的电压时指针所在的位置，并回答：这个电池的电压是______V，______片是它的正极（该空选“A”或“B”）。
12．用丝绸摩擦过的玻璃棒，带______电，用这个玻璃棒接触不带电验电器的金属球，验电器的两金属箔片由于带同种电荷互相______而张开，最终验电器带______电。
13．花园住宅小区的单元梯口安装了防盗门，并装有电子对讲系统。假设有客人要找502号房间的主人，他站在楼梯口按下有502的按钮，则502房间里的门铃就响了，主人在房间内接电话问清来人情况后，按下二个开关就能开启楼梯防盗门。假如防盗门的开启由电动机完成，而且电路中只有一个电源。根据______的现象，我们可以判断电铃和电动机是______连接的。
14．公路上交通指示灯中的红灯和绿灯的连接方式是______的；家里的电视机、电冰箱、洗衣机是______的； 家庭电路中控制灯泡的开关与灯泡的连接方式是______的。 （以上三空均选填“串联”或“并联”）
15．常见的物质是由及其微小的______构成的。原子是由原子核和核外______组成的；在原子内部，核外电子绕原子核运动会形成一种环形电流，如图所示，表示电子，若电子顺时针绕原子核运动，则形成的环形电流方向为______（选填“顺时针”或“逆时针”） 。
16．在L1、L2串联的电路中，L1两端的电压为U1＝3.7V，L2两端的电压如图所示，则L2两端的电压U2＝______V，电源电压U＝______V。
17．如图，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电。
（1）把某个物体放在带电吸管一端的附近，发现吸管向物体靠近，由此___________（选填“能”或“不能”）判断该物体是否带电。
（2）把丝绸摩擦过的玻璃棒放在用纸巾摩擦过的吸管一端的附近，发现吸管被吸引。则可判断餐巾纸带___________电；在餐巾纸和吸管摩擦过程中，___________失去了电子；
（3）继续将玻璃棒与吸管接触，在接触的瞬间，电子从___________转移到___________。
18．如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过______（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为______A，灯泡L2中的电流为______A。
参考答案
1．D
2．B
3．A
4．B
5．C
6．D
7．C
8．C
9．C
10．C
11．0.3 B
12．正 排斥 正
13．电铃响而电动机不工作 并联
14．并联 并联 串联
15．分子、原子 电子 逆时针
16．2.3 6
17．不可以 正 餐巾纸 吸管 玻璃棒
18．L1 1.2 0.9
