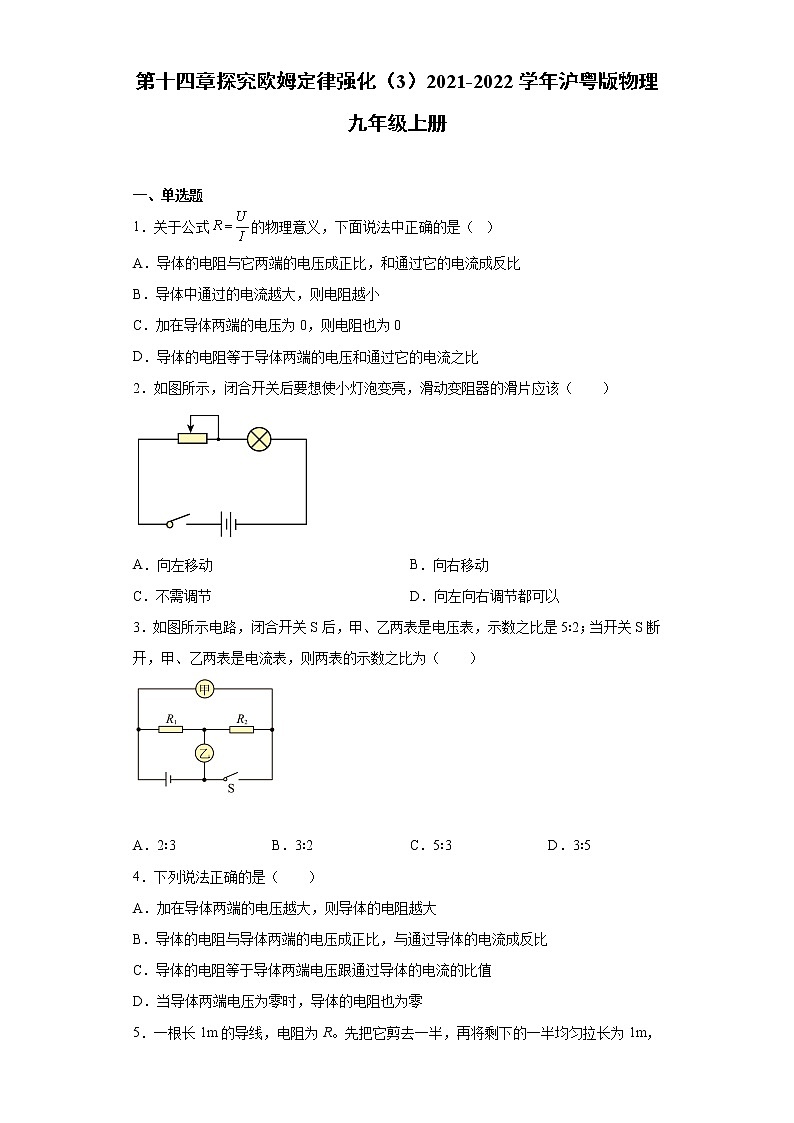

物理九年级上册第十四章 探究欧姆定律综合与测试习题
展开
这是一份物理九年级上册第十四章 探究欧姆定律综合与测试习题，共7页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。
一、单选题
1．关于公式的物理意义，下面说法中正确的是（ ）
A．导体的电阻与它两端的电压成正比，和通过它的电流成反比
B．导体中通过的电流越大，则电阻越小
C．加在导体两端的电压为0，则电阻也为0
D．导体的电阻等于导体两端的电压和通过它的电流之比
2．如图所示，闭合开关后要想使小灯泡变亮，滑动变阻器的滑片应该（ ）
A．向左移动B．向右移动
C．不需调节D．向左向右调节都可以
3．如图所示电路，闭合开关S后，甲、乙两表是电压表，示数之比是5∶2；当开关S断开，甲、乙两表是电流表，则两表的示数之比为（ ）
A．2∶3B．3∶2C．5∶3D．3∶5
4．下列说法正确的是（ ）
A．加在导体两端的电压越大，则导体的电阻越大
B．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
C．导体的电阻等于导体两端电压跟通过导体的电流的比值
D．当导体两端电压为零时，导体的电阻也为零

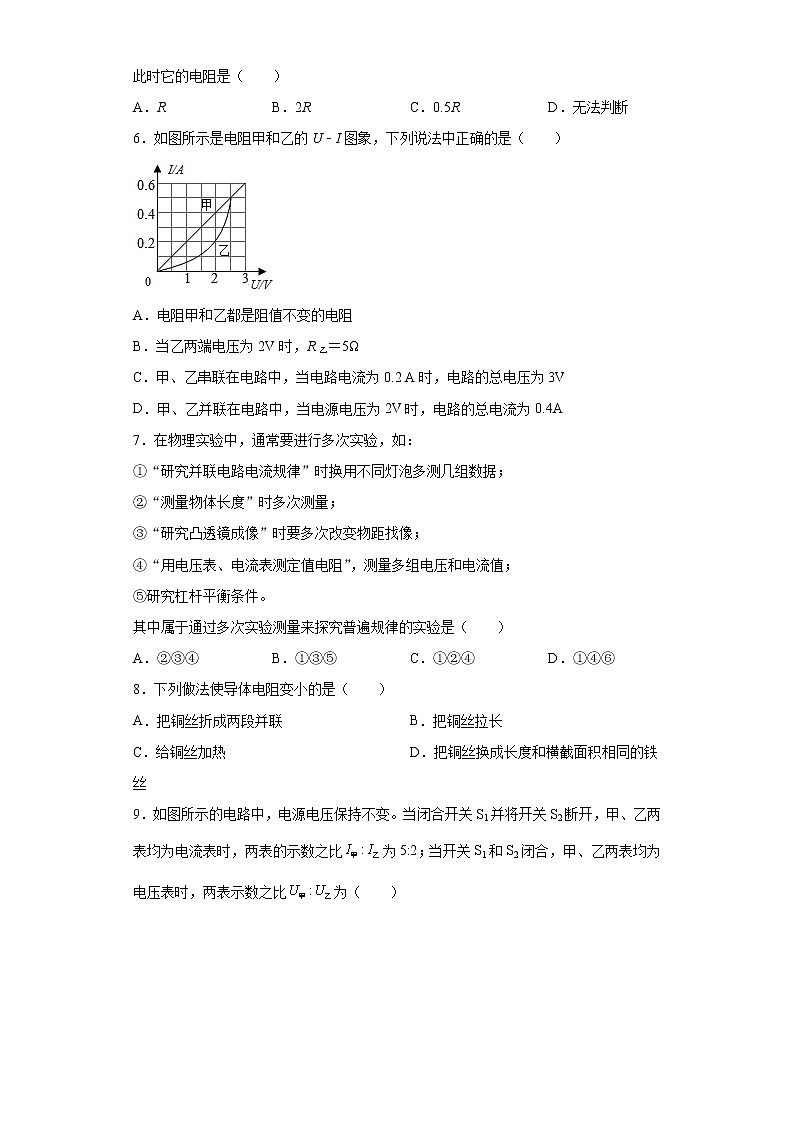

5．一根长1m的导线，电阻为R。先把它剪去一半，再将剩下的一半均匀拉长为1m，此时它的电阻是（ ）
A．RB．2RC．0.5RD．无法判断
6．如图所示是电阻甲和乙的U﹣I图象，下列说法中正确的是（ ）
A．电阻甲和乙都是阻值不变的电阻
B．当乙两端电压为2V时，R乙＝5Ω
C．甲、乙串联在电路中，当电路电流为0.2 A时，电路的总电压为3V
D．甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.4A
7．在物理实验中，通常要进行多次实验，如：
①“研究并联电路电流规律”时换用不同灯泡多测几组数据；
②“测量物体长度”时多次测量；
③“研究凸透镜成像”时要多次改变物距找像；
④“用电压表、电流表测定值电阻”，测量多组电压和电流值；
⑤研究杠杆平衡条件。
其中属于通过多次实验测量来探究普遍规律的实验是（ ）
A．②③④B．①③⑤C．①②④D．①④⑥
8．下列做法使导体电阻变小的是（ ）
A．把铜丝折成两段并联B．把铜丝拉长
C．给铜丝加热D．把铜丝换成长度和横截面积相同的铁丝

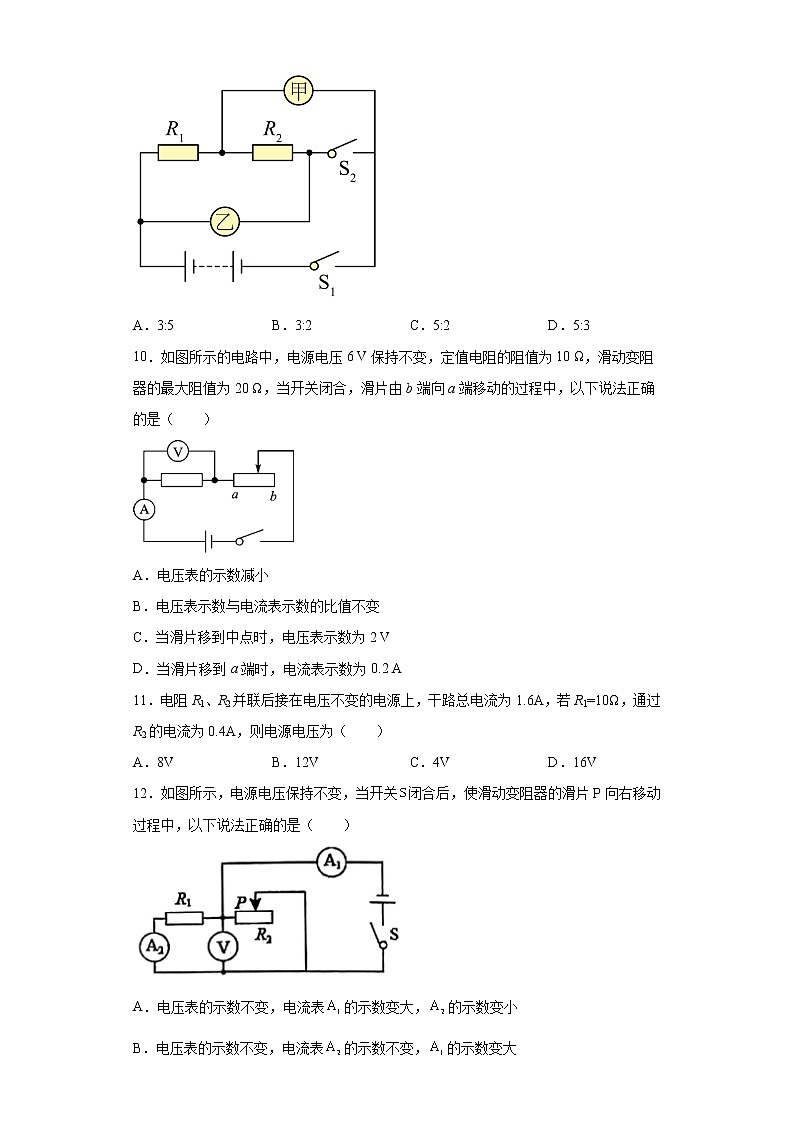

9．如图所示的电路中，电源电压保持不变。当闭合开关S1并将开关S2断开，甲、乙两表均为电流表时，两表的示数之比为5:2；当开关S1和S2闭合，甲、乙两表均为电压表时，两表示数之比为（ ）
A．3:5B．3:2C．5:2D．5:3
10．如图所示的电路中，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20 Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（ ）
A．电压表的示数减小
B．电压表示数与电流表示数的比值不变
C．当滑片移到中点时，电压表示数为2 V
D．当滑片移到a端时，电流表示数为0.2 A
11．电阻R1、R2并联后接在电压不变的电源上，干路总电流为1.6A，若R1=10Ω，通过R2的电流为0.4A，则电源电压为（ ）
A．8VB．12VC．4VD．16V
12．如图所示，电源电压保持不变，当开关闭合后，使滑动变阻器的滑片P向右移动过程中，以下说法正确的是（ ）
A．电压表的示数不变，电流表的示数变大，的示数变小
B．电压表的示数不变，电流表的示数不变，的示数变大
C．电压表的示数与电流表的示数的比值变大，的示数变小
D．电压表的示数与电流表的示数的比值不变，的示数变小
13．在如图所示的电路中，电源两端的电压保持不变。闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，电压表、电流表示数的变化情况是（ ）
A．电压表、电流表示数均变大B．电压表、电流表示数均变小
C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大
14．一段导体两端的电压为5V时，导体中电流为0.5A，如果电压增大到10V，导体的电阻和电流分别为（ ）
A．10Ω 0.2AB．10Ω 2AC．10Ω 1AD．20Ω 1A
15．小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（ ）
A．小灯泡越亮，表示接入的合金丝电阻越大
B．利用此装置只能探究导体电阻大小和横截面积的关系
C．利用此装置能探究导体电阻大小和横截面积、长度的关系
D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
二、填空题
16．如图所示，是一种可以改变收音机音量大小的电路元件结构示意图，ABC是固定的铜片，D是一段弧形电阻，E是一端连接在B上的，另一端可在D上滑动的铜片，为了使滑片E顺时针转动时音量增大（通过该元件的电流增大），应该将该元件的铜片B和铜片______接入电路，如果将A、C接入电路，滑片E在逆时针转动过程中，音量______（“变大”“变小”或“不变”）
17．如图所示电路，电源为两节干电池。闭合开关S1、S2，电流表A1的示数为0.3A，电流表A2的示数为0.5A，则通过灯L2的电流为 ______A，此时电压表V的示数为2.8V，则L1两端电压为 ______V；再将S1断开时，电表的示数会变小的是 ______（选填“A1”“A2”或“V”）。（不考虑导线和电流表的电阻）
18．如图所示的电路中，电源电压恒定不变，电阻R的阻值为30Ω。在对S2进行闭合或断开的操作中，电流表可读得0.4A和0.1A两个值，那么电源电压U=______V，灯泡电阻RL=______Ω（灯泡电阻不随温度变化）。
19．如图是灯泡L和电阻R中电流随电压变化的图象。由图象可知，电阻R的阻值为 ______Ω，若将它们并联接在电压为3V的电源两端，电路中的总电阻为 ______Ω。（结果保留一位小数）
20．如图所示电路中，电源电压不变，定值电阻R1、R2分别标有“15Ω 6V”和“20Ω 10V”字样。若想要R1与R2串联，则甲应为___________（选填“电压表”或“电流表”）；当开关S1闭合，S2断开，甲、乙均为电流表时，电源电压最大为___________V。
21．在如图所示的电路中，电源电压保持不变，闭合开关S后，当滑片P向右移动时，电压表示数将_________（选填“变大”，“变小”或“不变”），当滑片P分别在滑动变阻器的两个端点a和d、中点c和图中b位置时，电压表的示数从大到小的顺序分别为4V、3V、2V和0V，则在图示b位置时电压表示数应为_________V。
22．如图所示电路中，电源电压保持不变，闭合开关 S，将滑动变阻器的滑片由 a 端滑到 b 端，电流表示数与某电压表示数变化关系图像如图乙所示。图像反映的是______（选填 R 或 R1）的电流与电压的关系，滑动变阻器 R 的最大电阻值为______Ω。
参考答案
1．D
2．A
3．D
4．C
5．B
6．C
7．B
8．A
9．A
10．B
11．B
12．C
13．C
14．C
15．C
16．A 不变
17．0.2 2.8 A2、V/V、A2
18．3 10
19．20 6.7
20．电压表 6
21．变大 2
22．R 9
