第十八章电功率练习（2）2020-2021学年人教版物理九年级
姓名：___________班级：___________
一、单选题(共42分)
1．(本题3分)在如图所示的电路中，电源电压保持不变，闭合开关，将滑动变阻器的滑片由最右端向左移动至中点的过程中（　　）

A．灯泡的亮度变大 B．电流表的示数不变 C．电压表的示数变小 D．电路的总功率变大
2．(本题3分)如图所示，是科技小组设计的监测河水流速变化的装置原理图，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持不变。闭合开关S，当水流的速度变大时（　　）

A．电压表的示数变大
B．电流表的示数变小
C．电路消耗的总功率变小
D．电流表示数与电压表示数的比值变大
3．(本题3分)某型号电饭煲有加热和保温功能，图甲所示为其内部电路原理图，图乙是该电饭煲工作时电功率与时间的关系图像，关于电饭煲工作时下列说法中正确的是（　　）

A．开关S接触点2时，电饭煲处于加热状态
B．开关S接触点1时，电饭煲处于保温状态
C．电饭煲处于加热状态时的功率是800W
D．保温状态下电饭煲1min消耗200J的电能

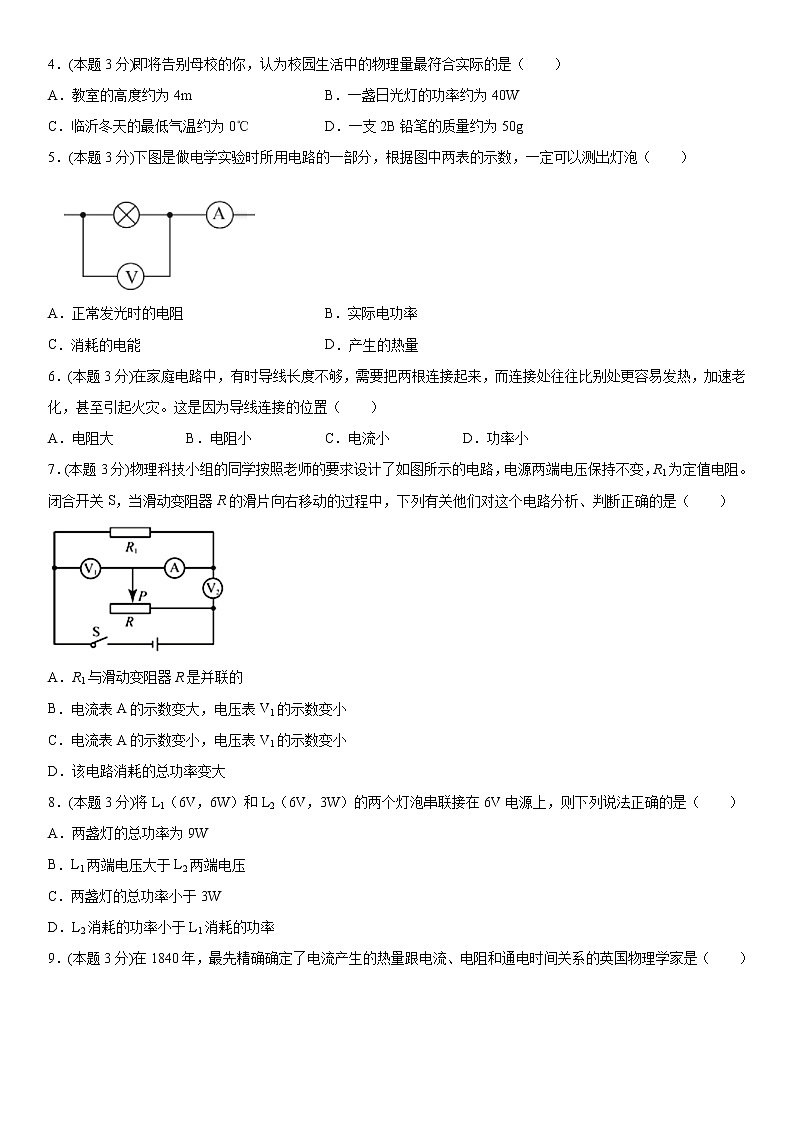

4．(本题3分)即将告别母校的你，认为校园生活中的物理量最符合实际的是（　　）
A．教室的高度约为4m B．一盏日光灯的功率约为40W
C．临沂冬天的最低气温约为0℃ D．一支2B铅笔的质量约为50g
5．(本题3分)下图是做电学实验时所用电路的一部分，根据图中两表的示数，一定可以测出灯泡（　　）

A．正常发光时的电阻 B．实际电功率
C．消耗的电能 D．产生的热量
6．(本题3分)在家庭电路中，有时导线长度不够，需要把两根连接起来，而连接处往往比别处更容易发热，加速老化，甚至引起火灾。这是因为导线连接的位置（　　）
A．电阻大 B．电阻小 C．电流小 D．功率小
7．(本题3分)物理科技小组的同学按照老师的要求设计了如图所示的电路，电源两端电压保持不变，R1为定值电阻。闭合开关S，当滑动变阻器R的滑片向右移动的过程中，下列有关他们对这个电路分析、判断正确的是（　　）

A．R1与滑动变阻器R是并联的
B．电流表A的示数变大，电压表V1的示数变小
C．电流表A的示数变小，电压表V1的示数变小
D．该电路消耗的总功率变大
8．(本题3分)将L1（6V，6W）和L2（6V，3W）的两个灯泡串联接在6V电源上，则下列说法正确的是（　　）
A．两盏灯的总功率为9W
B．L1两端电压大于L2两端电压
C．两盏灯的总功率小于3W
D．L2消耗的功率小于L1消耗的功率

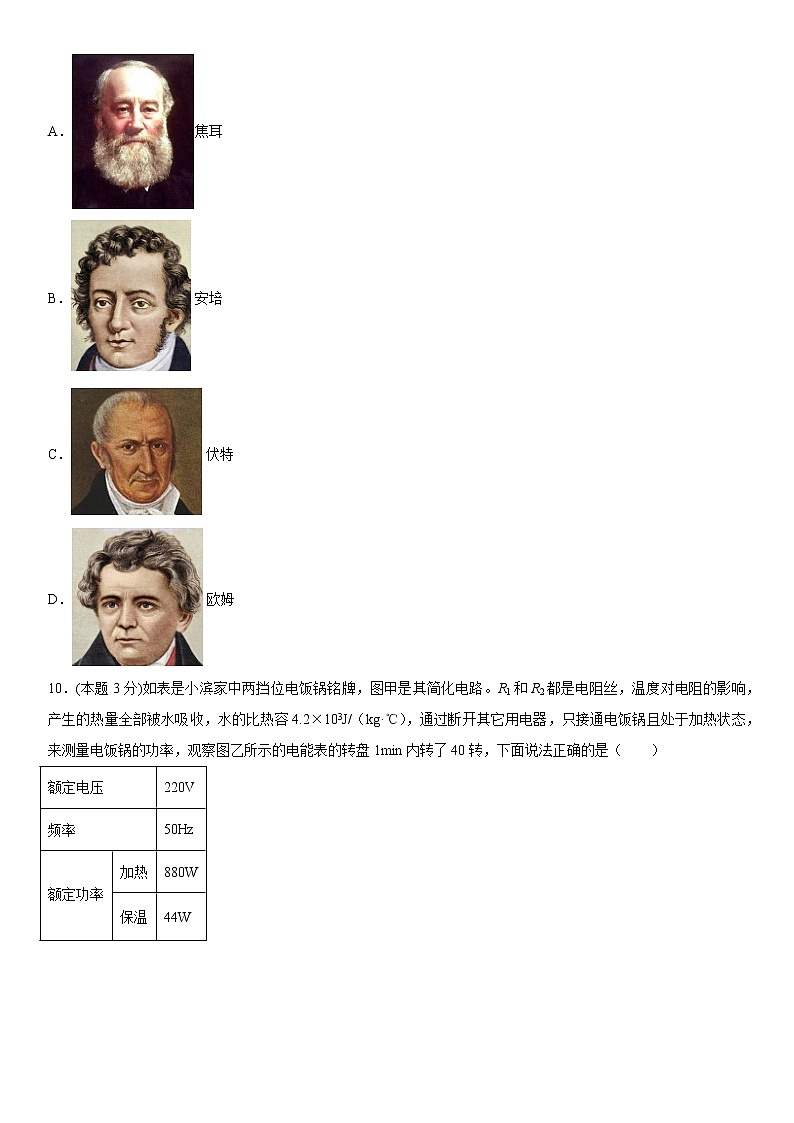

9．(本题3分)在1840年，最先精确确定了电流产生的热量跟电流、电阻和通电时间关系的英国物理学家是（　　）
A．焦耳
B．安培
C．伏特
D．欧姆
10．(本题3分)如表是小滨家中两挡位电饭锅铭牌，图甲是其简化电路。R1和R2都是电阻丝，温度对电阻的影响，产生的热量全部被水吸收，水的比热容4.2×103J/（kg·℃），通过断开其它用电器，只接通电饭锅且处于加热状态，来测量电饭锅的功率，观察图乙所示的电能表的转盘1min内转了40转，下面说法正确的是（　　）
额定电压
220V
频率
50Hz
额定功率
加热
880W
保温
44W

A．电饭锅在加热状态下正常工作时的总电流4A
B．电阻R2的阻值是1100Ω
C．测量时电饭锅的实际加热功率是800W
D．电饭锅在加热状态下正常工作7min，可将2.2kg水的温度升高2℃
11．(本题3分)在综合实践活动课上，小明设计了如图所示的模拟调光灯电路。此电路中电源电压不变，灯泡L标有“6V3W”字样，定值电阻R1的阻值为6Ω。将滑动变阻器R2的滑片P置于最右端，闭合开关，电压表和电流表示数分别为6V和0.3A；移动滑片P至某一位置，电压表和电流表示数分别为1V和0.5A，下列说法正确的是（　　）

A．电源电压为11.4V
B．当电流表示数为0.3A时，R1和L两端的电压之比为1∶2
C．滑动变阻器R2的滑片P在最右端时，灯泡L的实际功率为1.08W
D．滑动变阻器R2的滑片P在最左端时，灯泡L要正常发光需串联一个2Ω的电阻
12．(本题3分)有两只灯泡和分别标有“6V，6W”和“6V，3W”字样，若不考虑温度对电阻的影响，下列说法正确的是（　　）
A．正常工作时，消耗的电能一定大于消耗的电能
B．正常工作时，的电阻大于的电阻
C．将两灯串联在6V的电源上发光时，比亮
D．将两灯并联在6V的电源上发光时，通过的电流小于通过的电流
13．(本题3分)如图1所示电路中，电源电压恒定不变，定值电阻R1的阻值为20Ω。滑动变阻器R2的最大阻值为100Ω。开关闭合后，当滑动变阻器的滑片P移到某一位置时。电压表V1的示数如图2所示，R2的功率为1.75W。下列说法正确的是（　　）

A．电阻R1与滑动变阻器R2并联 B．电压表V1测量电源电压
C．电流表的示数为0.05A D．电源电压为12V
14．(本题3分)现有额定电压均为6V的A、B、C三盏小灯泡，它们的U—I关系图像如图所示。下列说法中正确的是（　　）

A．若将三盏灯串联在电压为12V的电路中，则C灯最亮
B．若将三盏灯串联，当A灯正常发光时，C灯的功率为1W
C．若将三盏灯串联在电压为18V的电路中，则三盏灯均可安全工作
D．若将三盏灯并联在电压为6V的电路中，电路消耗的总功率为14.8W


二、填空题(共24分)
15．(本题4分)额定电压均为的甲、乙两灯，图线如图所示，则甲、乙两灯的额定功率之比为______；若甲、乙两灯并联接在电压为的电源两端时，电阻之比为______；甲、乙两灯串联接在电压为的电源两端时，实际功率之比为______。

16．(本题4分)将一个电热水器单独接在清零的计量插座上工作2h，屏幕显示如图所示，已知电费单价为0.5元/kW·h，电热水器的功率为______W；若该时间内消耗的电能全部给40kg的水加热（水未沸腾），则水温升高______℃[c水=4.2×103J/（kg·℃）]

17．(本题4分)如图所示的电路中，L1标有“6V 3W”，L2标有“9V 9W”，不计温度对灯丝电阻的影响。闭合开关后，两灯均发光，此时两电压表示数之比U1∶U2=______；若将两灯并联后按入6V电路中，则两灯的实际功率之比P1∶P2=______。

18．(本题4分)油汀取暖器和暖手宝是冬季常见的取暖装置，它们里面的加热丝是利用电流的________效应来工作的；利用如图所示装置可以比较暖手宝和油汀取暖器中工作液的比热容大小，在完全相同的甲乙两烧瓶中装入质量相等的上述两种液体（均不导电），且电热丝阻值R1________（选填“>”“
