备战2022 浙教版科学 中考高频考点 加强练
第35讲 电压
一、单选题

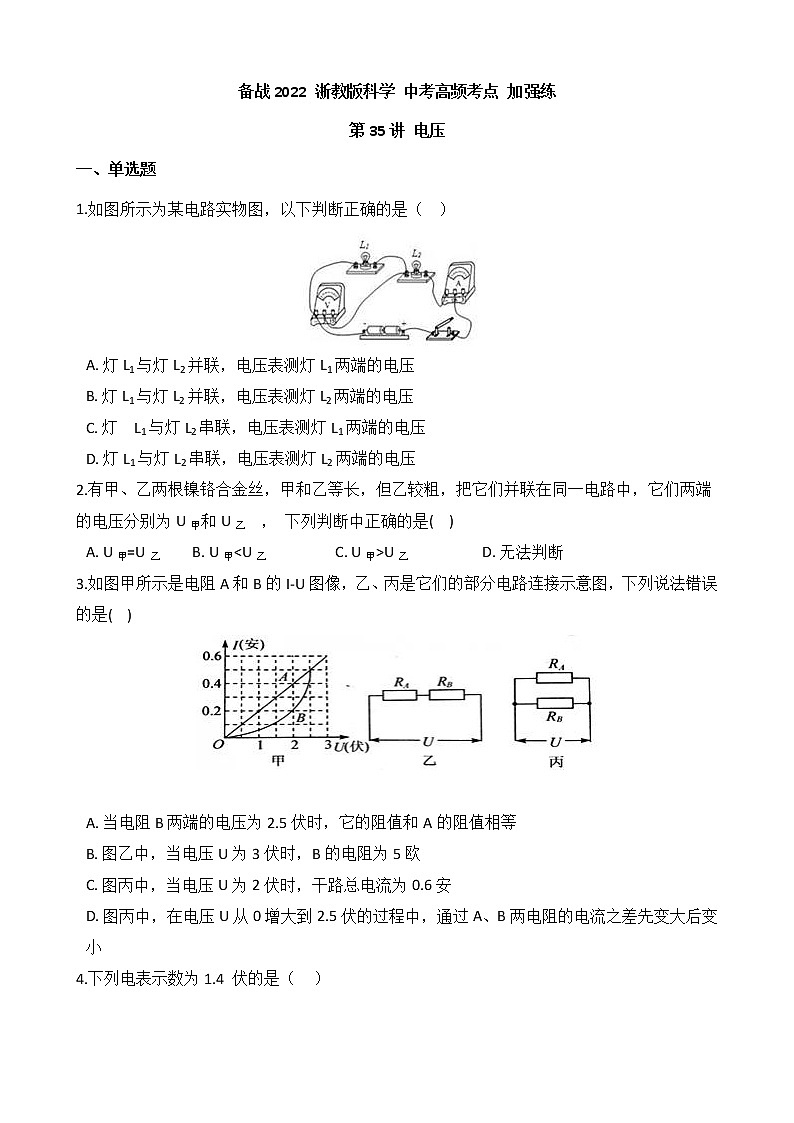

1.如图所示为某电路实物图，以下判断正确的是（   ）

A. 灯L1与灯L2并联，电压表测灯L1两端的电压
B. 灯L1与灯L2并联，电压表测灯L2两端的电压
C. 灯 L1与灯L2串联，电压表测灯L1两端的电压
D. 灯L1与灯L2串联，电压表测灯L2两端的电压
2.有甲、乙两根镍铬合金丝，甲和乙等长，但乙较粗，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙 ， 下列判断中正确的是(    )
A. U甲=U乙         B. U甲U乙                          D. 无法判断
3.如图甲所示是电阻A和B的I-U图像，乙、丙是它们的部分电路连接示意图，下列说法错误的是(    )


A. 当电阻B两端的电压为2.5伏时，它的阻值和A的阻值相等
B. 图乙中，当电压U为3伏时，B的电阻为5欧
C. 图丙中，当电压U为2伏时，干路总电流为0.6安
D. 图丙中，在电压U从0增大到2.5伏的过程中，通过A、B两电阻的电流之差先变大后变小
4.下列电表示数为1.4 伏的是（     ）
A.                           B.
C.                           D.

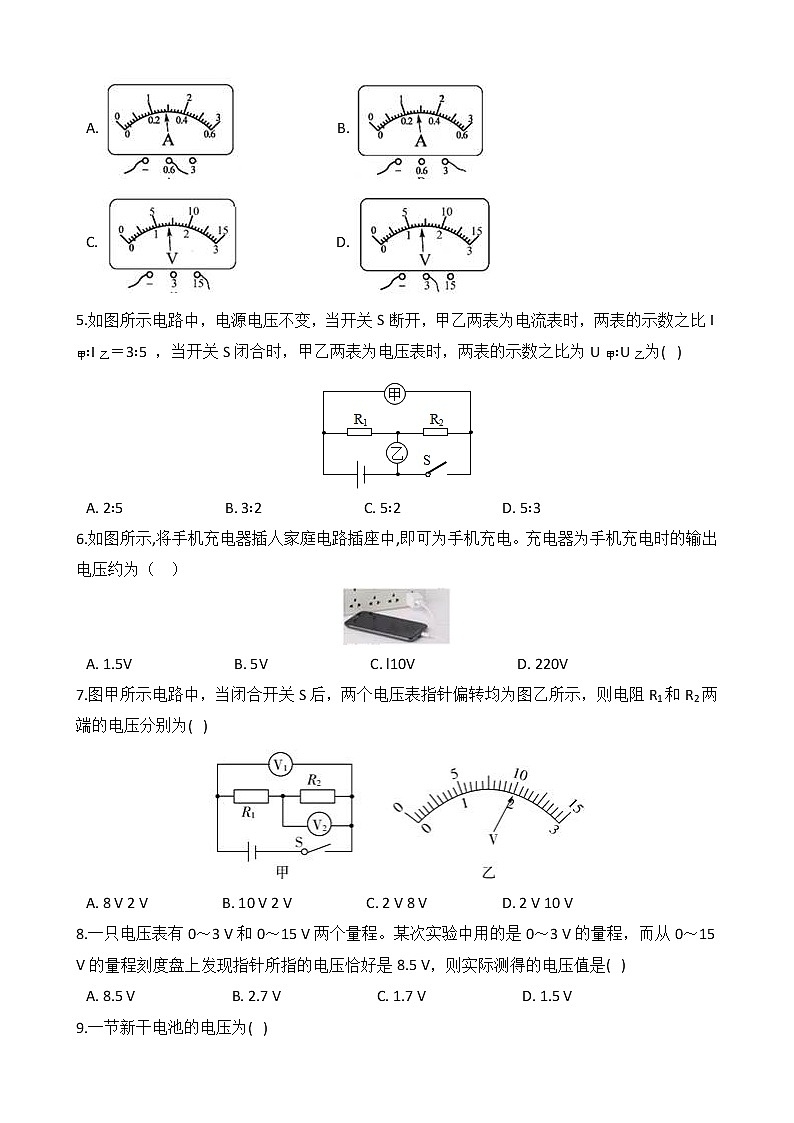

5.如图所示电路中，电源电压不变，当开关S断开，甲乙两表为电流表时，两表的示数之比I甲∶I乙＝3∶5 ，当开关S闭合时，甲乙两表为电压表时，两表的示数之比为U甲∶U乙为(   )

A. 2∶5                            B. 3∶2                            C. 5∶2                            D. 5∶3
6.如图所示,将手机充电器插人家庭电路插座中,即可为手机充电。充电器为手机充电时的输出电压约为（   ）

A. 1.5V                            B. 5V                            C. l10V                            D. 220V
7.图甲所示电路中，当闭合开关S后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为(   )

A. 8 V 2 V                    B. 10 V 2 V                    C. 2 V 8 V                    D. 2 V 10 V
8.一只电压表有0～3 V和0～15 V两个量程。某次实验中用的是0～3 V的量程，而从0～15 V的量程刻度盘上发现指针所指的电压恰好是8.5 V，则实际测得的电压值是(   )
A. 8.5 V                          B. 2.7 V                          C. 1.7 V                          D. 1.5 V
9.一节新干电池的电压为(   )
A. 1.5 V                          B. 24 V                          C. 110 V                          D. 220 V
10.如图所示，能正确地测出小灯泡L1两端电压的电路是(   )
A.                              B.
C.                               D.
11.中国的5G技术全球领先。5G智能手机在使用时电池的电压最接近于（  ）
A. 4V                           B. 110V                           C. 220V                           D. 380V
12.如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（   ）
A.      B.      C.      D.
13.在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合时，下列说法正确的是(    )。

A. 电流表的示数减小，电压表的示数不变
B. 电流表的示数增大，电压表的示数增大
C. 电流表的示数减小，电压表的示数减小
D. 电流表的示数不变，电压表的示数不变
14.用电压表测量电压时，发现指针偏到零刻度的左侧了，其原因是(    )。
A. 电压表的正、负接线柱接反了               B. 电压表的量程太大了
C. 电压表的量程太小了                             D. 电压表未经用电器直接接在电源两端
15.如图所示电路，电压表所测电压是(    )。

A. 红灯两端的电压                                    B. 绿灯两端的电压
C. 红灯和绿灯的总电压                             D. 电源的电压
二、填空题
16.如图为汽车启动原理图。汽车启动时，需将钥匙插入钥匙孔并旋转(相当于接通电路)。

（1）电路接通后，通电螺线管E端的磁极是________极。
（2）当钥匙插入钥匙孔并转动，电动机工作，电磁铁的工作电压________电动机的工作电压。(选填“小于”“等于”或“大于”)
17.我国民用交流电的电压是________伏，周期是0.02秒，由此可知该交流电的频率为________赫兹，人体安全电压一般是________伏。
18.现有两个分别标有“6V  6W”和“3V  6W”的灯泡L1和L2 ， 若将它们并联后接在某一电源上，使其中一个灯泡正常发光，干路允许通过的最大电流是________A。若将它们串联后接在某一电源上，使其中一个灯泡正常发光，则电源电压是________V。
19.如图是电阻A、B的I－U图像。由图可知：将电阻A、B串联后接入电路，当通过A的电流为0.3 A时，A和B两端的总电压是________V，将电阻A、B并联后接入某电路，当通过B的电流为0.2 A时，A两端的电压是________V。

20.如图所示，电源电压是6 V且不变，开关S闭合后电压表示数为2 V，L1两端电压是________V，通过灯L1和灯L2的电流________(选填“灯L1”“灯L2”或“一样”)大；当开关S断开时，电压表的示数为________V。

三、实验探究题
21.实验小组完成了“探究串联电路电压规律”的实验后，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。老师引导同学们用如图甲所示的电路继续进行了深入探究：

（1）测量电源及灯泡两端电压。电压表接在CD两点，是为了测量灯泡________的电压，闭合开关，电压表的示数（如图乙所示）是________V。
（2）测量电路中导线的电压。测出导线BC间的电压大约为0.05V，由此得知导线分压可能是造成结论与猜想不符的原因。为了能更明显地观察到导线分压的现象，应选择较________（选填：“粗”或“细”）的导线，原因是________。
（3）完成以上步骤后，他们准备测量开关两端的电压，你认为这一步骤是否有必要，理由是________。
22.在“探究串联电路电压的特点”活动中。

（1）如图所示连接电路时，至少需要________根导线；实验中应选择规格________（相同/不同）的小灯泡。
（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是________（填出一种即可）。
（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？________，理由是________。
（4）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：________，改进方法是________。
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
23.拓展性学习小组的同学合作进行“探究串联电路的电压特点”设计了如图①所示电路，并连接了如图②所示电路。(在导体的电阻不变时，通过导体的电流和导体两端的电压成正比)

（1）图乙的实验电路连接中有一处错误，无法完成实验，连接错误的导线是________(填“a”“b”或“c”)。
（2）正确连接后，继续实验，根据测得的实验数据，绘制了如图③所示的曲线图。
(a)图③中甲、乙两条曲线是根据图①电路测得的实验数据所绘制的曲线，其中与图①电路中电压表V1对应的曲线是________(填“甲”或“乙”)。
(b)已知电源电压恒为6 V，根据探究目的分析图③中的曲线，得出的实验结论是________。
（3）拓展探究：同学们根据串联电路的特点，重新设计了如图④所示电路(电源电压未知)，利用电压表和定值电阻R0(已知阻值)测量未知定值电阻Rx的阻值，闭合开关S后，接下来的操作是________(只需写出操作过程和测量的科学量，不需要写出表达式)。
四、解答题
24.在图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处。要求开关S闭合后，电流方向如图所示，电压表测小灯泡电压。

25.如所示电路中，已知电源的电压为9V，电压表V1的示数是4V，V2的示数是8V，请你计算灯泡L2两端的电压为多少伏？

26.如图甲所示的电路中，闭合开关，当滑动变阻器的滑片 P 从 a 端移到 b 端的过程中，定值电阻 R1 两端的电压随滑动变阻器 R2（0≤R2≤50Ω）阻值变化的图象如图乙所示，求：

（1）电源电压。
（2）当R2=15Ω 时，电压表示数为多少。
（3）如将电压表并联在 R2两端，如图丙所示，闭合开关，将滑动变阻器的滑片 P 从b端移向a端，则请在丁图中作出通过定值电阻R1的电流和电压表示数的关系图。
五、综合说理题
27.小明在做如下图所示的电学实验过程中，不慎把电路中的L2的玻璃泡打碎了，此时他惊奇的发现：这个小灯泡几乎不发光，可另一个灯L1反而更亮了。你认为L2变暗、L1反而更亮的原因是什么？请用有关的科学知识加以解释。

28.小科同学发现圣诞树上小彩灯的连接方式为串联，当其中一个小彩灯的灯丝熔断后，其余的小彩灯还能继续发光，这是为什么？他请教了科技人员，得到以下信息：小彩灯规格是“2.5V 0.25A”，小彩灯的构造如图甲所示，细金属丝表面涂有绝缘物质，在正常（低压）时不导通，若加上较高电压（如220伏）时，细金属丝表面的绝缘层被击穿．取一只完好的小彩灯，按如图乙电路进行实验，电源电压为7.5伏。

（1）小彩灯正常工作时，连入电路中的滑动变阻器阻值为多少欧？
（2）当连入电路的滑动变阻器阻值逐渐变小的过程中，小彩灯灯丝突然熔断而不发光，电压表的示数如图丙，读数为　    　伏。
（3）依据小彩灯结构及实验现象，请推测彩灯串中一只小彩灯的灯丝熔断而其他小彩灯仍能发光的原因是　   　。

答案解析部分
一、单选题
1.答案: C
考点:串联电路和并联电路的辨别，电压的测量及电压表的使用
分析:①如果只有一条通路，那么用电器串联；如果有两条或多条通路，那么用电器并联；
②电压表与谁并联，它就测量谁的电压，据此分析判断。
解答:如下图所示，电路只有一条通路，则灯泡L1与L2串联；

电压表与灯泡L1并联，测L1两端的电压；

故C正确，而A、B、D错误。
故选C。
2.答案: A
考点:串、并联电路的电压特点
分析:根据并联电路的电压特点分析即可。
解答:在并联电路中，各支路两端电压相等，因此U甲=U乙 ， 故A正确，而B、C、D错误。
故选A。
3.答案: B
考点:串、并联电路的电流特点，串、并联电路的电压特点，电阻和电阻的串联、并联
分析:（1）根据图甲确定电压和电流，根据公式R=UI比较二者电阻大小；
（2）根据乙图可知，两个电阻串联，根据U总=UA+UB从图甲中找到对应的电流和电压，然后计算B的电阻；
（3）图丙中，两个电阻并联，根据图甲确定通过它们的电流，然后根据I总=IA+IB计算出干路电流；
（4）根据图甲确定通过二者电流之差的大小变化。
解答:A.根据甲图可知，当A和B的电压都为2.5V时，通过二者的电流都是0.5A，根据R=UI可知，它们的阻值相等，故A正确不合题意；
B.根据乙图可知，两个电阻串联，那么它们的电压之和等于3V。根据甲图可知，当电流为0.2A时，A的电压为1V，B的电压为2V，二者电压之和恰好等于3V。那么此时B的电阻为：RB=UBIB=2V0.2A=10Ω ， 故B错误符合题意；
C.图丙中，两个电阻并联，当电压都为2V时，根据甲图可知，通过A的电流为0.4A，通过B的电流为0.2A，则干路电流为：I总=IA+IB=0.4A+0.2A=0.6A，故C正确不合题意；
D.根据甲图可知，当电压从0增大到2.5V的过程中，通过A和B的电流之差先变大后变小，故D正确不合题意。
故选B。
4.答案: D
考点:电压的测量及电压表的使用
分析:首先根据表盘中间的字母判断电表的种类，然后根据量程和分度值读出电表的示数即可。
解答:A和B中表盘中央为“A”，为电流表，不是电压表，故A、B错误；
C中电压表量程为0~15V，分度值为0.5V，示数为7V，故C错误；
D中电压表的量程为0~3V，分度值为0.1V，示数为1.4V，故D正确。
故选D。
5.答案: C
考点:串、并联电路的电流特点，串、并联电路的电压特点
分析:在串联电路中，电压与电阻成正比；在串联电路中，电流与电阻成反比，据此分析解答。
解答:①当开关S断开，甲乙两表为电流表时，两个电阻并联，电流表甲测通过R2的电流，乙测总电流；
根据I总=I1+I2可知，通过两个电阻的电流之比：I2：I1=I甲：（I乙-I甲）=3：2；
根据并联电路电流与电阻成反比得到：R1：R2=I2：I1=3：2；
②当开关S闭合时，甲乙两表为电压表时，两个电阻串联，电压表甲测总电压，电压表乙测R2的电压；
根据串联电路电压与电阻成正比得到：U1：U2=R1：R2=3：2；
根据U总=U1+U2得到：U甲：U乙=（U1+U2）：U2=（R1+R2）：R2=5：2.
故选C。
6.答案: B
考点:电压
分析:根据对常见电压值的了解分析判断。
解答:手机充电器为手机充电时的输出电压为5V，故B正确，而A、C、D错误。
故选B。
7.答案: A
考点:电压的测量及电压表的使用，串、并联电路的电压特点
分析:首先根据串联电路的电压特点比较两个电压表的示数大小，然后读出乙图中两个电压表的示数，并与两个电压表对应起来，最后根据U总=U1+U2计算对应的电压即可。
解答:根据甲图可知，电阻R1与R2串联，电压表V1测总电压，V2测R2的电压。
根据串联电路的总电压等于各处电压之和可知，电压表V1>V2；
根据乙图可知，当电压表的量程为0~3V时，分度值为0.1V，示数为2V；
当电压表的量程为0~15V时，分度值为0.5V，示数为10V；
因此电压表V1示数为2V，V1的示数为10V；
则电阻R2的电压为2V；
那么R1的电压为：U1=U总-U2=10V-2V=8V。
故A正确，而B、C、D错误。
故选A。
8.答案: C
考点:电压的测量及电压表的使用
分析:在电压表上，两个量程共用一排刻度线，因此每个刻度线对应的电压值中，大量程是小量程的：15V÷3V=5倍，据此分析计算。
解答:从0～15 V的量程刻度盘上发现指针所指的电压恰好是8.5 V，实验用的是0～3 V的量程，所以实际电压：U＝8.5 V÷5＝1.7 V，故C正确，而A、B、D错误。
故选C。
9.答案: A
考点:电压
分析:根据对电压的认识分析判断。
解答:一节新干电池的电压为1.5V，故A正确，而B、C、D错误。
故选A。
10.答案: D
考点:电压的测量及电压表的使用
分析:电压表应该与被测的用电器并联，且注意“正进负出”，据此分析判断。
解答:A.电压表与L1并联，但是“+”接线柱与电源负极相连，故A错误；
B.电压表与两个灯泡并联，测它们的总电压，故B错误；
C.电压表与灯泡L2并联，测L2的电压，故C错误；
D.电压表与L1并联，且正负接线柱连接正确，故D正确。
故选D。
11.答案: A
考点:电压
分析:根据有关电压的常识分析判断。
解答:智能手机使用的锂电池的电压大约为3.7V，接近于4V，故A符合题意，而B、C、D不合题意。
故选A。
12.答案: A
考点:电压的测量及电压表的使用
分析:电压表要与被测的用电器并联，据此分析判断。
解答:A.两个灯泡串联，电压表与L1并联，测L1的电压，故A正确；
B.两个灯泡串联，电压表与L2并联，测L2的电压，故B错误；
C.当开关闭合后，电压表被开关短路，示数为零，故C错误；
D.两个灯泡串联，电压表与电源并联，测电源电压，故D错误。
故选A。
13.答案: D
考点:串、并联电路的电流特点，串、并联电路的电压特点
分析:首先根据开关的闭合或断开分析串并联关系，然后确定电表所测的物理量，最后根据欧姆定律结合串并联电路的电压、电流和电阻规律分析判断即可。
解答:根据电路图可知，当开关S断开时，只有电阻R2工作，此时电流表测通过R2的电流，电压表测电源电压；
当开关S闭合后，电阻R1与R2并联，电流表仍然只测通过R2的电流，因此电流表的示数保持不变。此时电压表仍然测电源电压，因此电压表的示数保持不变。
故D正确，而A、B、C错误。
故选D。

14.答案: A
考点:电压的测量及电压表的使用
分析:根据电压表的使用规律分析判断。
解答:电压表测量电压时，发现指针偏到零刻度的左侧了，其原因是电压表的正、负接线柱接反了，故A正确，而B、C、D错误。
故选A。
15.答案: B
考点:电压的测量及电压表的使用
分析:电压表与谁并联，它就是测谁的电压。
解答:如下图所示，

电压表并联在绿灯的两端，测绿灯的电压，故B正确，而A、C、D错误。
故选B。
二、填空题
16.答案: （1）S (或南)
（2）小于
考点:电压，通电螺线管的极性和电流方向的判断
分析:（1）根据安培定则判断通电螺线管的磁极方向；
（2）串联的干电池的节数越多，电源电压越大，据此比较电磁铁和电动机两端电压的大小。
解答:（1）根据图片可知，螺线管线圈上电流方向左；右手握住螺线管，弯曲的四指指尖向左，此时大拇指指向下端，那么螺线管的F端为N极，E端为S极。
（2）根据图片可知，电磁铁接在一节干电池上，而电动机接在两节干电池上，那么电磁铁的工作电压小于电动机的工作电压。
17.答案: 220；50；小于等于36
考点:电压
分析:根据有关电压的知识解答。
解答:我国民用交流电的电压是220V，周期是0.02s，由此可知该交流电的频率为50Hz，人体安全电压一般是小于等于36V。
18.答案: 2.5；7.5
考点:串、并联电路的电流特点，串、并联电路的电压特点，欧姆定律及其应用，电功率计算公式的应用
分析:（1）并联电路中，各支路两端电压相等，因此并联时的最大总电压等于其中最小的额定电压。首先根据R=U2P分别计算出两个灯泡的电阻，再根据I=UR分别计算出通过灯泡的电流，最后根据I总=I1+I2计算最大电流即可；
（2）串联电路中，各处电流都相等，因此串联时的最大电流等于其中最小的额定电流。首先根据I=PU分别计算出通过它们的额定电流，然后确定最大电流，最后根据U总=I总R总计算最大电源电压。

解答:两个灯泡的电阻分别为：R1=U12P1=6V26W=6Ω；
R2=U22P2=3V26W=1.5Ω；
（1）因为3V
