2020-2021学年第十五章 电流和电路综合与测试单元测试同步达标检测题

这是一份2020-2021学年第十五章 电流和电路综合与测试单元测试同步达标检测题，共12页。试卷主要包含了单选题，填空题，作图题，综合题等内容，欢迎下载使用。

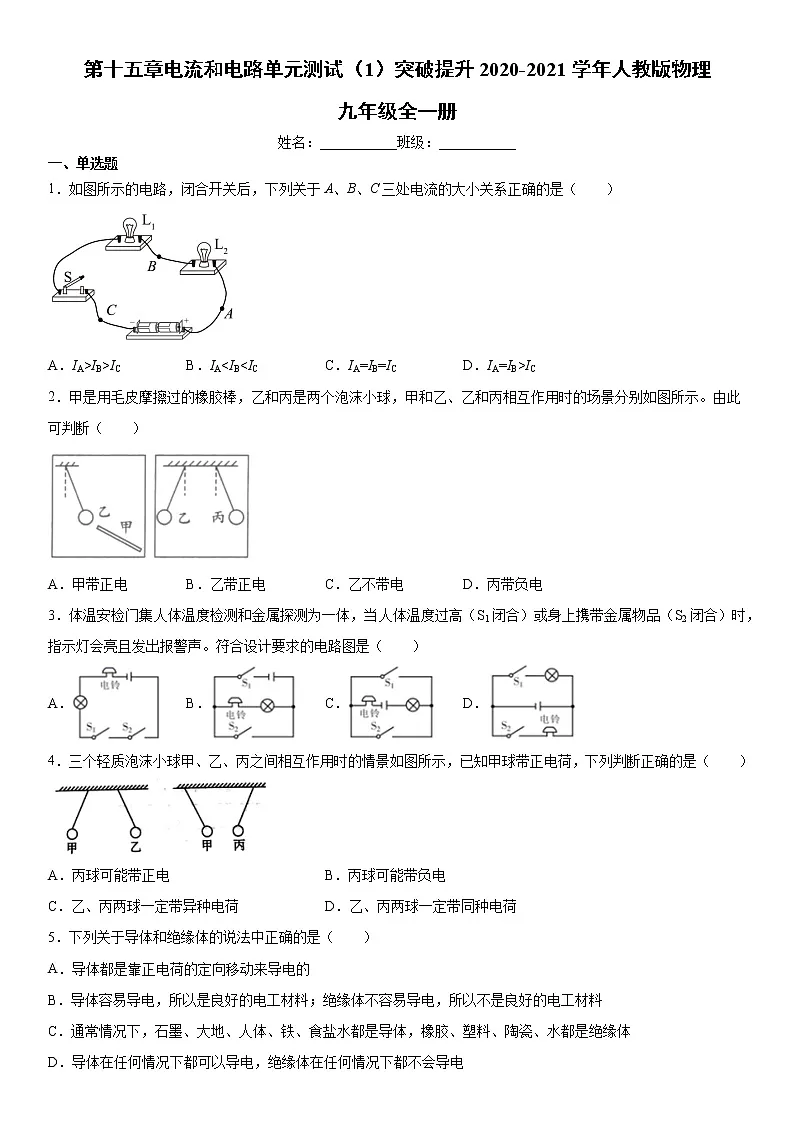

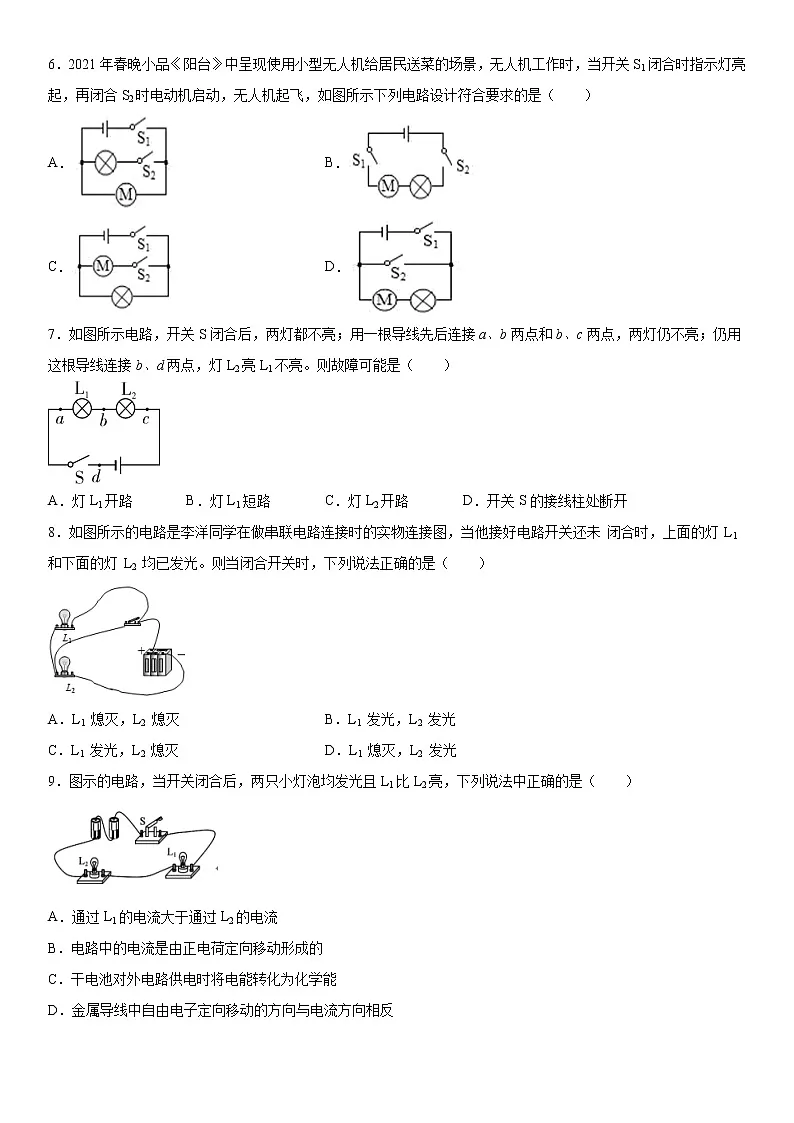

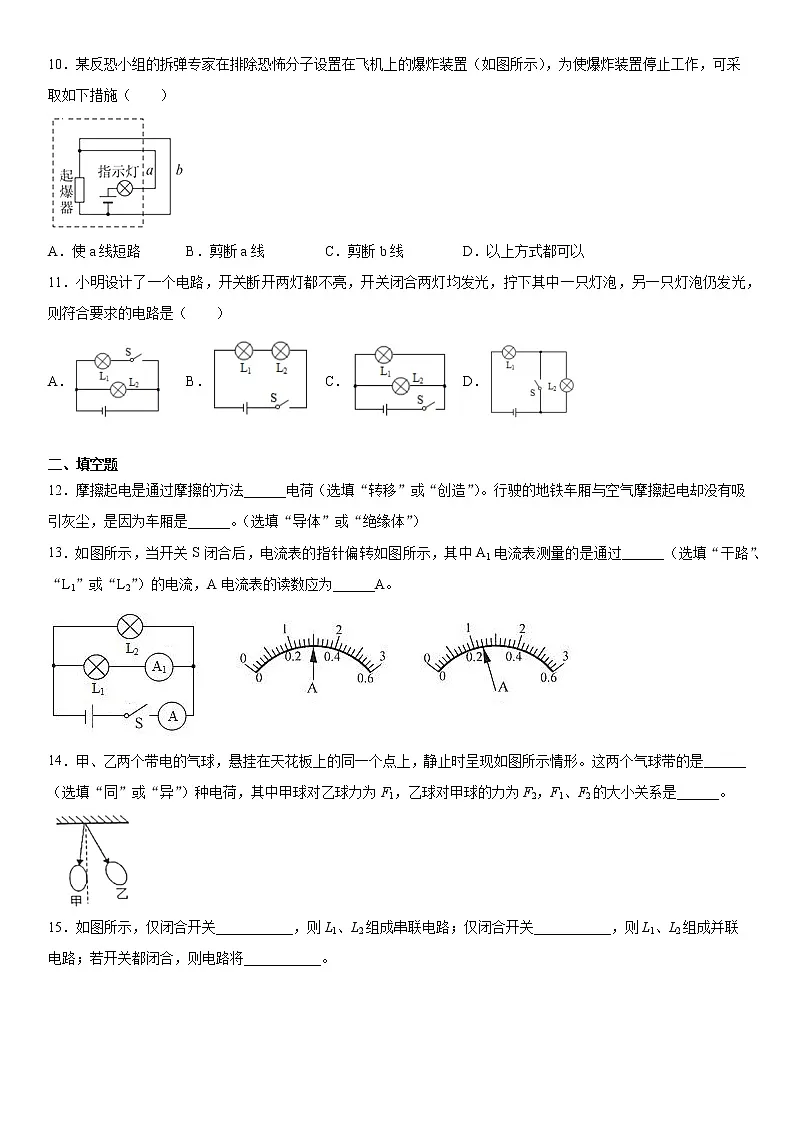

第十五章电流和电路单元测试（1）突破提升2020-2021学年人教版物理九年级全一册姓名：___________班级：___________一、单选题1．如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（　　）A．IA>IB>IC B．IA<IB<IC C．IA=IB=IC D．IA=IB>IC2．甲是用毛皮摩擦过的橡胶棒，乙和丙是两个泡沫小球，甲和乙、乙和丙相互作用时的场景分别如图所示。由此可判断（　　）A．甲带正电 B．乙带正电 C．乙不带电 D．丙带负电3．体温安检门集人体温度检测和金属探测为一体，当人体温度过高（S1闭合）或身上携带金属物品（S2闭合）时，指示灯会亮且发出报警声。符合设计要求的电路图是（　　）A． B． C． D．4．三个轻质泡沫小球甲、乙、丙之间相互作用时的情景如图所示，已知甲球带正电荷，下列判断正确的是（　　）A．丙球可能带正电 B．丙球可能带负电C．乙、丙两球一定带异种电荷 D．乙、丙两球一定带同种电荷5．下列关于导体和绝缘体的说法中正确的是（　　）A．导体都是靠正电荷的定向移动来导电的B．导体容易导电，所以是良好的电工材料；绝缘体不容易导电，所以不是良好的电工材料C．通常情况下，石墨、大地、人体、铁、食盐水都是导体，橡胶、塑料、陶瓷、水都是绝缘体D．导体在任何情况下都可以导电，绝缘体在任何情况下都不会导电6．2021年春晚小品《阳台》中呈现使用小型无人机给居民送菜的场景，无人机工作时，当开关S1闭合时指示灯亮起，再闭合S2时电动机启动，无人机起飞，如图所示下列电路设计符合要求的是（　　）A． B．C． D．7．如图所示电路，开关S闭合后，两灯都不亮；用一根导线先后连接a、b两点和b、c两点，两灯仍不亮；仍用这根导线连接b、d两点，灯L2亮L1不亮。则故障可能是（　　）A．灯L1开路 B．灯L1短路 C．灯L2开路 D．开关S的接线柱处断开8．如图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未闭合时，上面的灯 L1 和下面的灯 L2均已发光。则当闭合开关时，下列说法正确的是（　　）A．L1熄灭，L2熄灭 B．L1发光，L2发光C．L1发光，L2熄灭 D．L1熄灭，L2发光9．图示的电路，当开关闭合后，两只小灯泡均发光且L1比L2亮，下列说法中正确的是（　　）A．通过L1的电流大于通过L2的电流B．电路中的电流是由正电荷定向移动形成的C．干电池对外电路供电时将电能转化为化学能D．金属导线中自由电子定向移动的方向与电流方向相反 10．某反恐小组的拆弹专家在排除恐怖分子设置在飞机上的爆炸装置（如图所示），为使爆炸装置停止工作，可采取如下措施（　　）A．使a线短路 B．剪断a线 C．剪断b线 D．以上方式都可以11．小明设计了一个电路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，则符合要求的电路是（　　）A． B． C． D． 二、填空题12．摩擦起电是通过摩擦的方法______电荷（选填“转移”或“创造”）。行驶的地铁车厢与空气摩擦起电却没有吸引灰尘，是因为车厢是______。（选填“导体”或“绝缘体”）13．如图所示，当开关S闭合后，电流表的指针偏转如图所示，其中A1电流表测量的是通过______（选填“干路”、“L1”或“L2”）的电流，A电流表的读数应为______A。14．甲、乙两个带电的气球，悬挂在天花板上的同一个点上，静止时呈现如图所示情形。这两个气球带的是______（选填“同”或“异”）种电荷，其中甲球对乙球力为F1，乙球对甲球的力为F2，F1、F2的大小关系是______。15．如图所示，仅闭合开关___________，则L1、L2组成串联电路；仅闭合开关___________，则L1、L2组成并联电路；若开关都闭合，则电路将___________。16．用摩擦的方法使物体带电，叫做______。与头发摩擦过的气球能吸引该头发这是因为______，该气球还能吸引细小的水流是因为______17．如图所示，用丝绸摩擦玻璃棒后，玻璃棒带___________电；如果将该玻璃棒靠近纸屑，我们会观察到有些纸屑先被吸引然后又很快弹开，这些纸屑被弹开的原因是___________　。 三、作图题18．根据如图所示的实物连线图，请在方框中画出对应的电路图。（要求连线要横平竖直，尽量使电路图简洁美观）19．作图题 (1)如图所示的实物电路，请在右边方框内画出电路图；(2)如下图所示，是一种门铃电路，请在方框内画出它的电路图。（电铃符号）四、综合题20．综合作图﹣﹣小雨房间的灯：小雨的房间里的电路工作情况：S为房间电路总开关．闭合开关S1，两盏吊灯L1，L2都亮；闭合开关S2，壁灯L3和床头灯L4只有一个会亮；旁边的S3为单刀双掷开关，S3拨到a处时壁灯L3亮，且可以有S4控制它有两个同亮度，拨到b处床头L4灯亮，且床头灯亮度可调．现在给你：电源、开关4个，单刀双掷开关1个，滑动变阻器1个，定值电阻1个，电灯4盏，导线若干．请你在方框中画出电路图．
参考答案1．C【详解】分析电路可知，闭合开关后，灯泡L1和L2串联接入电路，而在串联电路中，电流处处相等，故IA=IB=IC，故ABD不符合题意；C符合题意。故选C。2．B【详解】用毛皮摩擦过的橡胶棒带负电，甲带负电，乙丙相互排斥，带同种电荷，甲乙相互吸引，乙一定带正电，则丙也带正电，故ACD不符合题意，B符合题意。故选B。3．C【详解】根据题意可知，当人体温度过高（S1闭合）或人身上携带金属物品（S2闭合）时，指示灯就会亮起且发出报警声，这说明任何一个开关闭合，整个电路工作，即这两个开关互不影响，是并联在电路中的，然后与灯泡和电铃串联在电路中。由各选项图知，ABD不符合题意，C符合题意。
故选C。
 4．B【详解】因为同种电荷相互排斥，而甲球带正电荷，所以乙球带正电荷。因为异种电荷相互吸引，而且带电体有吸引轻小物体的性质，所以丙球可能带负电或者不带电，故B正确，ACD错误。故选B。5．C【详解】A．金属导体是靠自由电子（负电荷）的定向移动来导电的，故A错误；B．导体容易导电，所以是良好的电工材料，绝缘体不容易导电，绝缘体是重要的电工材料，可以防止触电，故B错误；C．容易导电的物体叫导体，如：石墨、大地、人体、铁、食盐水等。不容易导电的物体叫绝缘体，常见的绝缘体包括：橡胶、塑料、陶瓷、水。故C正确；D．导体和绝缘体没有绝对的界限。如：常温下是绝缘体的玻璃加热到红炽状态时，就变为导体，故D错误。故选C。6．C【详解】经分析可知，指示灯和电动机并联，开关S1位于干路，开关S2位于电动机支路。A．由电路图可知，开关S1闭合时电动机工作，再闭合S2时指示灯亮起，故A不符合题意；B．由电路图可知，开关S1闭合时电动机和指示灯都不工作，再闭合S2时电动机和指示灯同时工作，故B不符合题意；C．由电路图可知，开关S1闭合时指示灯亮起，再闭合S2时电动机工作，故C符合题意；D．由电路图可知，开关S1闭合时电动机和指示灯都工作，再闭合S2时会造成电源短路，故D不符合题意。故选C。7．D【详解】将导线接在ab两点时，两灯仍不亮，说明故障出现在a到电源正极之间或b到电源负极之间，即ab间是正常的；将导线接在bc两点上，两灯还是不亮，说明故障出现在a到电源正极之间或c到电源负极之间，即bc间也是正常的；将导线接在bd两点上时，发现灯L2亮而灯L1不亮，说明a到电源正极之间以及L2都是完好的，所以故障出现在ad之间，即可能是开关处断路，故D符合题意，ABC不符合题意。故选D。8．D【详解】由实物图知，开关未闭合时，两灯串联在电路中，所以两灯都发光，闭合开关后，灯L1被短路，所以熄灭，但L2仍发光，故ABC错误，D正确。故选D。9．D【详解】A．串联电路中电流处处相等，由图知两灯串联，则流过L1的电流与流过L2电流大小相等，故A错误；B．铜导线中含有大量的自由电子，开关闭合后，该电路中的电流是由自由电子定向移动形成的，故B错误；C．干电池工作时，将化学能转化为电能，故C错误；D．物理学中规定正电荷定向移动的方向为电流方向，而电子带负电，所以金属导线中自由电子定向移动的方向与电流方向相反，故D正确。故选D。10．B【详解】A．由图可知，此时起爆器被导线b短路，没有电流通过起爆器，所以起爆器不工作。用一根导线使a线短路，不能改变电路状态，当线b断开后起爆器工作，故A不符合题意；B．如果剪断线a，整个电路处于断路状态，爆炸装置不工作，故B符合题意；C．如果剪断线b，则指示灯与起爆器串联，起爆器工作，故C不符合题意。D．由以上分析知，AC不符合题意，故D不符合题意。故选B。11．C【详解】A．从A选项的图可以看到，无论开关是闭合还是断开，L2都能发光，这与题中的要求“开关断开两灯都不亮”，不相符，所以A选项的图不是符合要求的电路，故A不符合题意；B．从B选项的图可以看到，闭合开关后，根据电流的流法可知，这是一个串联电路，两灯串联，两灯都能发光，拧下其中任意一只灯泡，另一只灯泡就不能发光了，这与题中的要求“拧下其中一只灯泡，另一只灯泡仍发光”,不相符，所以B选项的图不是符合要求的电路，故B不符合题意；C．从C选项的图可以看到，闭合开关后，根据电流的流法可知，两灯泡并联，开关在干路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中任意一只灯泡，另一只灯泡仍发光，这与题中的要求相符，所以C选项的图是符合要求的电路，故C符合题意；D．从D选项的图可以看到，开关断开，根据电流的流法，可知两灯是串联的，两灯都发光，这与题中的要求“开关断开两灯都不亮”，不相符，所以D选项的图不是符合要求的电路，故D不符合题意。故选C。2．转移    导体    【详解】[1]摩擦起电是不同的原子核对电子束缚能力的强弱不同，对电子束缚能力的强容易得到电子，对电子束缚能力的弱的容易失去电子，实质是电荷的转移。[2]行驶的地铁车身与空气摩擦起电，却没有吸引灰尘，车厢可以将电荷导入大地，说明车厢是由导体制成的。13．    1.2    【详解】[1]A1电流表和L1串联，测L1电流。[2]A1用小量程，分度值0.02A，读数0.3A，两灯并联，A在干路，所以A示数大于A1，所以A用大量程，分度值0.1A，示数1.2A。14．同    相等    【详解】[1]由图可知，两个气球相互排斥，根据电荷间的相互作用规律，两个气球带的是同种电荷。[2]甲球对乙球力为F1，乙球对甲球的力为F2，这两个力是一对相互作用力，大小相等，方向相反。15．S2    S1、S3    短路    【详解】[1] L1、L2组成串联电路，则电流要从电源正极出发后先后依次经过两盏灯泡；只闭合开关S2即可。[2] L1、L2组成并联电路，则应电流从电源正极出发后分别流经两盏灯泡，后又汇合一点回到电源的负极，所以闭合开关S1、S3时，能达到电流分支的目的。[3]若开关都闭合，开关S2S3的闭合，相当于用导线直接连接在电源的两端，会造成电路短路。16．摩擦起电    异种电荷相互吸引    带电体具有吸引轻小物体的性质    【详解】[1]用摩擦的方法使物体带电，叫摩擦起电。[2][3]气球和头发摩擦，气体和头发带上异种电荷，异种电荷相互吸引，所以与头发摩擦过的气球能吸引该头发。与头发摩擦过的气球能吸引细小水流，是因为带电的物体能够吸引不带电的轻小物体。17．正    同种电荷相互排斥    【详解】[1]丝绸摩擦过的玻璃棒带正电。[2]让带正电的玻璃棒接触纸屑后，有些纸屑被吸引后又弹开，是因为与玻璃棒接触的纸屑带上了同种电荷，因为同种电荷相互排斥，所以会弹开。18．【详解】由实物图可知，两个灯泡并联，S1控制整个电路，S2控制灯L2。19．(1) ；(2)【详解】(1)由实物图知，两灯泡并联，开关在干路中。电路图如图所示(2)由实物图知，电路中就是一个开关，来控制电铃，其中电池组供电。画电路图时，将实物统一用相应的元件符号表示在电路图中。如图所示20．【解析】S为房间电路总开关，则S接在干路中；闭合开关S1，两盏吊灯L1，L2都亮，则S1同时控制L1，L2，L1，L2是并联在电路中的；闭合开关S2，壁灯L3和床头灯L4只有一个会亮，这说明L3和床头灯L4是并联的，S2与L3、L4其中的一个是相连接的；S3为单刀双掷开关，S3拨到a处时壁灯L3亮，且可以有S4控制它有两个同亮度，这说明S4控的断开与闭合能改变这条支路的电流，所以电路中需要一个电阻，S4与该电阻是并联在一起的；S3拨到b处床头L4灯亮，且床头灯亮度可调，说明滑动变阻器与L4是串联在一起的；电路图如图所示：【点睛】解决本题的关键是会根据要求判断电路元件的连接方式和设计出正确的电路，会用元件符号画出正确的电路图．
