物理九年级全册第十二章 机械能和内能综合与测试课后测评

这是一份物理九年级全册第十二章 机械能和内能综合与测试课后测评，共10页。试卷主要包含了甲、乙两个用电器的电压之比为2等内容，欢迎下载使用。

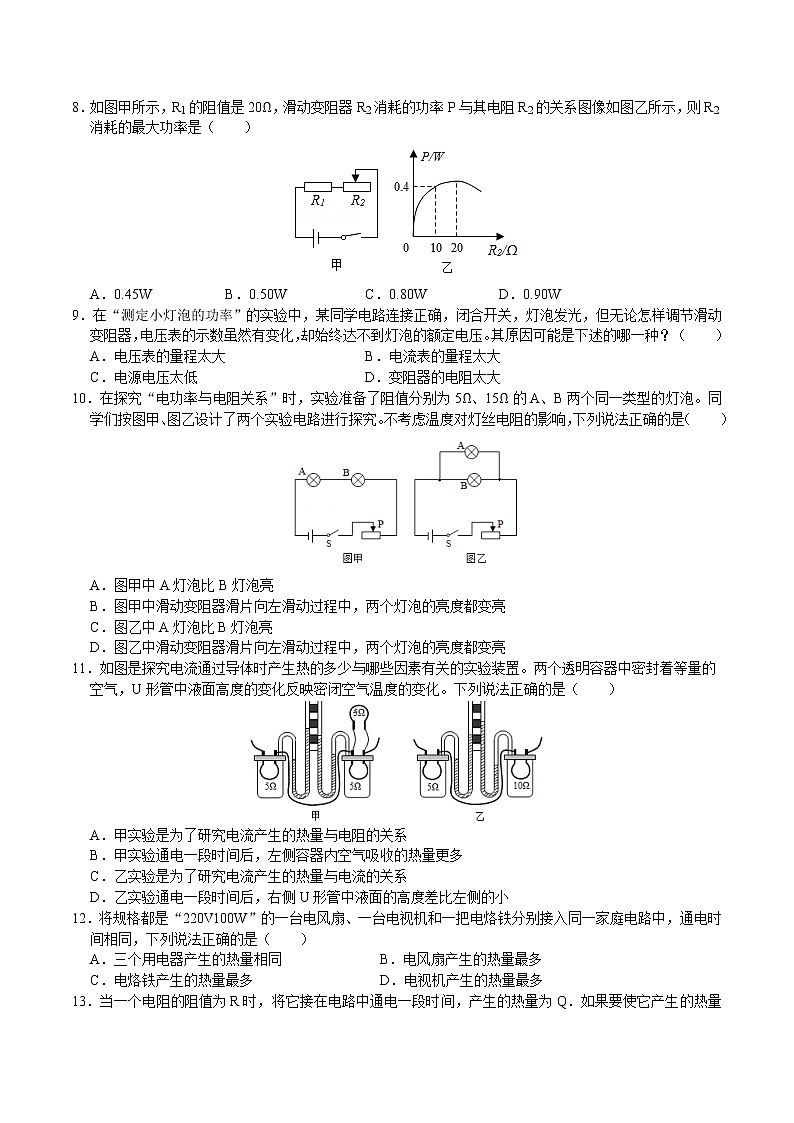

第十八章 《电功率》单元检测卷（提高班）一．选择题（共15小题）1．小明家记录5月初电能表示数为1432.7度，电能表的部分示数及6月初的示数如图所示，下列说法正确的是（　　）A．电能表是测量用电器电功率的仪表 B．此电能表适用于电流方向一秒钟改变50次的交流电路 C．小明家5月初至6月初消耗的电能是105kW•h D．若电能表转盘在10min内转过250转，则用电器的总功率为1kW2．甲、乙两个用电器的电压之比为2：1，电流之比为1：2，通电时间之比为5：4，则两个用电器消耗的电能之比为（　　）A．5：1 B．5：4 C．4：5 D．5：83．小红同学家的电冰箱正常工作时电流大约是1A，则它正常工作10h所消耗的电能是（　　）A．2200J B．1.32×105J C．7.92×105J D．7.92×106J4．甲、乙两只灯泡，其I﹣U关系图象如图所示。现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，乙灯消耗的功率是（　　）A．1.2W B．0.8W C．2W D．3W5．一只电阻两端的电压由3V增大到4V时，通过该电阻的电流增加了0.25A，则该电阻消耗的电功率增加了（　　）A．0.25W B．1.75W C．0.75W D．1W6．把标有“12V12W”的灯L1和“12V6W”的灯L2串联起来接在电源电压为12V的电路中，下列说法正确的是（　　）A．两灯均不能正常发光，但L1灯较亮  B．两灯均不能正常发光，但L2灯较亮 C．两灯均能正常发光      D．把电源电压提高到24V，两灯都能正常发光7．如图所示的电路中，电源电压不变，开关S闭合，滑动变阻器滑片P在a端时，电流表的示数为2.4A，电压表的示数为12V；滑片P移动到中点时，R1消耗的功率为P1；滑片P移到b点时，R1消耗的功率为P1′，P1：P1′＝25：9，滑片P在中点和在b端时，R2消耗的功率之比为（　　）A．1：2 B．5：3 C．25：9 D．25：188．如图甲所示，R1的阻值是20Ω，滑动变阻器R2消耗的功率P与其电阻R2的关系图像如图乙所示，则R2消耗的最大功率是（　　）A．0.45W B．0.50W C．0.80W D．0.90W9．在“测定小灯泡的功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但无论怎样调节滑动变阻器，电压表的示数虽然有变化，却始终达不到灯泡的额定电压。其原因可能是下述的哪一种？（　　）A．电压表的量程太大 B．电流表的量程太大 C．电源电压太低 D．变阻器的电阻太大10．在探究“电功率与电阻关系”时，实验准备了阻值分别为5Ω、15Ω的A、B两个同一类型的灯泡。同学们按图甲、图乙设计了两个实验电路进行探究。不考虑温度对灯丝电阻的影响，下列说法正确的是（　　）A．图甲中A灯泡比B灯泡亮 B．图甲中滑动变阻器滑片向左滑动过程中，两个灯泡的亮度都变亮 C．图乙中A灯泡比B灯泡亮 D．图乙中滑动变阻器滑片向左滑动过程中，两个灯泡的亮度都变亮11．如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。下列说法正确的是（　　）A．甲实验是为了研究电流产生的热量与电阻的关系 B．甲实验通电一段时间后，左侧容器内空气吸收的热量更多 C．乙实验是为了研究电流产生的热量与电流的关系 D．乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的小12．将规格都是“220V100W”的一台电风扇、一台电视机和一把电烙铁分别接入同一家庭电路中，通电时间相同，下列说法正确的是（　　）A．三个用电器产生的热量相同    B．电风扇产生的热量最多 C．电烙铁产生的热量最多     D．电视机产生的热量最多13．当一个电阻的阻值为R时，将它接在电路中通电一段时间，产生的热量为Q．如果要使它产生的热量为2Q，下列办法中可行的是（　　）A．将电压变为原来的2倍，通电时间变为原来的  B．将电阻变为原来的2倍，通电时间变为原来的 C．将电阻变为原来的，通电时间变为原来的2倍D．将电压变为原来的，电阻变为原来的2倍14．把一个标有“10V 3W”的小灯泡和定值电阻R串联后接在电压为12V的电源上（如图所示），小灯泡恰能正常工作。该电路工作10s定值电阻产生的热量是（　　）A．60J B．36J C．30J D．6J15．如图甲所示，是某种电热饮水机的简化电路示意图。图乙是它的有关参数，它由加热和保温两种工作状态（由机内温控开关S0自动控制）。在用电高峰期，该饮水机的实际工作电压只有200V，加热效率为80%．（c水＝4.2×103J/（kg•℃），ρ水＝1.0×103kg/m3，忽略温度对电阻的影响）则下列说法正确的是（　　）A．温控开关S0断开时为加热状态 B．根据有关参数可知，R1的阻值为40Ω，R2的阻值为1210Ω C．当饮水机在用电高峰期给水加热，它的实际功率为1000W D．若在用电高峰期将装满水箱的水从20℃加热至100℃，所需时间为504s二．填空题（共10小题）16．小明家中一周前、后电能表示数如图所示，小明家所在地区每度电的电费是0.5元，则本周小明家应付电费　   　元。1度电可使一盏“220V 20W”的灯正常工作　   　h；这盏灯正常工作10h，电能表的铝盘转　   　转。   17．如图所示的电路中，电源电压保持不变。只闭合开关S，电流表的示数为0.1A；再闭合开关S1，电流表的示数为0.5A．那么闭合S、S1后，在相同的时间内，电流通过电阻R1、R2所做电功之比　    　。18．有一款手机用的锂电池，上面标明电压为3.7V，容量为1000mAh．给它充电时，是电能转化为　   　能。充满电后，大约存储了　   　J的电能。19．某元件（阻值不变）标有“6V 6W”字样，它正常工作的电流是　 　A，它的电阻R是　 　Ω，将该元件与灯L接入电路中，如图1所示，通过灯L的电流随电压变化的图象如图2所示，电流表量程为“0﹣0.6A”，电压表量程为“0﹣3V”，闭合开关，在保证电路各元件都安全的情况下，灯L消耗的最大电功率可达到　 　W。   20．如图所示，电源电压保持不变，R1：R2＝1：4．只闭合S1时，电流表的示数为0.1A，R1消耗的功率为P1；只闭合S2时，R0消耗的功率为0.1W，R2消耗的功率为P2，且P1：P2＝1：1．则R0先后两次消耗的功率之比为　    　。21．灯泡L1、L2分别标有“4V、4W”和“3V、3W”的字样，将他们并联连接起来使用，干路中允许的最大电流为　     　A，此时L1消耗的电功率为　     　W。22．标有“220V 40W”的灯泡甲和“220V 100W”的灯泡乙，其灯丝长短相同，可发现　 　灯泡的灯丝较粗；若将这两个灯泡串联在220V的电源上，则　 　灯泡更亮一些（以上两空选填“甲”或“乙”）。23．如图是一种电热暖手宝及其主要参数，暖手宝内有水及加热元件等，选用水作为吸热或放热物质是因为水的　    　较大（选填“密度”、“比热容”或“质量”）。使用前要先给暖手宝通电加热，假设所消耗的电能有70%转化为水的内能，则在额定电压下，水由15℃加热至自动断电，此过程中消耗的电能是　    　J，所需要的加热时间为　    　s。[c水＝4.2×103J/（kg•℃）]。   24．图为一电热饮水机的电路简图，其额定电压为220V，具有“加热”、“保温”两种功能，对应功率分别为400W和40W．当开关S1、S2均闭合，饮水机处于　   　（选填“保温”或“加热”）状态，R1的阻值为　   　Ω；用饮水机给2kg的水加热，当水温升高50℃，水吸收的热量为　   　J．[c水＝4.2×103J/（kg•℃）]。25．R1、R2分别连接成如图所示的甲、乙两种电路，R1＝2R2，电源电压均为U，图甲电路中R1、R2在相同时间内产生的热量为Q甲1、Q甲2，则Q甲1：Q甲2＝　    　，图乙电路中R1、R2在相同时间内产生的热量分别为Q乙1、Q乙2，则Q乙1：Q乙2＝　    　。三．作图题（共3小题）26．请在如图的方框内设计一个伏安法测小灯泡电功率的电路图，并将实物图连接完整。（小灯泡额定电压为2.5 V，电路阻约10Ω）27．在研究电流通过导体产生的热量与哪些因素有关的实验中，用到如图所示的实验器材。若探究电流通过导体产生的热量与电阻的关系，请你用笔画线代替导线在图中选择合适的器材完成实验电路的连接。28．如图是“探究电流产生的热量与什么因素有关”的实验装置，请在答题卡的虚线框内画出与之对应的电路图。      四．实验探究题（共3小题）29．在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。（1）连接电路时开关应　   　，电流表的量程应选0～　   　A。（2）请你用笔画线代替导线，将图甲中的实物电路连接完整。（3）闭合开关前，图甲中滑动变阻器的滑片P应位于　   　（选填“A”或“B”）端。（4）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为　   　V，若他想测量小灯泡的额定功率，应将图甲中滑片P向　   　（选填“A”或“B”）端移动，使电压表的示数为2.5V。（5）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是　   　W。30．小明做测“小灯泡电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电压表、电流表、开关和导线。（1）如图甲所示是小明没有连接完整实物电路，请你用笔画线代替导线，帮小明将实物电路连接完整；（2）小明连好电路闭合开关后，发现小灯泡发光较暗，无论如何移动滑动变阻器滑片P，小灯泡亮度都不变，则原因可能是　                　。（3）小明调整电路后闭合开关，移动滑片P到某处。电压表的示数为2.2V，要测得小灯泡的额定功率。应将滑片P向　                　（选填“左”或“右”）端滑动。（4）小明通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的U﹣I图象，根据图象提供的信息，可计算出小灯泡的额定功率是　                　W。（5）实验结束后，小明仅将小灯泡换成定值电阻，来探究电流与电阻的关系，小明想要完成四组实验，准备好的定值电阻有5Ω、10Ω、15Ω、20Ω。①将电路连接正确后，闭合开关，移动变阻器的滑片P，使定值电阻两端的电压为2V，此时电流表的示数如图丙所示，为　                　A，则定值电阻的阻值为　                　Ω。②断开开关，将定值电阻换成阻值为10Ω的电阻，其余不动，闭合开关，电压表示数将　                　（选填“变大”或“变小”）；为完成此四组实验，滑动变阻器的最大电阻应不小于　                　Ω。31．小雷想知道小灯的亮暗程度与什么因素有关。于是找来额定电流均小于0.6A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图所示的电路开始探究。（1）请你用笔画线代替导线，根据上图所示的电路图，将下图所示实物图连接完整。（2）若小雷连接好电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的　    　（选填“A、B”或“C、D”）接线柱接入了电路。（3）小雷排除故障后，按上图所示的电路继续进行实验：①闭合开关，滑片P向　    　（选填“A“或“B“）端移动，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：次数电压/V　    　实际功率/W电阻Ω11.60.200.328.0022.50.240.6010.4232.80.260.7310.77②请将记录数据时遗漏的物理量和单位填入表格的空格处。（4）小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数据得出的结论是小灯泡越亮，它的实际功率越　    　。（5）用L2替换L1重复上面的实验时，需要改变　  表的量程，发现灯L2的亮度变化规律与灯L1相似。（6）小雷在实验结束后与同学们讨论：①有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确。“这种说法错误的原因是小雷忽略了　    　对小灯电阻的影响。②有同学认为“把灯L1换成定值电阻，该实验可以用来研究导体中的电流与电压的关系。“你认为这种说法　    　（选填“正确”或“错误”）。五．计算题（共4小题）32．如图所示，R1＝25Ω，小灯泡L的规格为“2.5V 0.3A”，电源电压保持不变。（1）S1、S2都断开时，小灯泡L正常发光，求电源电压；（2）S1、S2都闭合时，电流表示数变为0.6A，求R2的功率。     33．如图1所示是某型号电热加湿器的原理图，如表为其部分技术参数。R1、R2为发热电阻，且R2＝3R1，S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”、“低挡”、“高挡”之间的转换（低挡为小功率加热，高挡为大功率加热）。额定电压220V高挡发热功率400W水箱容积3L适用面积20～40m2（1）加湿器需在高挡加热，开关S应旋转至触点　    　（选填：“1、2”、“2、3”或“3、4”）位置；（2）电阻R1的阻值；（3）加湿器处于低挡位置时的发热功率；（4）如图2所示是某次使用加湿器工作30min的图象，请计算加湿器消耗的总电能。34．如图甲所示，电源电压保持不变，小灯泡的额定电压为6V，闭合开关S后，当滑片P从R的一端滑到另一端的过程中，小灯泡的I﹣U关系图象如图乙所示。（1）灯泡的额定功率；（2）电路中最小总功率；（3）求滑动变阻器的最大阻值。         35．如图，电源电压恒为6V，定值电阻R为6Ω，灯泡L标有“6V 3W”字样，灯丝电阻不变，求：（1）灯泡L正常发光的电阻是多少？（2）开关S1、S2、S3分别在什么状态时，整个电路中消耗的总功率最小？最小功率是多少？（3）开关S1、S2、S3分别在什么状态时，整个电路中消耗的总功率最大？最大功率是多少？

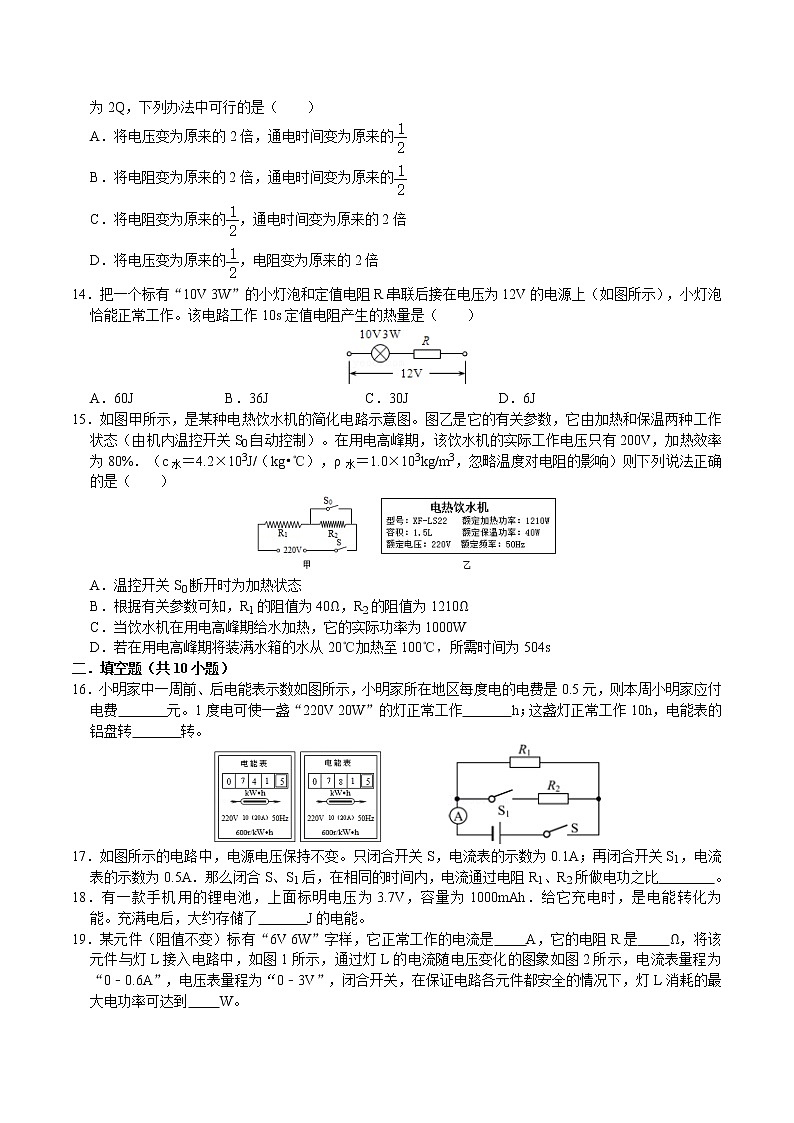

参考答案一．选择题（共15小题）1．C； 2．B； 3．D； 4．A； 5．B； 6．B； 7．D； 8．A； 9．C； 10．C； 11．B； 12．C； 13．A； 14．D； 15．C；二．填空题（共10小题）16．20；50；120； 17．1：4； 18．化学；13320； 19．1；6；1； 20．4：1； 21．1.75；2.25； 22．乙；甲； 23．比热容；3×105；600； 24．加热；121；4.2×105； 25．2：1；1：2；三．作图题（共3小题）26．； 27．； 28．；四．实验探究题（共3小题）29．断开；0.6；A；2.2；B；0.5； 30．滑动变阻器同时将下面的两个接线柱接入电路；右；0.5；0.4；5；变大；40； 31．A、B；A；电流/A；大；电压；温度；正确；五．计算题（共4小题）32．(1)电源电压为10V；(2)R2的功率为2W。； 33．(1)3、4；(2)电阻R1的阻值121Ω；(3)100W；(4)加湿器消耗的总电能3.6×105J。 34．(1)灯泡的额定功率为1.2W； (2)电路中最小总功率为0.6W； (3)求滑动变阻器的最大阻为45Ω； 35．(1)灯泡L正常发光的电阻是12Ω；(2)当S2闭合，S1、S3断开时，整个电路中消耗的总功率最小，最小功率是2W；(3)当S2断开，S1、S3闭合时，整个电路中消耗的总功率最大，最大功率是9W。
