物理九年级全册第1节 家庭电路备课ppt课件
展开
这是一份物理九年级全册第1节 家庭电路备课ppt课件，共39页。PPT课件主要包含了教学目标，教学重点，教学难点，电热水器，空调机，电热器，电油丁，我的收获，达标练习等内容，欢迎下载使用。
1.知识与技能（1）了解家用电器的总功率对家庭电路的影响（2）了解短路对家庭电路的影响

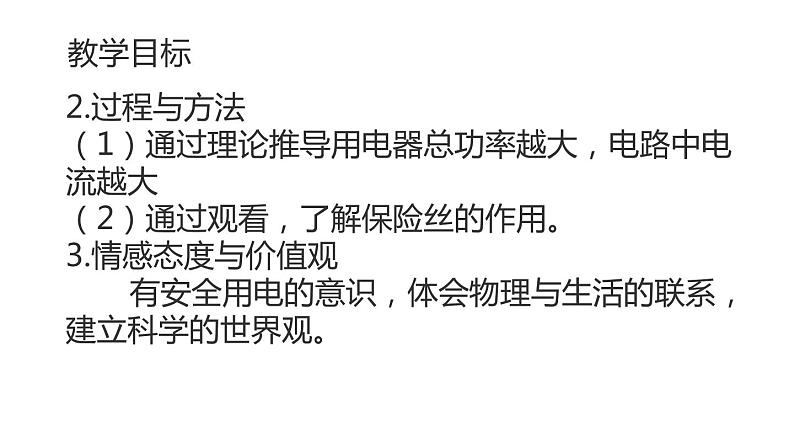

2.过程与方法（1）通过理论推导用电器总功率越大，电路中电流越大（2）通过观看，了解保险丝的作用。3.情感态度与价值观 有安全用电的意识，体会物理与生活的联系，建立科学的世界观。
了解家庭电路电流过大的原因。
电流过大的危害。

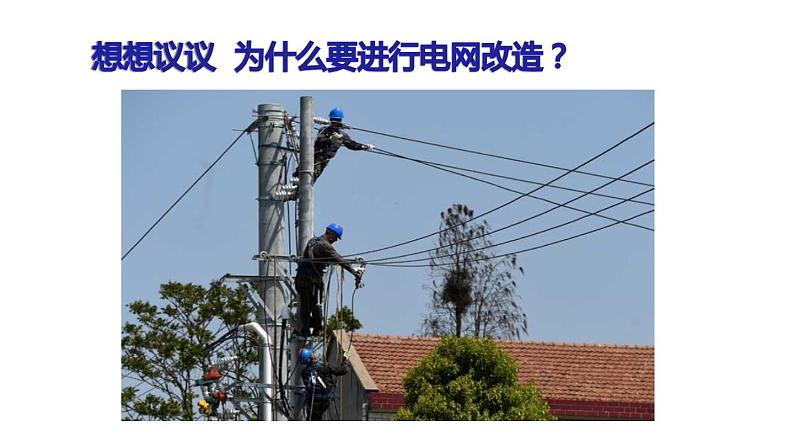

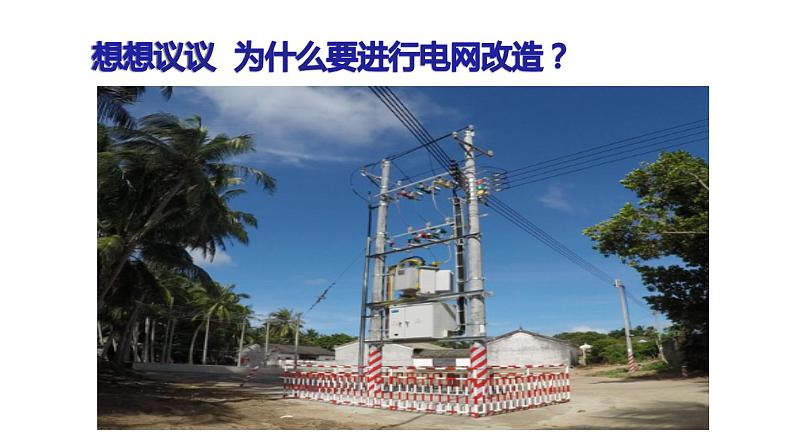

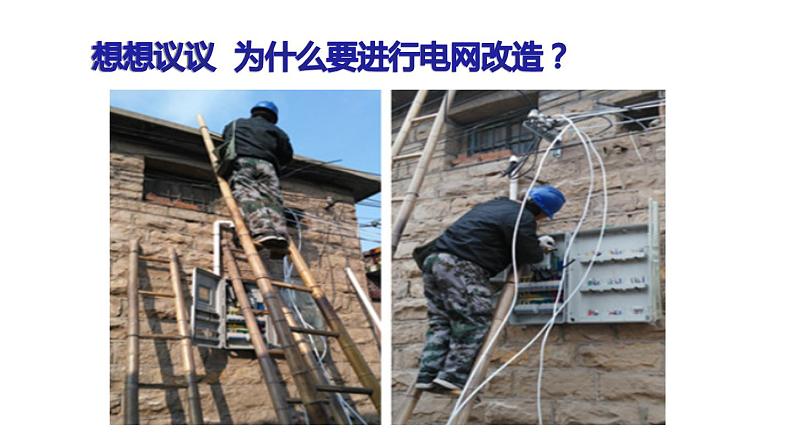

想想议议 为什么要进行电网改造？
最近几年，我国城乡许多地区在进行家庭供电线路的改造，改造的主要内容是把电线换成更粗的，电能表换成额定最大电流更大的。
结合你对家用电器的了解，你能推测电功率和电流之间的关系吗？能不能应用科学知识证实你的推测？
一、家用电器的总功率对家庭电路的影响
根据电功率和电流、电压的关系式P=UI，可以得到
家庭电路中的电压是一定的，U=220V，所以电功率P越大，电路中的电流I就越大。
由于家庭电路中各种用电器都是并联的，家用电线路上的总电流会随着用电器的增加而变大。因此，一定注意不要让总电流超过家里供电线路和电能表所允许的最大值。
即使每个用电器的功率不算很大，如果很多用电器同时使用，它们的总电功率也会相当可观，电路中的总电流也可能超过安全值。因此，电路中同时使用的用电器不能太多，否则容易引起线路故障，甚至发生火灾。
电路中同时使用的用电器不能太多，否则容易引起线路故障，甚至发生火灾。
用电器的总电功率过大是家庭电路中电流过大的原因之一。
例题：炎炎夏日即将来临，明明家新购置了一台1kW的空调。已知他家里原有用电器的总电功率是5600W，电能表标有“220V10（40）A”字样。请你通过计算说明：
（1）使用这台空调时，通过它的电流是多少？（2）从电能表使用角度考虑，明明家的电路是否允许安装这样一台空调？
解 （1）根据电功率和电流、电压得关系P=UI，可以得到
家庭电路的电压U=220V，所以通过这台空调的电流
解 （1）根据P=UI，可得
（2）增加这台空调后，明明家的用电器总功率变为6600W，总电流为
30A＜40A，所以从电能表使用角度，可以安装这样一台空调。
二、短路对家庭电路的影响
发生短路是家庭电路中电流过大的另一个原因。
家庭电路中有时会发生短路现象。例如，改装电路时不小心，使火线和零线连通造成短路；电线绝缘皮被刮破或烤焦，也会使火线和零线直接连通造成短路。
家庭电路中有时会发生短路现象。例如，改装电路时不小心，使火线和零线连通造成短路；或电器进水造成短路。
根据前面学过的知识可知，由于导线的电阻很小，短路时电流非常大。会产生大量的热，使导线的温度急剧升高，很容易造成火灾。
三、保险丝的作用
为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保证用电器或人身安全。图是常见的保险丝。保险丝是如何“保险”的呢？
如图，A、B两个接线柱间是一段保险丝，C、D两个接线柱是一段铜丝。移动滑动变阻器的滑片，观察两段金属丝的变化。
保险丝是铅锑合金制作的，电阻比较大、熔点比较低。当电流过大时，它由于温度升高而熔断切断电路，起到保护作用。不同粗细的保险丝有不同的额定电流，当通过保险丝的电流小于或等于额定电流时，保险丝正常工作。
不同粗细的保险丝有不同的额定电流，当通过保险丝的电流小于或等于额定电流时，保险丝正常工作；当通过保险丝的电流大于额定电流时，达到或超过它的熔断电流时，保险丝熔断，从而切断电路。
保险丝有时安装在玻璃管内，称为保险管。保险管的额定电流写在管端的铜帽上，更换保险丝注意观察。为了用电安全，禁止用铜丝、铁丝等代替保险丝。
新建楼房的供电线路已经不再使用保险丝，而是用起保险作用的空气开关代替。
1.家庭电路中电流过大的原因。（1）家用电器的总功率过大（2）短路
2.保险丝的作用。作用：当电流过大时，它温度升高而熔断，切断电路，起保护作用。选用：等于或稍大于额定电流。
1.冬天，小明家的空气开关经常“跳闸”（空气开关自动断开），原因可能是（ ） A．用电器使用时间过长 B．有的灯泡灯丝断了 C．有的用电器与线路接触不良 D．因同时使用了大功率的家用电器
2.下列属于用电器功率过大的是（ ） A．改装电路时不小心，使火线和零线连通 B．电线绝缘皮被刮破或烤焦，也会使火线和零线直接连通 C．电线绝缘皮被烤焦，使火线和零线直接连通 D．因同时使用了电油丁和电烤炉
3.下列不会引起电路中电流过大的是（ ） A．改装电路时不小心，使火线和零线连通 B．电线绝缘皮被刮破或烤焦，也会使火线和零线直接连通 C．一台电视机处于待机 D．用电器使用年限过长，绝缘片老化，使火线和零线直接连通
4.下列关于保险丝的作用、材料、选用等说法正确的是 （ ）A.保险丝是用铅锑合金制作的，电阻很小 B.保险丝的熔点低，当电流过大时，自动熔断，保护电路 C.选用额定电流越小的保险丝越安全 D.可以用铜丝代替保险丝
5. 小明的妈妈从市场上买了一只廉价台灯，装上“220V 25W”的灯泡后，将插头插入家庭电路，闭合开关时，保险丝熔断，室内电灯立即全部熄灭，原因可能是（ ）A．插头与插座接触不良 B．灯泡的灯丝断了C．台灯的灯座内短路 D．台灯的插头内断路
1.知识与技能（1）了解家用电器的总功率对家庭电路的影响（2）了解短路对家庭电路的影响
2.过程与方法（1）通过理论推导用电器总功率越大，电路中电流越大（2）通过观看，了解保险丝的作用。3.情感态度与价值观 有安全用电的意识，体会物理与生活的联系，建立科学的世界观。
了解家庭电路电流过大的原因。
电流过大的危害。
想想议议 为什么要进行电网改造？
最近几年，我国城乡许多地区在进行家庭供电线路的改造，改造的主要内容是把电线换成更粗的，电能表换成额定最大电流更大的。
结合你对家用电器的了解，你能推测电功率和电流之间的关系吗？能不能应用科学知识证实你的推测？
一、家用电器的总功率对家庭电路的影响
根据电功率和电流、电压的关系式P=UI，可以得到
家庭电路中的电压是一定的，U=220V，所以电功率P越大，电路中的电流I就越大。
由于家庭电路中各种用电器都是并联的，家用电线路上的总电流会随着用电器的增加而变大。因此，一定注意不要让总电流超过家里供电线路和电能表所允许的最大值。
即使每个用电器的功率不算很大，如果很多用电器同时使用，它们的总电功率也会相当可观，电路中的总电流也可能超过安全值。因此，电路中同时使用的用电器不能太多，否则容易引起线路故障，甚至发生火灾。
电路中同时使用的用电器不能太多，否则容易引起线路故障，甚至发生火灾。
用电器的总电功率过大是家庭电路中电流过大的原因之一。
例题：炎炎夏日即将来临，明明家新购置了一台1kW的空调。已知他家里原有用电器的总电功率是5600W，电能表标有“220V10（40）A”字样。请你通过计算说明：
（1）使用这台空调时，通过它的电流是多少？（2）从电能表使用角度考虑，明明家的电路是否允许安装这样一台空调？
解 （1）根据电功率和电流、电压得关系P=UI，可以得到
家庭电路的电压U=220V，所以通过这台空调的电流
解 （1）根据P=UI，可得
（2）增加这台空调后，明明家的用电器总功率变为6600W，总电流为
30A＜40A，所以从电能表使用角度，可以安装这样一台空调。
二、短路对家庭电路的影响
发生短路是家庭电路中电流过大的另一个原因。
家庭电路中有时会发生短路现象。例如，改装电路时不小心，使火线和零线连通造成短路；电线绝缘皮被刮破或烤焦，也会使火线和零线直接连通造成短路。
家庭电路中有时会发生短路现象。例如，改装电路时不小心，使火线和零线连通造成短路；或电器进水造成短路。
根据前面学过的知识可知，由于导线的电阻很小，短路时电流非常大。会产生大量的热，使导线的温度急剧升高，很容易造成火灾。
三、保险丝的作用
为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保证用电器或人身安全。图是常见的保险丝。保险丝是如何“保险”的呢？
如图，A、B两个接线柱间是一段保险丝，C、D两个接线柱是一段铜丝。移动滑动变阻器的滑片，观察两段金属丝的变化。
保险丝是铅锑合金制作的，电阻比较大、熔点比较低。当电流过大时，它由于温度升高而熔断切断电路，起到保护作用。不同粗细的保险丝有不同的额定电流，当通过保险丝的电流小于或等于额定电流时，保险丝正常工作。
不同粗细的保险丝有不同的额定电流，当通过保险丝的电流小于或等于额定电流时，保险丝正常工作；当通过保险丝的电流大于额定电流时，达到或超过它的熔断电流时，保险丝熔断，从而切断电路。
保险丝有时安装在玻璃管内，称为保险管。保险管的额定电流写在管端的铜帽上，更换保险丝注意观察。为了用电安全，禁止用铜丝、铁丝等代替保险丝。
新建楼房的供电线路已经不再使用保险丝，而是用起保险作用的空气开关代替。
1.家庭电路中电流过大的原因。（1）家用电器的总功率过大（2）短路
2.保险丝的作用。作用：当电流过大时，它温度升高而熔断，切断电路，起保护作用。选用：等于或稍大于额定电流。
1.冬天，小明家的空气开关经常“跳闸”（空气开关自动断开），原因可能是（ ） A．用电器使用时间过长 B．有的灯泡灯丝断了 C．有的用电器与线路接触不良 D．因同时使用了大功率的家用电器
2.下列属于用电器功率过大的是（ ） A．改装电路时不小心，使火线和零线连通 B．电线绝缘皮被刮破或烤焦，也会使火线和零线直接连通 C．电线绝缘皮被烤焦，使火线和零线直接连通 D．因同时使用了电油丁和电烤炉
3.下列不会引起电路中电流过大的是（ ） A．改装电路时不小心，使火线和零线连通 B．电线绝缘皮被刮破或烤焦，也会使火线和零线直接连通 C．一台电视机处于待机 D．用电器使用年限过长，绝缘片老化，使火线和零线直接连通
4.下列关于保险丝的作用、材料、选用等说法正确的是 （ ）A.保险丝是用铅锑合金制作的，电阻很小 B.保险丝的熔点低，当电流过大时，自动熔断，保护电路 C.选用额定电流越小的保险丝越安全 D.可以用铜丝代替保险丝
5. 小明的妈妈从市场上买了一只廉价台灯，装上“220V 25W”的灯泡后，将插头插入家庭电路，闭合开关时，保险丝熔断，室内电灯立即全部熄灭，原因可能是（ ）A．插头与插座接触不良 B．灯泡的灯丝断了C．台灯的灯座内短路 D．台灯的插头内断路
