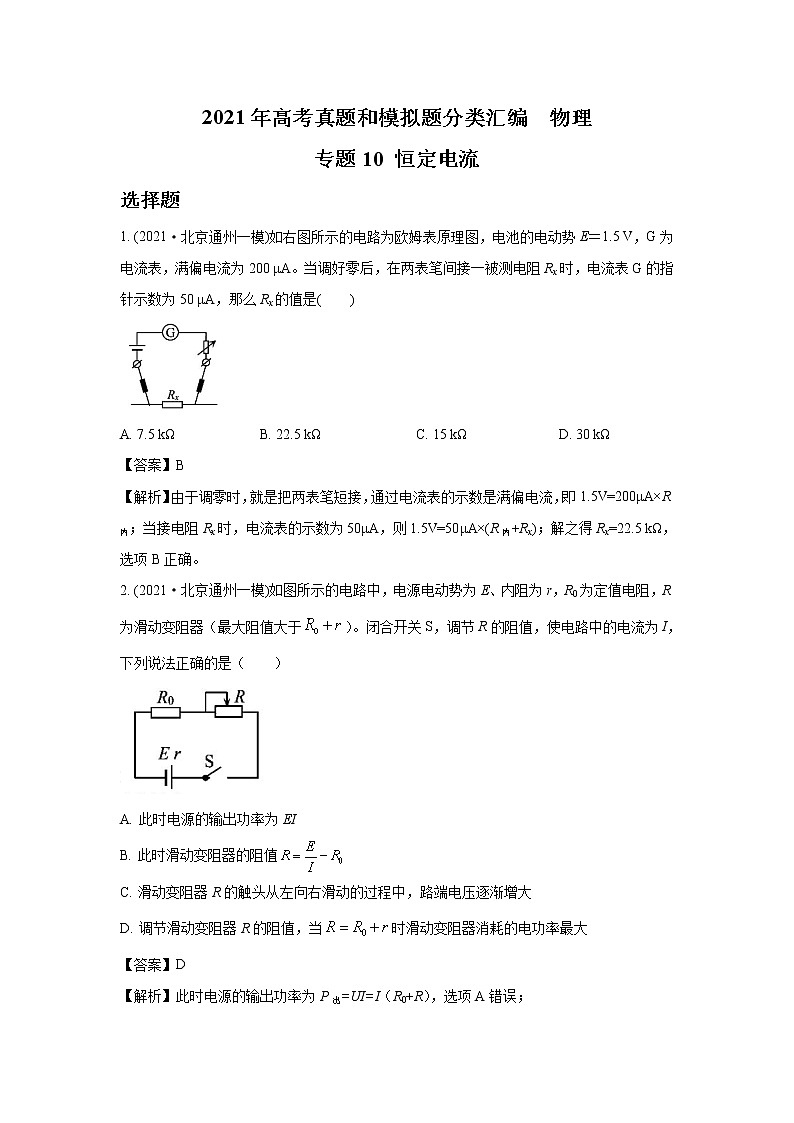

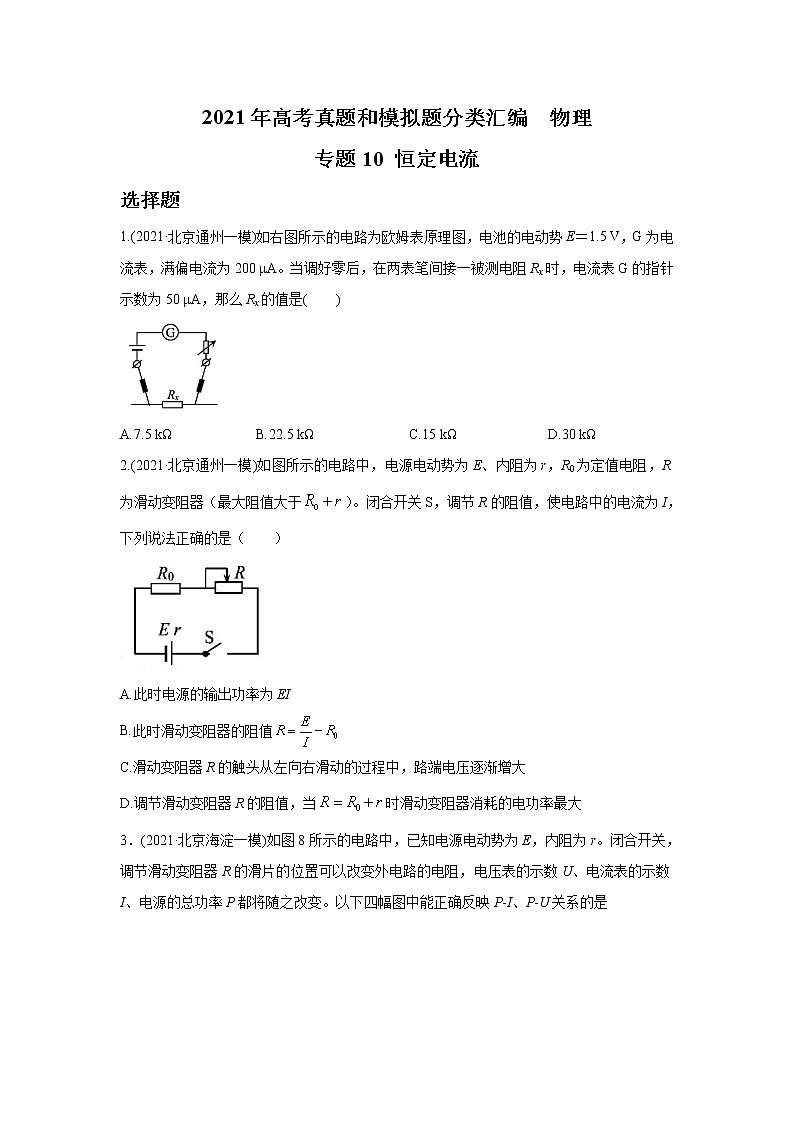

2021年高考物理真题及模拟题分类汇编专题10 恒定电流（学生版+教师版）

这是一份2021年高考物理真题及模拟题分类汇编专题10 恒定电流（学生版+教师版），文件包含2021年高考真题和模拟题分类汇编物理专题10恒定电流学生版doc、2021年高考真题和模拟题分类汇编物理专题10恒定电流教师版doc等2份试卷配套教学资源，其中试卷共5页， 欢迎下载使用。
2021年高考真题和模拟题分类汇编  物理专题10 恒定电流选择题1.(2021·北京通州一模)如右图所示的电路为欧姆表原理图，电池的电动势E＝1.5 V，G为电流表，满偏电流为200 μA。当调好零后，在两表笔间接一被测电阻Rx时，电流表G的指针示数为50 μA，那么Rx的值是(　　)A.7.5 kΩ            B.22.5 kΩ                 C.15 kΩ             D.30 kΩ2.(2021·北京通州一模)如图所示的电路中，电源电动势为E、内阻为r，R0为定值电阻，R为滑动变阻器（最大阻值大于）。闭合开关S，调节R的阻值，使电路中的电流为I，下列说法正确的是（　　）A.此时电源的输出功率为EIB.此时滑动变阻器的阻值C.滑动变阻器R的触头从左向右滑动的过程中，路端电压逐渐增大D.调节滑动变阻器R的阻值，当时滑动变阻器消耗的电功率最大3．(2021·北京海淀一模)如图8所示的电路中，已知电源电动势为E，内阻为r。闭合开关，调节滑动变阻器R的滑片的位置可以改变外电路的电阻，电压表的示数U、电流表的示数I、电源的总功率P都将随之改变。以下四幅图中能正确反映P-I、P-U关系的是4.(2021·云南曲靖一模)如图所示，在边长为a的正三角形区域内存在着方向垂直于纸面向外、磁感应强度大小为B的匀强磁场。一个质量为m、电荷量为+q的带电粒子(重力不计)从AB边的中点O以某一速度v进入磁场，粒子进入磁场时的速度方向垂直于磁场且与AB边的夹角为60°。若粒子在磁场中运动的过程中恰好与CB边相切，并从AB边穿出磁场，则v的大小为（　　）A. B. C. D.
