2021学年2 电势差公开课课件ppt

这是一份2021学年2 电势差公开课课件ppt，共17页。PPT课件主要包含了电势差，UABA－B，UBAB－A，UAB－UBA，1电势差也叫电压，UAB＞0，A＞B，UAB＜0，A＜B，表示两点电势高低等内容，欢迎下载使用。

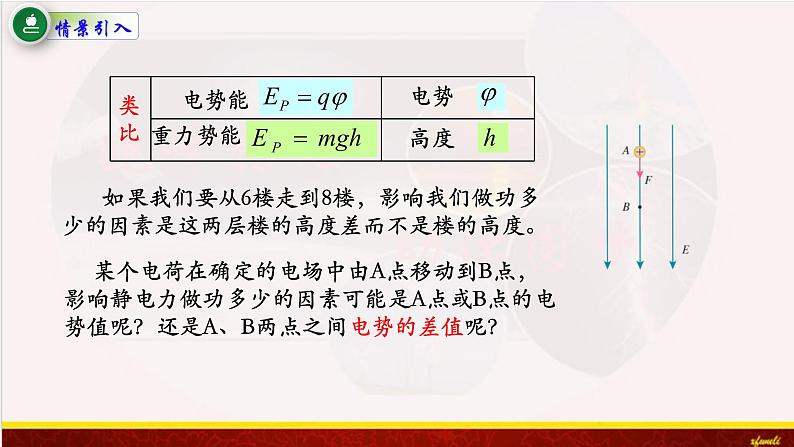

如果我们要从6楼走到8楼，影响我们做功多少的因素是这两层楼的高度差而不是楼的高度。
某个电荷在确定的电场中由A点移动到B点，影响静电力做功多少的因素可能是A点或B点的电势值呢？还是A、B两点之间电势的差值呢？

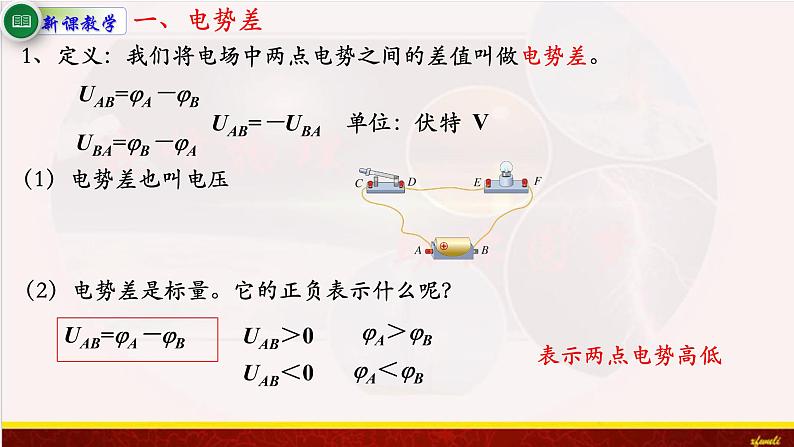

1、定义：我们将电场中两点电势之间的差值叫做电势差。
单位：伏特 V
（2）电势差是标量。它的正负表示什么呢？

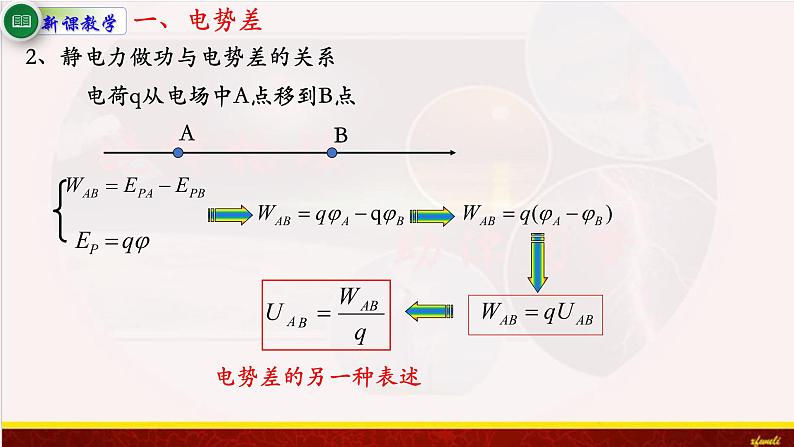

2、静电力做功与电势差的关系

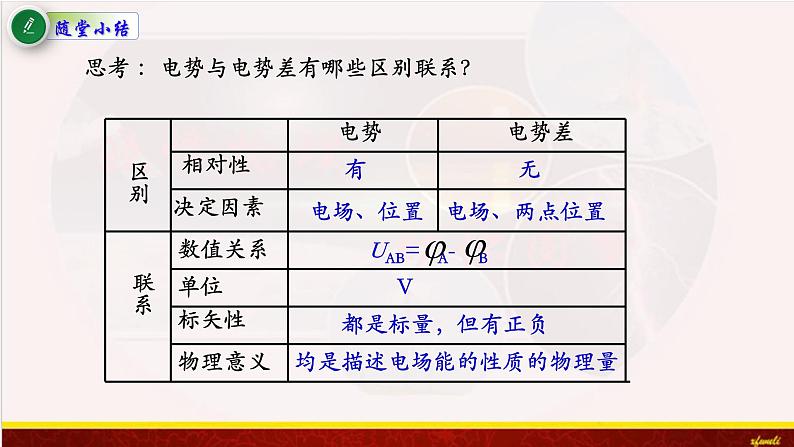

思考 ：电势与电势差有哪些区别联系？
均是描述电场能的性质的物理量

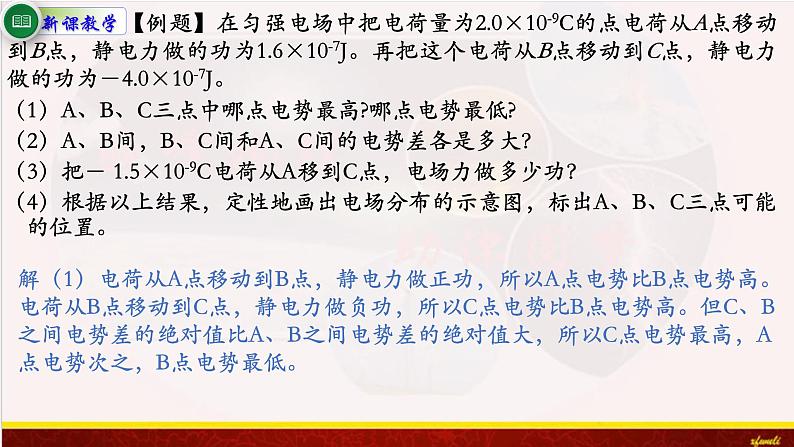

【例题】在匀强电场中把电荷量为2.0×10-9C的点电荷从A点移动到B点，静电力做的功为1.6×10-7J。再把这个电荷从B点移动到C点，静电力做的功为－4.0×10-7J。
（1）A、B、C三点中哪点电势最高?哪点电势最低?（2）A、B间，B、C间和A、C间的电势差各是多大？（3）把－ 1.5×10-9C电荷从A移到C点，电场力做多少功？（4）根据以上结果，定性地画出电场分布的示意图，标出A、B、C三点可能的位置。
解（1）电荷从A点移动到B点，静电力做正功，所以A点电势比B点电势高。电荷从B点移动到C点，静电力做负功，所以C点电势比B点电势高。但C、B之间电势差的绝对值比A、B之间电势差的绝对值大，所以C点电势最高，A点电势次之，B点电势最低。

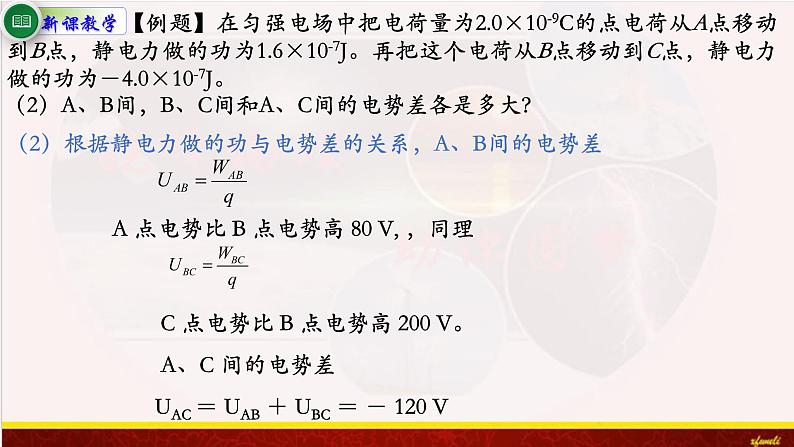

（2）根据静电力做的功与电势差的关系，A、B间的电势差
A 点电势比 B 点电势高 80 V, ，同理
C 点电势比 B 点电势高 200 V。 A、C 间的电势差UAC ＝ UAB ＋ UBC ＝ － 120 V
（2）A、B间，B、C间和A、C间的电势差各是多大？

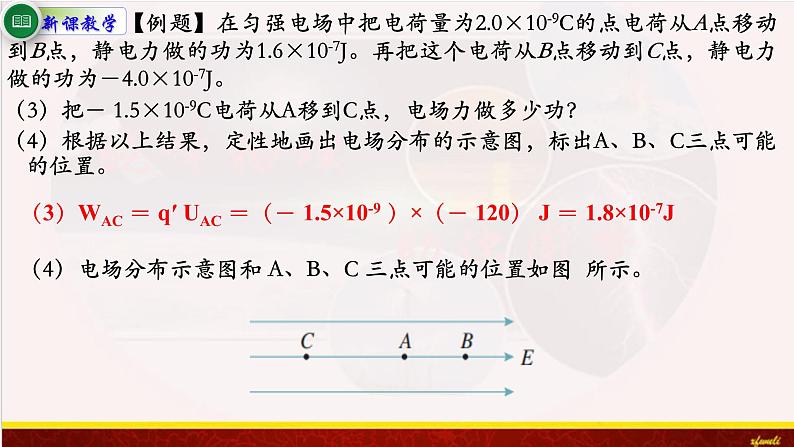

（3）WAC ＝ q′ UAC ＝（－ 1.5×10-9 ）×（－ 120） J ＝ 1.8×10-7J
（4）电场分布示意图和 A、B、C 三点可能的位置如图 所示。
（3）把－ 1.5×10-9C电荷从A移到C点，电场力做多少功？（4）根据以上结果，定性地画出电场分布的示意图，标出A、B、C三点可能的位置。
1．定义：电场中电势相等的各点构成的面．
在地图中，常用等高线来表示地势的高低
在电场的图示中常用等势面来表示电势的高低
(2)电场线跟等势面垂直，并且由电势高的等势面指向电势低的等势面。
反证法:假如电场线与等势面不垂直,电场强度就有一个沿着等势面的分量,在等势面上移动电荷时静电力就要做功,电荷的电势能就要发生变化,这与这个面是等势面相矛盾.在同一等势面上稳动电荷时,静电力不做功.
2．等势面特点(1) 在同一等势面上移动电荷时，静电力不做功。
3.等势面和电场线都可以用来描绘电场.
(1)等差等势面密的地方,电场较强;等差等势面疏的地方,电场较弱;等差等势面均匀分布的电场是匀强电场;由等差等势面的疏密可以定性确定电场的强弱.(2)由于沿着电场线的方向,电势越来越低,所以电场线由电势高的等势面指向电势低的等势面.
3．几种典型的电场的等势面
以点电荷为球心的一簇球面，越往外越疏
两簇关于中垂线对称的曲面，中垂线为等势线
两簇对称的曲面，等量正电荷连线中点电势最低，中垂线上中点电势最高，等量负电荷情况相反
垂直于电场线等间距的一簇平面
不规则球面，越尖锐处越密
1.电势差：两点的电势之差，也叫电压。
2.电势差的单位：伏特 符号V 1V=1J/C
3.电势差是标量。
4.静电力做功与电势差的关系：
5.电势差UAB与q、WAB均无关，仅与电场中A、B两位置有关。故电势差反映了电场本身的性质。
6.电势的高低与参考点的选取有关，但电势差与参考点的选取无关。
3、在电场中把一个电荷量为－6×10－8 C的点电荷从A点移到B点，电场力做功为－3×10－5 J，将此电荷从B点移到C点，电场力做功为4.5×10－5 J，求A与C两点间的电势差．
