初中物理粤沪版九年级上册第十五章 电能与电功率综合与测试教案及反思

这是一份初中物理粤沪版九年级上册第十五章 电能与电功率综合与测试教案及反思，共23页。PPT课件主要包含了习题链接，答案呈现，见习题，专题技能训练，解如图所示等内容，欢迎下载使用。

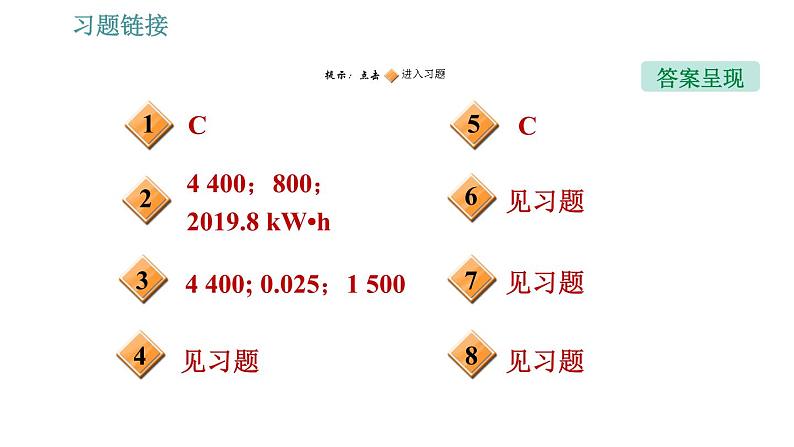

4 400；800；2019.8 kW•h
4 400; 0.025；1 500

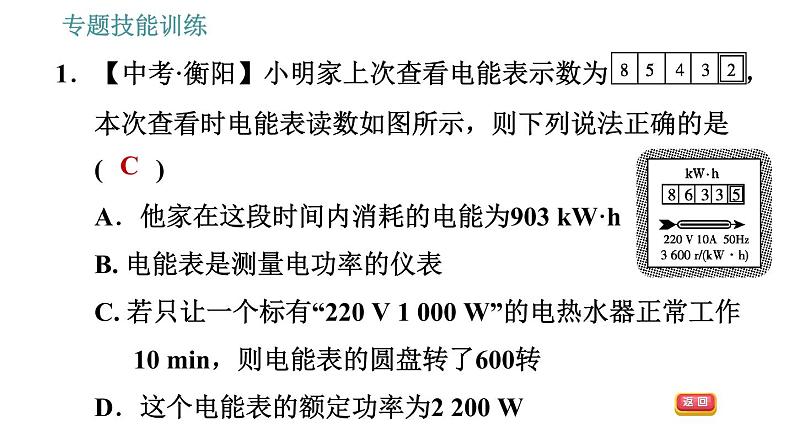

1．【中考·衡阳】小明家上次查看电能表示数为 ，本次查看时电能表读数如图所示，则下列说法正确的是(　　)A．他家在这段时间内消耗的电能为903 kW·h B. 电能表是测量电功率的仪表 C. 若只让一个标有“220 V 1 000 W”的电热水器正常工作10 min，则电能表的圆盘转了600转 D．这个电能表的额定功率为2 200 W

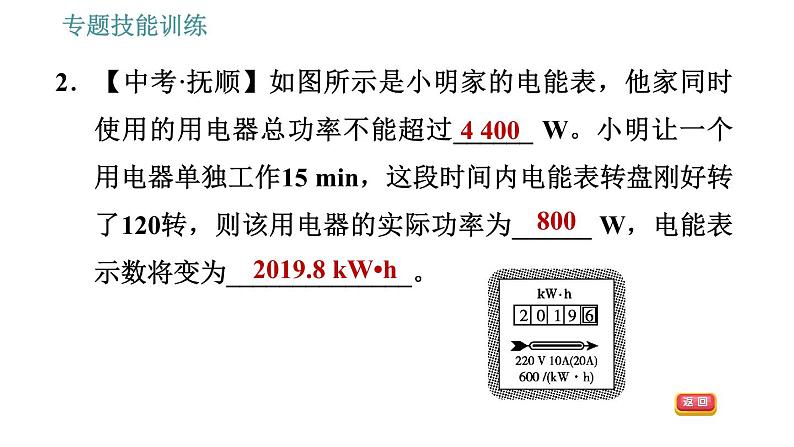

2．【中考·抚顺】如图所示是小明家的电能表，他家同时使用的用电器总功率不能超过______ W。小明让一个用电器单独工作15 min，这段时间内电能表转盘刚好转了120转，则该用电器的实际功率为______ W，电能表示数将变为______________。
2019.8 kW•h

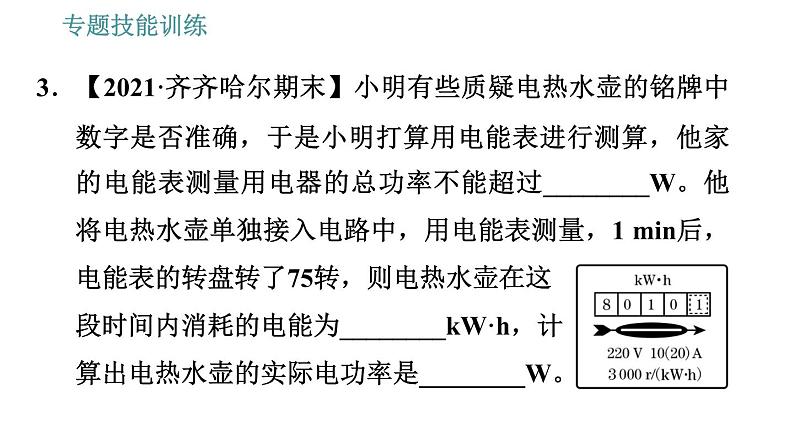

3．【2021·齐齐哈尔期末】小明有些质疑电热水壶的铭牌中数字是否准确，于是小明打算用电能表进行测算，他家的电能表测量用电器的总功率不能超过________W。他将电热水壶单独接入电路中，用电能表测量，1 min后，电能表的转盘转了75转，则电热水壶在这段时间内消耗的电能为________kW·h，计算出电热水壶的实际电功率是________W。
【答案】4 400; 0.025；1 500

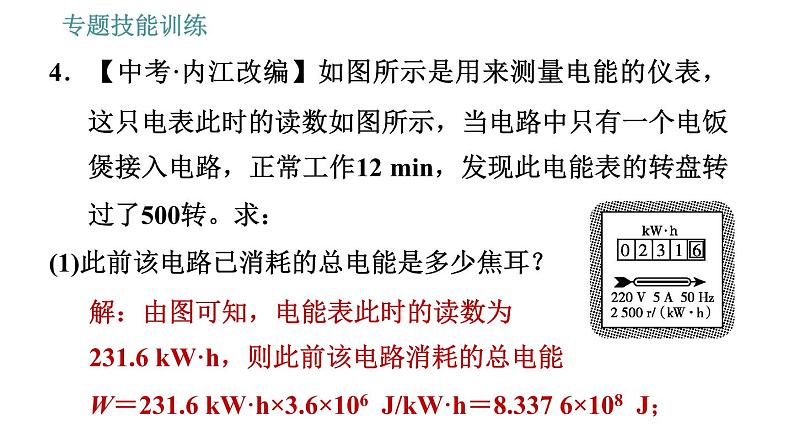

4．【中考·内江改编】如图所示是用来测量电能的仪表，这只电表此时的读数如图所示，当电路中只有一个电饭煲接入电路，正常工作12 min，发现此电能表的转盘转过了500转。求：(1)此前该电路已消耗的总电能是多少焦耳？
解：由图可知，电能表此时的读数为231.6 kW·h，则此前该电路消耗的总电能 W＝231.6 kW·h×3.6×106 J/kW·h＝8.337 6×108 J；

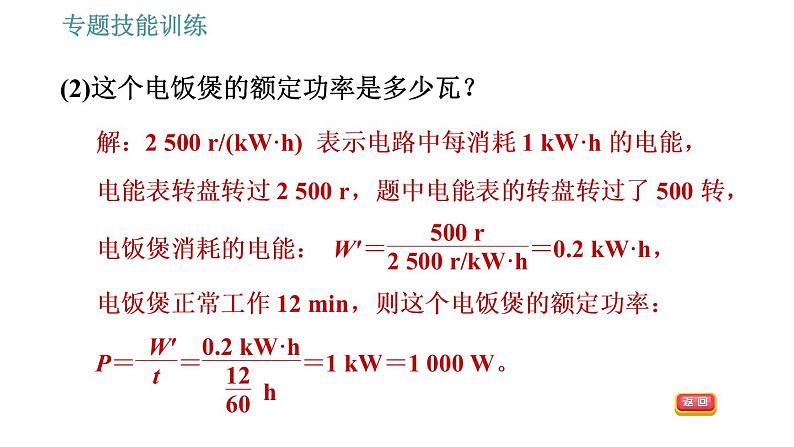

(2)这个电饭煲的额定功率是多少瓦？
5．李红在测量小灯泡电功率的实验中，用“试触法”选取电流表量程时，发现指针迅速摆动到最大刻度。发生这种情况的原因可能是(　　)A．电流表正负接线柱接反了B．待测小灯泡断路C．线路接错，某处发生了短路D．以上原因都不对
6．【中考·十堰】小红在测量小灯泡的电功率实验中，选用的小灯泡标有“2.5 V”字样。
(1)在图甲电路中用笔画线代替导线，请你帮忙将电路连接完整。(2)连接电路时，开关应处于________状态。
(3)实验过程中电压表示数为2 V，为测定小灯泡的额定功率，小红应将滑动变阻器滑片向________(填“A”或“B”)端移动，同时注意观察电压表的示数变化，直到小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率为________ W。
(4)小红还设计出了只有电流表没有电压表时测量小灯泡电功率的方法，其电路图如图丙所示，已知R0＝5Ω，此方案最关键的一步是必须调节滑动变阻器滑片，使电流表A2的示数为________ A时，再读出电流表A1的示数，才能算出小灯泡的额定功率。
7．【2020·荆州】小青在“测量小灯泡的额定功率”实验中，选用的小灯泡标有“2.5 V”字样。(1)如图甲是小青测量小灯泡额定功率不完整的实物电路，请用笔画线代替导线将电路连接完整。
(2)连接好电路后闭合开关，小青发现小灯泡没有发光，但电流表有示数，接下来应进行的操作是________(填标号)。A．更换小灯泡 B．检查开关是否闭合C．移动滑动变阻器滑片 D．检查电压表是否断路
(3)实验时，电压表的示数如图乙所示，则应将滑片向______(填“A”或“B”)端移到某一位置，才能使小灯泡正常工作。若正常工作时电流表示数为0.5 A，则小灯泡的额定功率为________W。
(4)完成上述实验后，小青又设计了一种测额定功率的方案，如图丙所示，R0是阻值已知的定值电阻。请完成下列操作：①连接好电路，闭合开关S，将开关S1拨到触点______(填“A”或“B”)，移动滑片，使电压表的示数为小灯泡的额定电压U1；
②保持滑片的位置不动，再将开关S1拨到另一触点，读出电压表的示数U2；③用U1、U2、R0表示小灯泡的额定功率，则表达式P＝______________。
8．【中考•眉山改编】测量小灯泡额定功率的实验中，器材如下：待测小灯泡(额定电压为2.5 V)、电源(电压恒为6 V)、电流表(0～0.6 A、0～3 A)、电压表(0～3 V 、0～15 V)、滑动变阻器、开关各一只，导线若干。
(1)当小灯泡正常发光时，电流表示数如图乙所示，示数为________A，小灯泡的额定功率为________W，小灯泡正常发光的电阻为________Ω。
(2)完成上述实验后，另有同学设计了如图丙所示的电路，测出了额定电流为I额的小灯泡的额定功率。电源电压不变，滑动变阻器R1的最大阻值为R，实验方案如下：①按电路图连接电路。②只闭合开关S1，移动R1的滑片，使电流表的示数为I额，灯泡正常发光。③只闭合开关S2，保持R1的滑片位置不动，移动R2的滑片，使电流表的示数为I额。
